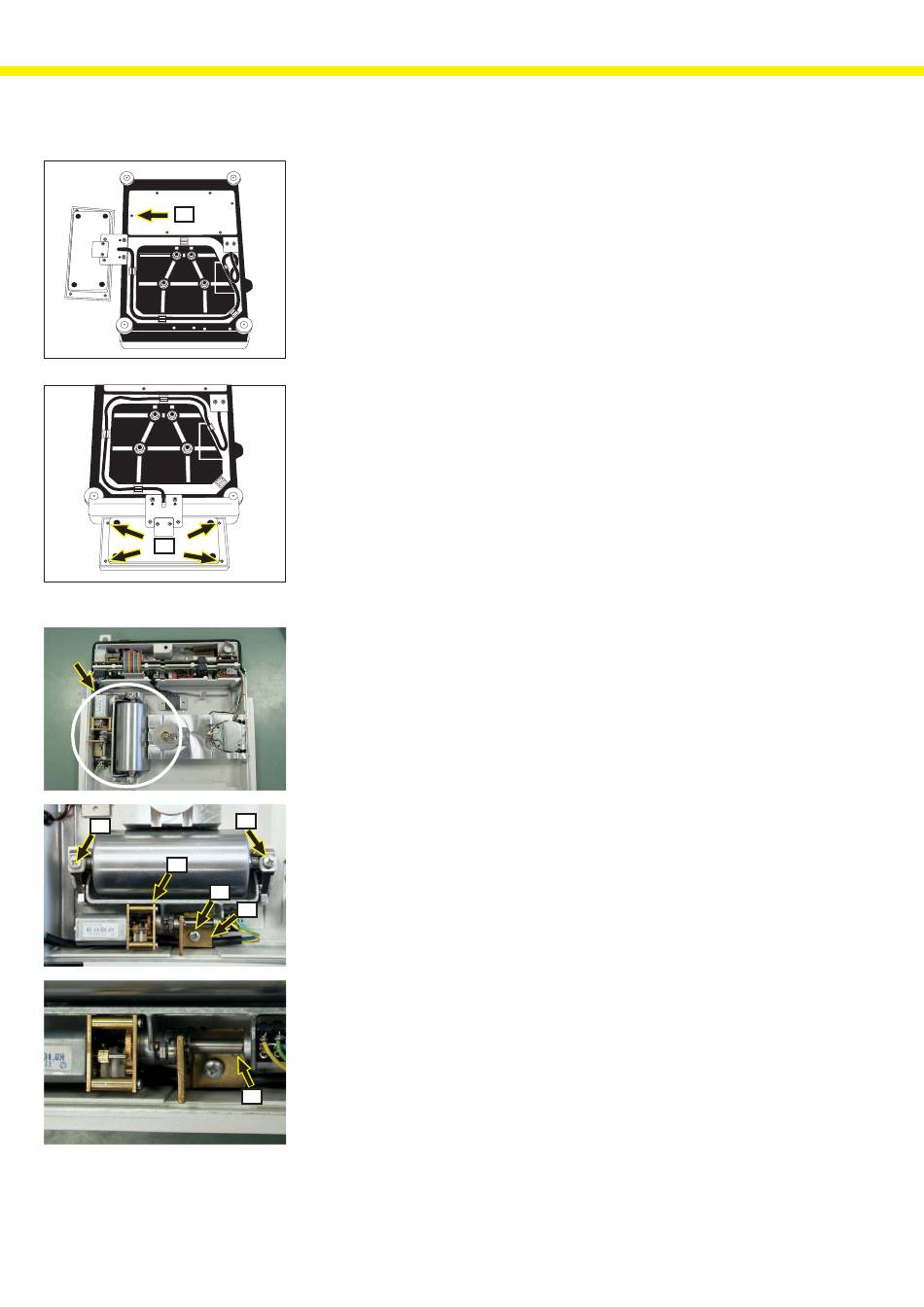

Zugang zur Hauptplatine

– Wägeplattform vorsichtig zur Seite kippen.
– Die 6 Schrauben (F) auf der Unterseite der Wägeplattform lösen, die
Abdeckplatte (204) entnehmen und zur Seite legen.
– Nun ist die Hauptplatine frei zugängig.
– Die Plattform wird in umgekehrter Reihenfolge wieder verschlossen.
Anzeigekopf öffnen
– Die Waage von der Betriebsspannung trennen.
– Alle beweglichen Teile von der Waage abnehmen, z.B., Waagschale,
Windschutz...
– Die Waage vorsichtig auf eine Seite stellen, und die 4 Schrauben (G) aus
der Grundwanne des Anzeigekopfes entfernen.
– Die Waage wieder auf die Füße stellen, vorsichtig das Oberteil des
Anzeigekopfes ca. 4 cm nach oben anheben und dann vor der Waage
ablegen.
– Nun ist die Digital-Platine und das Anzeigemodul zugängig.
– Der Anzeigekopf wird in umgekehrter Reihenfolge wieder geschlossen.
Internes Justiergewicht tauschen
– Die Waage von der Betriebsspannung trennen.
– Wägezelle öffnen (siehe Servicehandbuch Seite 27).
– Nun ist die Gewichtsschaltung mit dem Internen Justiergewicht sichtbar.
– Die Schrauben (H) und (I) um vier Umdrehungen lösen und die Federn um
180° nach hinten drehen.
– Jetzt die Schraube (L) herausschrauben und dabei den Gewichtsheber (K)
etwas nach unten drücken um ihn zu entlasten.
– Den Messingwinkel (M) herausnehmen.
– Kabel vom Stecker trennen.
– Die Gewichtsschaltung nach oben herausheben.
– Jetzt liegt das interne Justiergewicht frei und kann getauscht werden.
I
Achtung!
Beim Anfassen des internen Justiergewichtes grundsätzlich Handschuhen
verwenden.
Fett- oder Schmutzablagerungen müssen unbedingt vermieden werden.
M
– Den Gewichtsheber (K) einsetzen und den Stecker wieder aufstecken.
Das Kabel auf die Grundwanne drücken, so das es beim Anschrauben
nicht eingeklemmt wird.
– Den Messingwinkel (M) einsetzen und die Schraube (L) mit ca. vier Umdre-
hungen reinschrauben.
– Den Gewichtsheber (K) etwas nach unten drücken, den Messingwinkel (M)
justieren (Pin (N) im Loch zentrieren) und die Schraube (L) festziehen.
– Die Feder unter der Schraube (H) und anschließend die zwei Federn unter
der Schraube (I) wieder um 180° zurück drehen und die Schrauben so
festziehen, bis die Schraube auf dem Gewicht aufliegt.
N
– Jetzt muss die Schraube (H) wieder um eine ¼ Umdrehung zurückgedreht
werden und durch drücken auf den Gewichtsheber (K) überprüft werden,
ob das Interne Justiergewicht frei liegt.
Dieser Vorgang muss mit der Schraube (I) wiederholt werden.
Im Anschluss müssen folgende Punkte durchgeführt werden:
1. externe Justierung; 2. internes Justiergewicht überschreiben;
3. interne Justierung; 4. Waage anschließend überprüfen.
