LP_anzei.EPS
info menu input
202122
202122
info menu input
Hinweis:
01-30-03
S
00-20-06
S
Vers.-NR. Waage
LP5200P
S
60406913
S
Max5200 g
0.000
g
S
isoCAL
Hinweis:
6

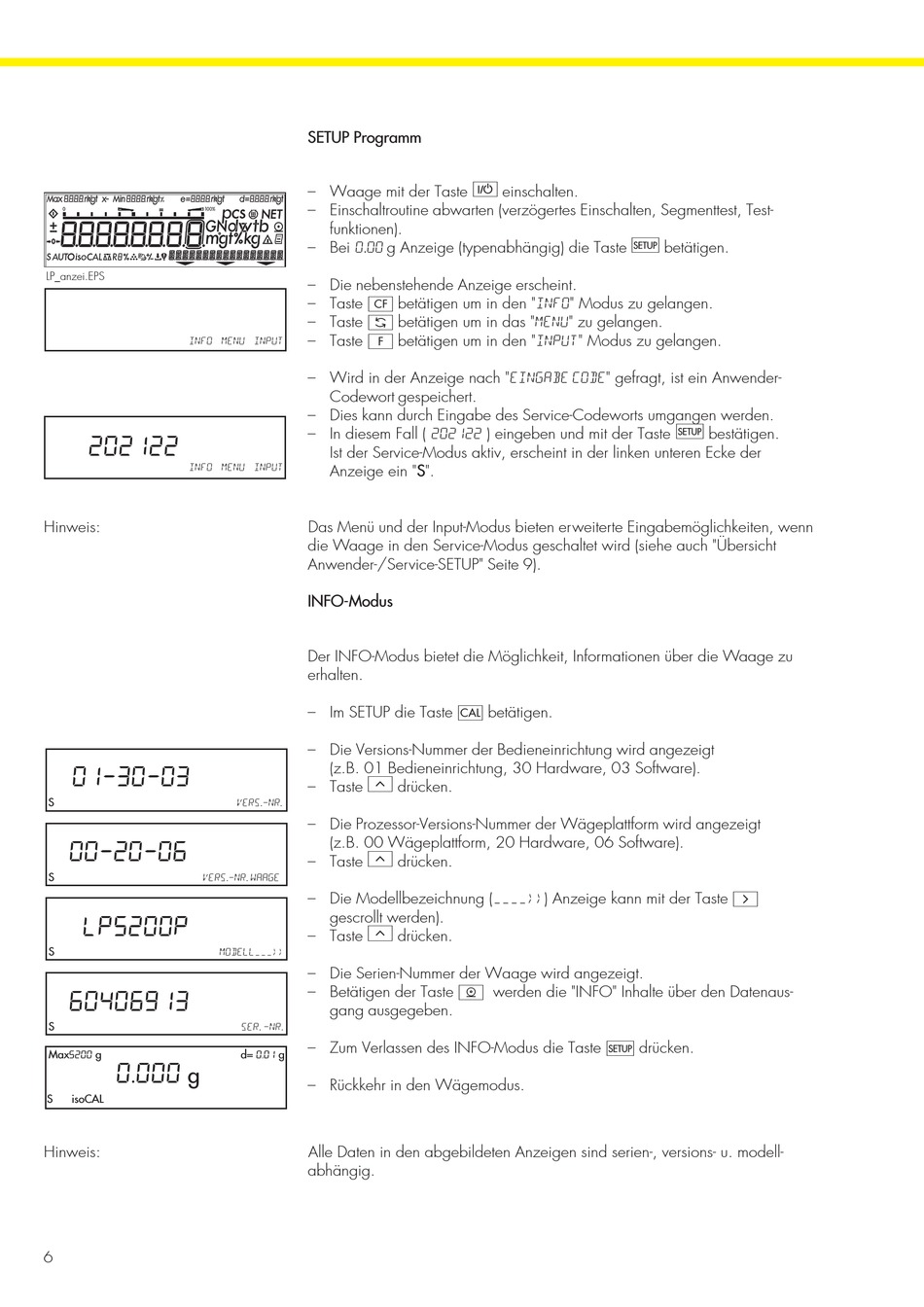

SETUP Programm
– Waage mit der Taste ] einschalten.
– Einschaltroutine abwarten (verzögertes Einschalten, Segmenttest, Test-
funktionen).
– Bei 0.00 g Anzeige (typenabhängig) die Taste ö betätigen.
– Die nebenstehende Anzeige erscheint.
– Taste c betätigen um in den "info" Modus zu gelangen.
– Taste w betätigen um in das "menu" zu gelangen.
– Taste v betätigen um in den "input" Modus zu gelangen.
– Wird in der Anzeige nach "eingabe code" gefragt, ist ein Anwender-
Codewort gespeichert.
– Dies kann durch Eingabe des Service-Codeworts umgangen werden.
– In diesem Fall ( 202122 ) eingeben und mit der Taste ö bestätigen.
Ist der Service-Modus aktiv, erscheint in der linken unteren Ecke der
S-ID
Anzeige ein "S".
Das Menü und der Input-Modus bieten erweiterte Eingabemöglichkeiten, wenn
die Waage in den Service-Modus geschaltet wird (siehe auch "Übersicht
Anwender-/Service-SETUP" Seite 9).
INFO-Modus
Der INFO-Modus bietet die Möglichkeit, Informationen über die Waage zu
erhalten.
– Im SETUP die Taste q betätigen.
– Die Versions-Nummer der Bedieneinrichtung wird angezeigt
(z.B. 01 Bedieneinrichtung, 30 Hardware, 03 Software).
– Taste ú drücken.
Vers.-NR.
– Die Prozessor-Versions-Nummer der Wägeplattform wird angezeigt
(z.B. 00 Wägeplattform, 20 Hardware, 06 Software).
– Taste ú drücken.
– Die Modellbezeichnung (____>>) Anzeige kann mit der Taste X
gescrollt werden).
– Taste ú drücken.
MODELL___>>
– Die Serien-Nummer der Waage wird angezeigt.
– Betätigen der Taste p werden die "INFO" Inhalte über den Datenaus-
gang ausgegeben.
sER. -NR.
– Zum Verlassen des INFO-Modus die Taste M drücken.
d= 0.01 g
– Rückkehr in den Wägemodus.
Alle Daten in den abgebildeten Anzeigen sind serien-, versions- u. modell-
abhängig.
