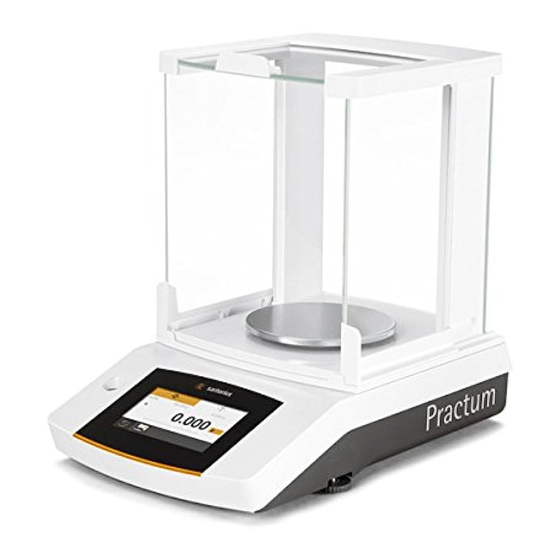

Protokolle von den Abbildungen etwas abweichen. Wo dies für den Betrieb von Bedeutung ist, werden die Unterschiede im Text erläutert. Anwendungsberatung / Technischer Support Adressen zur Anwendungsberatung und zum technischen Support finden Sie auf der Website unter: http://www.sartorius.com PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Die Waage nur betreiben, wenn dessen Gehäuse und das Netzgerät einschließlich aller Anschlüsse unbeschädigt sind. Beschädigtes Gerät sofort durch Ziehen des Netzgerätes spannungslos schalten. Die Waage und dessen Netzgerät sowie das von Sartorius gelieferte Zubehör nicht extremen Temperaturen, aggressiven chemischen Dämpfen, Feuchtigkeit, Stößen, Vibrationen und starken elektromagnetischen Feldern aussetzen.
Innenräumen unter normalen atmosphärischen Bedingungen bestimmt. Sie wurde speziell entwickelt zur genauen Massebestimmung von Materialien in flüssiger, pastöser, pulvriger oder fester Form. Zur Aufnahme der Materialien müssen ggf. geeignete Gefäße verwendet werden. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Libelle (Modelle Quintix ® und Practum ® Secura ® -Modelle mit einer Ablesbarkeit von 0,1 mg: Windschutzring Typenschild und bei geeichten Modellen Windschutz zusätzlich Kennzeichnungsschild Befestigungsöse für eine Diebstahlsicherung Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Schirmblech (2), Zentrierring* (3), Unterschale (4), und Waagschale (5) und Windring* (6) aufsetzen. Hinweis: Reinigung des Windschutzes siehe Kapitel »Pflege und Wartung«. ® ® Modelle Quintix und Practum * = nur bei Modellen mit Ablesbarkeit 0,1 mg Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 9
2) Setzen Sie den Schirmring (1) auf und drehen Sie ihn gegen den Uhrzeigersinn, bis er fest sitzt. 3) Setzen Sie die Unterschale (2) und Waagschale (3) auf. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Wenn ein kaltes Gerät in eine warme Umgebung gebracht wird kann dies zu Betauung führen (Kondensation von Luftfeuchtigkeit). Daher sollten Sie das vom Netz getrennte Gerät ca. 2 Stunden akklimatisieren, bevor Sie es wieder an das Netz anschließen. °C Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Die Verpackung des Netzgerät-Moduls 6971790 mit den Netzadaptern g), h) und i) ist mit 98671791 beschriftet. zur Verwendung auch in China, Japan Netzsteckeradapter demontieren/tauschen Entriegeln (1) Sie den Netzsteckeradapter und ziehen (2) Sie ihn danach ab. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Inbetriebnahme Netzanschluss/Schutzmaßnahmen – Nur Originalnetzgeräte von Sartorius verwenden. Die Schutzart des Netzgerätes entspricht IP40 gemäß EN60529. – Der aufgedruckte Spannungswert (siehe Typenschild) muss mit der örtlichen Spannung übereinstimmen. – Sollte die angegebene Netzspannung oder die Steckerausführung des Netzgerätes nicht der verwendeten Ländernorm entsprechen, bitte die nächste Sartorius-Vertretung verständigen.
Wenn die Animation der Libelle zu grün wechselt, ist die Waage korrekt nivelliert. Nivellieren Die Waage wurde nivelliert. Tippen Sie zum Beenden auf Schliessen Sie das Nivellieren mit dem Justieren der Waage ab. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 14
Uhrzeigersinn und den rechten Stellfuß im Uhrzeigersinn. Prüfen Sie nach jedem Drehen wieder die Libelle und korrigieren Sie ggf. die Einstellung noch einmal. Schliessen Sie das Nivellieren mit dem Justieren der Waage ab. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Wenn Sie die Unterflurwägung nicht mehr benutzen: Die Öffnung mit der Verschlussplatte wieder verschließen, damit die Wägeergebnisse nicht durch Luftzug verfälscht werden. Im eichpflichtigen Verkehr darf die Unterflurwägeeinrichtung weder geöffnet noch verwendet werden. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
An der Rückseite der Waage kann bei Bedarf ein Sicherheitsschlosskabel »Kensington« am Befestigungspunkt installiert werden. Alternativ kann die Waage am Aufstellort z.B. mit einer Kette und z.B. einem Schloss befestigt werden. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Die Waage niemals am Windschutz anheben oder transportieren! Die Waage unter dem Waagengehäuse fassen, vorsichtig anheben und diese zu ihrem neuen Standort tragen. Die Waage muss nach jedem Standortwechsel neu nivelliert und danach justiert werden. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Die Waage schaltet in den Standby-Betrieb. Um die Waage wieder einzuschalten: Tippen Sie auf im Display. Die Waage startet jeweils in der Anwendung, die vor dem Ausschalten zuletzt verwendet wurde. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Tippen Sie auf die Sprache, die Sie auswählen möchten, z. B. English Deutsch Tippen Sie zum Bestätigen auf Français Español y Die Anzeige wechselt sofort in die gewünschte Sprache. Tippen Sie auf , um zum Menü zurückzukehren. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Die Ziffer wird gelöscht. Geben Sie dann die korrekte Ziffer ein. Um den gesamten eingegebenen Wert zu löschen, tippen Sie auf Um die Eingabe zu bestätigen, tippen Sie auf Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Rezeptur nacheinander in ein Gefäß zuwiegen. Nach jeder Komponente wird die Waage automatisch tariert. Sie können sich jeweils den Wägewert der Einzel- komponente oder das Gesamtgewicht anzeigen lassen. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 23
Mit dieser Anwendung können Sie die Teile mit annähernd gleichem Stückgewicht zählen. Das Gewicht einer abgezählten Referenzprobe wird ermittelt, dann werden die Objekte mit unbekannter Stückzahl gewogen. Die Waage zeigt die Anzahl der Teile und das Stückgewicht an. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Tippen Sie zum Bestätigen Ihrer Änderungen auf Tippen Sie auf , um zum Menü zurückzukehren. Die geänderten Einstellungen sind aktiv, wenn Sie zur 1. Ebene des Menüs zurückgekehrt sind. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
ISO-Format ist nur diese Einstellung möglich.) 12h (AM/PM) – Die Uhrzeit wird im 12-Stunden-Format angezeigt. Die Stunden vor Mittag werden mit , die Stunden nach Mittag mit gekennzeichnet. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Einstellungen sind zulässig. Sicherheitsniveau SQmin ® Im Menüpunkt (nur Secura Umgebungsbedingungen Wenn die SQmin-Funktion an Ihrer Waage durch den Sartorius Service eingerichtet ist, können Sie die Funktion hier oder schalten (Betrieb siehe „SQmin Mini- Anwendung ® maleinwaage (nur Secura )“...
Sekunde vom Anzeige-Nullpunkt ausgehend automatisch tariert. Null/Tara bei Einschalten – : Wenn diese Option aktiv ist, wird die Waage beim Einschalten automatisch Null gestellt oder tariert. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
– : Wählen Sie aus, welche Informationen beim auto- matischen Druck ausgegeben werden sollen, z. B. Datum und Wert. Practum ® mit Sartorius-Drucker: Nur den Menüpunkt „Wert“ möglich. ® Practum mit Einstellung »PC-SBI«: Nur Menüpunkte „Wert ohne Kennung und Wert“.
Seite 29
– : Die Probenkennung ist deaktiviert. Zur Eingabe und Löschen von Ziffern und Werten, z. B. für die Proben-ID, siehe „Ziffern eingeben im Ziffernblock“ auf Seite 21. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Text in eine geöffnete Datei auf dem PC geschrieben (z. B. Microsoft Word, OpenOffice Writer). – : Die Datenübertragung ist deaktiviert. Weitere Informationen finden Sie im Kapitel „USB-Schnittstelle“ auf Seite 72. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Systemeinstellungen (Setup-Menü) 2) Verbindung mit Sartorius Labordrucker über das mitgelieferte Drucker kabel Gerät/Protokoll Im Menüpunkt Wählen Sie die gewünschte Einstellung für die Verbindung zum Drucker. YDP30 | YDP40 – : Der angeschlossene Drucker wird automatisch erkannt und die Verbindung wird hergestellt.
Sie können dann ein neues Passwort festlegen. Um das Passwort ganz zu löschen und den Zugang wieder ohne Passwort zu erlauben, vergeben Sie ein leeres Passwort. Sollten Sie das Passwort vergessen haben, wenden Sie sich an den Sartorius Service. Einstellungen zurücksetzen Im Menüpunkt Hier können Sie alle Einstellungen der Waage auf den Auslieferungszustand...
Seite 33
Menü aufrufen oder wieder entsperren: Legen Sie einen Finger länger als 10 Sekunden auf die Menü-Taste. Wählen Sie danach die gewünschte Funktion. Supervisor Sperre Menü entsperren? Menü Entsperren Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Der Stillstand der Waage wird angezeigt, sobald das Wägeergebnis innerhalb 14.42 eines definierten Bereiches konstant ist. Bis zum Stillstand ist der Messwert im Display grau und wechselt erst bei Stillstand der Waage zu schwarz. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Die Wägeanzeige erscheint mit den geänderten Einstellungen. Diese Einstellung bleibt so lange erhalten, bis Sie die Auswahl ändern. Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier: Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Der Wägewert wird grau angezeigt, solange er kleiner ist als der voreingestellte 0.1037 SQmin-Wert. Der Wägewert lässt sich dann in Anwendungen nicht übernehmen und nicht ausdrucken (abhängig von der Einstellung im Menü »Sicherheits- niveau«). SQmin 0.1200 g Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
. Diese Kenn- zeichnung wird vor jedem Druck abgefragt. Voraussetzungen: – Für die Druckausgabe muss die Waage an einen Sartorius Labordrucker oder an einen PC angeschlossen sein (siehe „USB-Schnittstelle“ auf Seite 72). – Die Einstellungen für die individuelle Kennzeichnung können Sie in den...
Drucker angeschlossen ist. Tippen Sie zum Bestätigen auf Tippen Sie ggf. zum Nullstellen auf Stellen Sie ggf. ein Gefäß auf die Waagschale. Tippen Sie zum Tarieren auf Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 40
= 0.01 g Net1 0.00 Komponente Geben Sie die nächste Komponente auf die Waagschale. Um die Komponente zu übernehmen, tippen Sie auf Wägen Sie ebenso weitere Komponenten der Rezeptur ein. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Das Gesamtgewicht wird angezeigt und die Anwendung wechselt zurück in den Ausgangszustand. Protokoll ausdrucken Voraussetzungen: Für die Druckausgabe muss ein Drucker (z. B. Sartorius YDP40) oder PC angeschlossen und konfiguriert sein (siehe „USB-Schnittstelle“ auf Seite 72). Mischen Komponente drucken...
Legen Sie fest, ob die Waage tariert werden soll, wenn Sie eine Komponente übernommen haben. t Tippen Sie zum Bestätigen auf t Tippen Sie ggf. zum Nullstellen auf t Stellen Sie ggf. ein Gefäß auf die Waagschale. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 43
8.47 g Comp3 + 18.30 g Comp4 + 13.19 g Comp5 + 13.18 g t Um das Zwischenergebnis für die bisher übernommenen Komponenten anzu- zeigen, tippen Sie auf Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 44
= 0.01 g 12.03 Komponente t Zum Beenden tippen Sie auf y Die Anwendung wechselt zurück in den Ausgangszustand. Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier: Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Tippen Sie zum Bestätigen auf Tippen Sie ggf. zum Nullstellen auf Stellen Sie das Gefäß für die erste Komponente auf die Waagschale. Tippen Sie zum Tarieren auf Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 46
Geben Sie die zweite Komponente auf die Waagschale. Um die Komponente zu übernehmen, tippen Sie auf y Der Wägewert wird angezeigt. Max 2100 g d = 0.01 g 32.59 Komponente Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 47
Die Anwendung wechselt zurück in den Ausgangszustand. Protokoll ausdrucken Voraussetzungen: Für die Druckausgabe muss ein Sartorius-Drucker YDP40 oder PC angeschlossen und konfiguriert sein (siehe „USB-Schnittstelle“ auf Seite 72). y Falls ein Drucker angeschlossen ist, erscheint im Display oben rechts automa- tisch eine zusätzliche Schaltfläche.
Gewicht der Probe in Flüssigkeit Auftrieb: = (W / (W )) * Voraussetzungen: Zur Dichtebestimmung benötigen Sie ein Sartorius Dichtebestimmungsset: – für Analysenwaagen YDK03 – für Präzisionswaagen YDK04. Montieren Sie das Dichtebestimmungsset auf der Waage und bereiten Sie es vor, wie in der Anleitung zum Dichtebestimmungsset beschrieben.
Seite 49
Legen Sie das Wägegut auf die Waagschale oben auf dem Gestell des Dichtebe- stimmungssets. y Unter der Wägeanzeige steht der Schritt Gewicht in Luft Max 220 g d = 0.0001 g 4.8909 Gewicht in Luft Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 50
Falls die Druckausgabe des GLP-Protokolls konfiguriert ist, wird das GLP-Pro- tokoll automatisch ausgedruckt (siehe „Druckausgabe“ auf Seite 28). Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier: Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Wählen Sie rechts die Genauigkeit der Prozentanzeige. 0.000 Tippen Sie zum Bestätigen auf Tippen Sie ggf. zum Nullstellen auf Stellen Sie ggf. ein Gefäß auf die Waagschale. Tippen Sie zum Tarieren auf Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 53
Geben Sie die unbekannte Probe auf die Waagschale. y Die Waage zeigt den Prozentwert der Probe bezogen auf die Referenzprobe an. Max 2100 g d = 0.01 g 100.1 Referenzgewicht 14.32 Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 54
Referenzprobe zu ermitteln. Zum Beenden tippen Sie auf y Die Anwendung wechselt zurück in den Ausgangszustand. Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier: Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
, geben Sie den gewünschten Wert ein und bestätigen Sie mit Wählen Sie rechts die Genauigkeit der Umrechnungsanzeige. 0.00 Tippen Sie zum Bestätigen auf Tippen Sie ggf. zum Nullstellen auf Tippen Sie auf Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 56
Schaltfläche Net/G. Zum Beenden tippen Sie auf y Die Anwendung wechselt zurück in den Ausgangszustand. Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier: Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Tippen Sie ggf. zum Nullstellen auf Wenn Sie ein lebendes Tier wiegen möchten, stellen Sie einen Behälter oder einen Käfig auf die Waagschale. Tippen Sie zum Tarieren auf Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 58
Zum Beenden tippen Sie auf oder nehmen Sie das Wägegut von der Waagschale. y Die Anwendung wechselt zurück in den Ausgangszustand. Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier: Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Die eingestellten Grenzwerte werden angezeigt. Max 2100 g d = 0.01 g 0.00 190.00 195.00 Tippen Sie ggf. zum Nullstellen auf Stellen Sie ggf. ein Gefäß auf die Waagschale. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 60
Proben zum Kontrollieren auf die Waagschale. Zum Beenden tippen Sie auf y Die Anwendung wechselt zurück in den Ausgangszustand. Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier: Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Die Einstellung eignet sich für unruhige Wägegüter. Tippen Sie zum Bestätigen auf Tippen Sie ggf. zum Nullstellen auf Tippen Sie auf Legen Sie das Wägegut auf die Waagschale. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 62
Geben Sie ggf. weitere Proben auf die Waagschale. Zum Beenden tippen Sie auf y Die Anwendung wechselt zurück in den Ausgangszustand. Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier: Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Wählen Sie rechts die Genauigkeit des Wägewertes bei der Zählung. 10 fach Tippen Sie zum Bestätigen auf Tippen Sie ggf. zum Nullstellen auf Stellen Sie ggf. ein Gefäß auf die Waagschale. Tippen Sie zum Tarieren auf Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 64
Die Stückzahl wird berechnet und angezeigt. Sie können ggf. weitere Stücke auf die Waage geben, um eine bestimmte Soll- Max 2100 g d = 0.01 g Stückzahl aufzufüllen. Stückgewicht 0.1834 Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 65
Um auf die Stückzahl zurück zu wechseln, tippen Sie erneut auf die Schaltflä- Zum Beenden tippen Sie auf y Die Anwendung wechselt zurück in den Ausgangszustand. Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier: Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Bevor Sie eine geeichte Waage im eichpflichtigen Verkehr einsetzen, müssen Sie am Stellplatz der Waage immer die Kalibrier-/Justierfunktion der Waage ausführen. ® Dies kann automatisch oder auf manuellen Befehl geschehen bzw. bei Practum Modellen der Genauigkeitsklasse k mit einem externen Gewicht. Wann und wie oft Um die höchste Genauigkeit zu erreichen, müssen Sie die Waage regelmäßig...
Start: manually Kalibrierabweichung: Dev 0.01 g Justierfunktion: Internal adjustment < Das Report-Fenster schließen: Tippen Sie auf Justierabweichung: Dev 0.00 g y Die Waage ist jetzt kalibriert und justiert. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Set 2000.00 g Kalibrierabweichung: Dev 0.02 g < Das Report-Fenster schließen: Tippen Sie auf Justierfunktion: External adjustment Justierabweichung: Dev 0.00 g y Die Waage ist jetzt kalibriert und justiert. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Waage dokumentiert und gespeichert. Sie können die gespeicher- ten Berichte über die Systemeinstellungen ansehen und auf einen PC oder einen Sartorius Labordrucker ausgeben (siehe „Kalibrieren/Justieren“ auf Seite 26). y Wenn sich die Umgebungstemperatur gegenüber der letzten Kalibrierung/Jus- tierung geändert hat oder das vordefinierte Zeitintervall überschritten ist,...
Mit dem ersten Druck wird der Protokollkopf ausgegeben. Protokollkopf und Referenzdaten mit automatischem Druck ausgeben (bei aktiviertem Anwendungsprogramm): Schaltfläche antippen. Protokollfuß ausgeben und Anwendung beenden: Schaltfläche antippen. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 71
Secura 5101 SerNo. 0027400115 BAC: 00-51-01 APC: 01-70-02 -------------------- 2012-07-23 14:57 External calibration Start: manually 5000.0 g 3.0 g External adjustment 0.0 g -------------------- 2012-07-23 14:57 Name: -------------------- Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Ihrem PC. Um die Systemeinstellungen der Waage aufzurufen, tippen Sie im Menü auf (Setup). PC-Tabellenformat Um den Menüpunkt an der Waage aufzurufen: USB-Schnittstelle Gerät/Protokoll Wählen Sie unter die Option Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Am Wortanfang: Leerzeichen (U+200F) ‚ – Am Wortende: » « y Nach einer Datenübertragung an Ihren PC erscheinen folgende Darstellungen: – mit Microsoft Excel 2010 am Beispiel: Brutto/Tara/Netto Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 75
Um den Menüpunkt an der Waage aufzurufen: Weitere Einstellungen USB-Massenspeicher Wählen Sie unter die Option Um den Speicher der Waage mit dem PC zu verbinden: Verbinden Tippen Sie auf Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 76
Waage die PC-Direktübertragung zur Verfügung (PC-SBI und PC-xBPI). USB CDC serial port – Die Verbindung erscheint im Geräte-Manager Ihres Anschlüsse PCs unter Die Kommandos für die Datenübertragung finden Sie im Kapitel Dateneingangs- formate. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
USB-RS 232 xBPI Device Mini-A RS 232 9-polig Verbinden Sie das Peripheriegerät über das Sartorius Verbindungskabel YCC03-D09 (RS232, 9-polig) mit der Waage. Die gewünschten Systemeinstellungen vornehmen: siehe „USB-Schnittstelle“ auf Seite 30. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Bei Anzeigewerten ohne Dezimalpunkt wird kein Dezimalpunkt ausgegeben. Normaler Betrieb Position CR LF oder oder Leerzeichen CR Carriage Return Zeichen der Anzeige LF Line Feed Zeichen für die Messeinheit Dezimalpunkt Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 79
Einstellungen »PC - SBI« und »USB RS232 SBI« bei Kennzeichnung nicht geeichter Stellen: In der Einstellung »SBI« erfolgt keine automatische Kennzeichnung der nichtgeeichten Anzeigestelle. Entsprechende Maßnahmen oder Einstellungen dafür an der Zusatzeinrichtung durchführen. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Einstellungen »PC - SBI« und »USB RS232 SBI« bei Kennzeichnung nicht geeichter Stellen: In der Einstellung »SBI« erfolgt keine automatische Kennzeichnung der nichtgeeichten Anzeigestelle. Entsprechende Maßnahmen oder Einstellungen dafür an der Zusatzeinrichtung durchführen. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 81
Formate für Steuerbefehle (Syntax) Format 1 Format 2 Escape Befehlszeichen Ziffer Unterstrich (ASCII: 95) Carriage Return (optional) Line Feed (optional) Beispiele: Format 1: Esc P Format 2: Esc x1_ Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Sample ID automatisch nicht erhöht werden nicht inkrementiert.“ konnte (wie in Kapitel »Individuelle Kennzeichnung« beschrieben). „Kennzeichner wurde wenn Sample ID automatisch nicht verringert werden nicht dekrementiert.“ konnte (wie in Kapitel »Individuelle Kennzeichnung« beschrieben). Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Service eingestellte Wartungsdatum überschritten“ überschritten wird. Fehlermeldungen „Kalibrierbericht“ „Kalibrierbericht wurde nicht gefunden“ „Kal. Daten wurden nicht gespeichert“ „Kal./Just. Datei wurde nicht geöffnet“ Fehlermeldung „USB-Geräte“ „Das angeschlossene USB-Gerät wird nicht unterstützt“ Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Folgende Teile von der Waage nehmen: – Waagschale (1) – Unterschale (2) – Schirmblech (3) – Glasscheiben aus dem Windschutz (4) herausziehen: Siehe nächstes Kapitel »Pflege und Wartung«. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 86
Die jeweilige Waag- und Unterschale an die im nebenstehenden Bild gezeigten Aussparung einstecken: – A = Waag- und Unterschale mit einem Durchmesser von 120 mm – B = Waag- und Unterschale mit einem Durchmesser von 90 mm Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 87
Polster über die Glasscheiben stecken Netzgerät im Pappkarton in das Polster stecken. Oberes Verpackungsteil über die Geräteteile stecken. Danach die verpackte Waage in den Karton stecken und verschließen. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Service Um die fortdauernde Messsicherheit Ihrer Waage zu gewährleisten, empfehlen wir die regelmäßige, mindestens jährliche Wartung. Der Sartorius Service bietet Ihnen hierzu unterschiedliche Wartungsverträge an, die wir individuell an Ihre Bedürfnisse anpassen (siehe hierzu auch www.sartorius.com/service). Im Rahmen jeder Wartung sollte immer ein Kalibrierzertifikat erstellt werden.
B) Obere Glasabdeckung herausnehmen: 1) Ziehen Sie den Windschutzdeckel an der hinteren Kante hoch. 2) Nehmen Sie den Windschutzdeckel ab. 3) Ziehen Sie die obere Glasabdeckung nach hinten heraus. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 90
5) Ziehen Sie die Rahmenabdeckung nach außen ab. Nehmen Sie den Torx-Schlüssel oben aus dem Windschutz unter der Abdeckung heraus. 6) Lösen Sie die Torx-Schrauben mit ca. 2 Umdrehungen. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 91
7) Ziehen Sie den Windschutz-Rahmen seitlich aus der Führung heraus und nehmen Sie den Windschutz-Rahmen nach oben ab. 8) Ziehen Sie das Front- und Heckglas nach oben heraus. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Drücken Sie den Windschutz-Rahmen unten gegen den Anschlag nach innen und befestigen Sie den Windschutz-Rahmen wieder mit den beiden Torx- Schrauben. Die restlichen Komponenten in umgekehrter Reihenfolge wieder zusammen- setzen: Siehe Kapitel »Inbetriebnahme – Waage montieren«. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
1) http://www.sartorius.com wählen. 2) In der Titelleiste »Service« antippen. 3) Danach »Entsorgungshinweise« wählen. 4) Die Adressen der lokalen Sartorius-Ansprechpartner zur Entsorgung finden Sie in den angehängten pdf-Dateien dieser Internetseite. Mit gefährlichen Stoffen kontaminierte Geräte (ABC-Kontamination) werden weder zur Reparatur noch zur Entsorgung zurückgenommen.
Geeichte Waagen gemäß EU entsprechen den Anforderungen der EG-Richtlinie 2009/23/EG mit EN45501:1992 bzw. OIML R76:2006. * Bei geeichten Waagen gemäß EU, siehe Angaben auf der Waage. ** Bei geeichten Waagen gemäß EU gelten die gesetzlichen Vorschriften. ) Eingeschränkt bei geeichten Modellen Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
1100 5100 5100 Ablesbarkeit 1000 Reproduzierbarkeit (Standardabweichung) Linearitätsabweichung 1000 Empfindlichkeitsdrift ± ppm/K 3 zwischen +10 und +30°C Typische Einschwingzeit Waagschalenabmessung Wägeraumhöhe – – – – – Nettogewicht, ca. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 96
= 0RU: Waage mit Bauartzulassung für Russland x = 0IN: Waage mit Bauartzulassung für Indien x = 0CA: Waage mit Bauartzulassung für Kanada ) alle Modelle ...CN: Bauart »SQP« Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Gerätemaße ® ® Quintix - und Practum -Modelle mit einer Ablesbarkeit von 0,1 mg Angaben in Millimetern Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 98
Gerätemaße Modelle mit einer Ablesbarkeit von 1 mg Angaben in Millimetern Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Gerätemaße Modelle mit einer Ablesbarkeit von > 10 mg Angaben in Millimetern Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
EG-Konformitätserklärung Bei geeichten Waagen für den Einsatz im EWR gilt die der Waage beigelegte Konformitätserklärung. Bitte unbedingt aufbewahren. Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 101
EG-Bauartzulassung Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 102
Schilder und Marken Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 103
Schilder und Marken Benutzer-Handbuch Secura, Quintix, Practum PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
