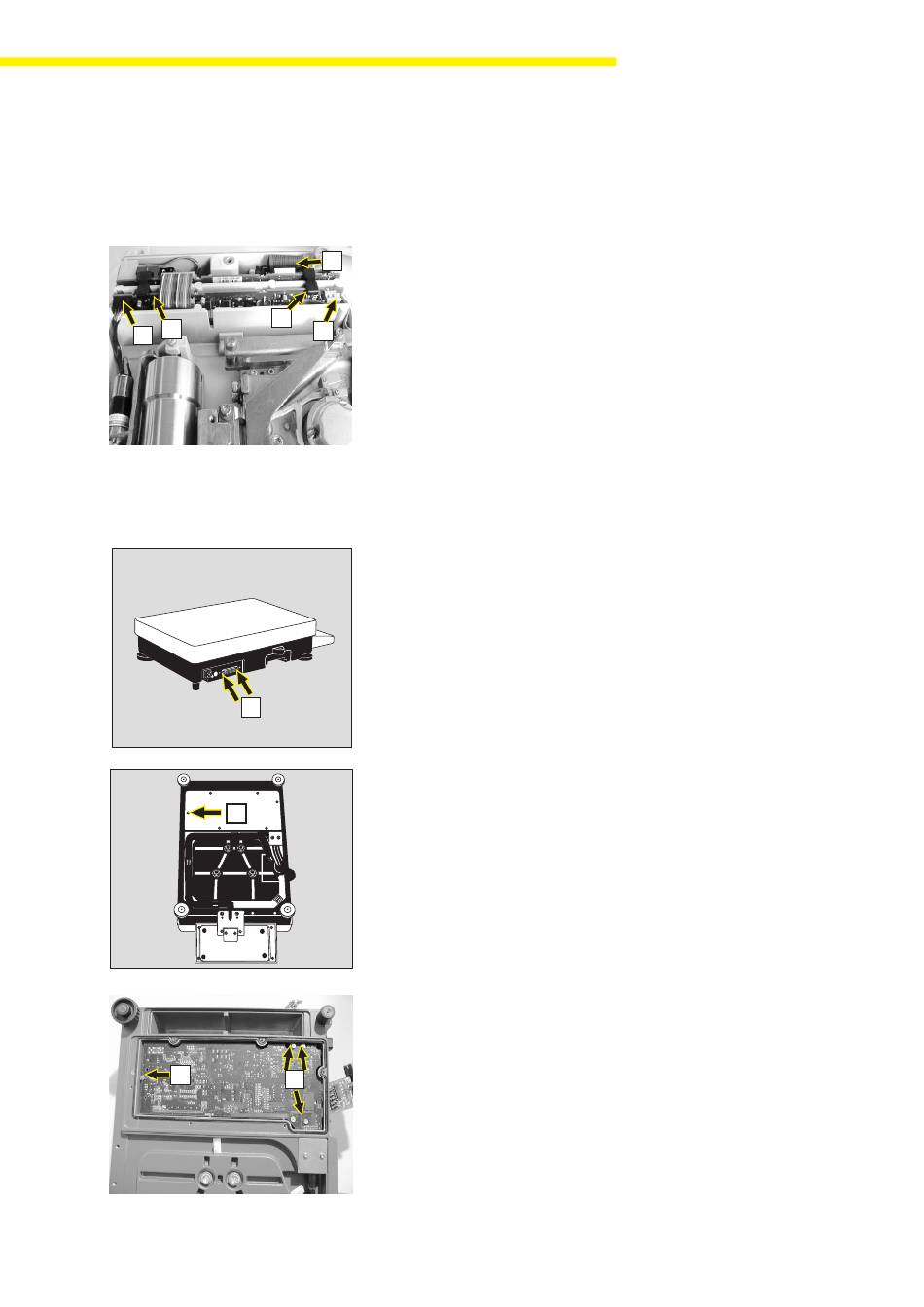

- Waagen mit kleinem Blocksystem oder Messingsystem
– Waage von der Versorgungsspannung trennen.
– Wägezelle öffnen (s.S. 27).
– Die Verbindungsleitungen vom Datenausgang (A) und der Spannungs-
versorgung abziehen.
– Die beiden Abstandshalter (C) abnehmen und vorsichtig die Platinen aus
A
der Grundwanne herausziehen.
– Die Verbindungsleitung von der internen Justiergewichtsschaltung (D) und
vom Wägesystem (E) abziehen.
– Platine entnehmen.
E
– Die neue Waagenplatine wird in umgekehrter Reihenfolge wieder einge-
baut.
– Die Wägezelle wieder verschließen (s.S 27).
– Nun muß der Datensatz der Waage programmiert werden (wenn keine
bereits programmierte Platine eingesetzt wurde).
– Im Anschluß müssen die Linearität und der Kennwert überprüft / justiert
werden.
Master
pro
- Waagen mit großem Blocksystem
– Waage von der Versorgungsspannung trennen.
– Waagschale abnehmen
– Wägezelle öffnen (s.S. 27).
– Befestigungsschrauben (G) entfernen und den Datenausgang herausziehen.
– Waage vorsichtig auf die Oberseite legen.
– 6 Schrauben (F) von der Abdeckplatte entfernen.
– 4 Schrauben (H) von der Hauptplatine lösen.
H
SARTORIUS Master
pro
