WF 15i / 25i / 30i R PAP

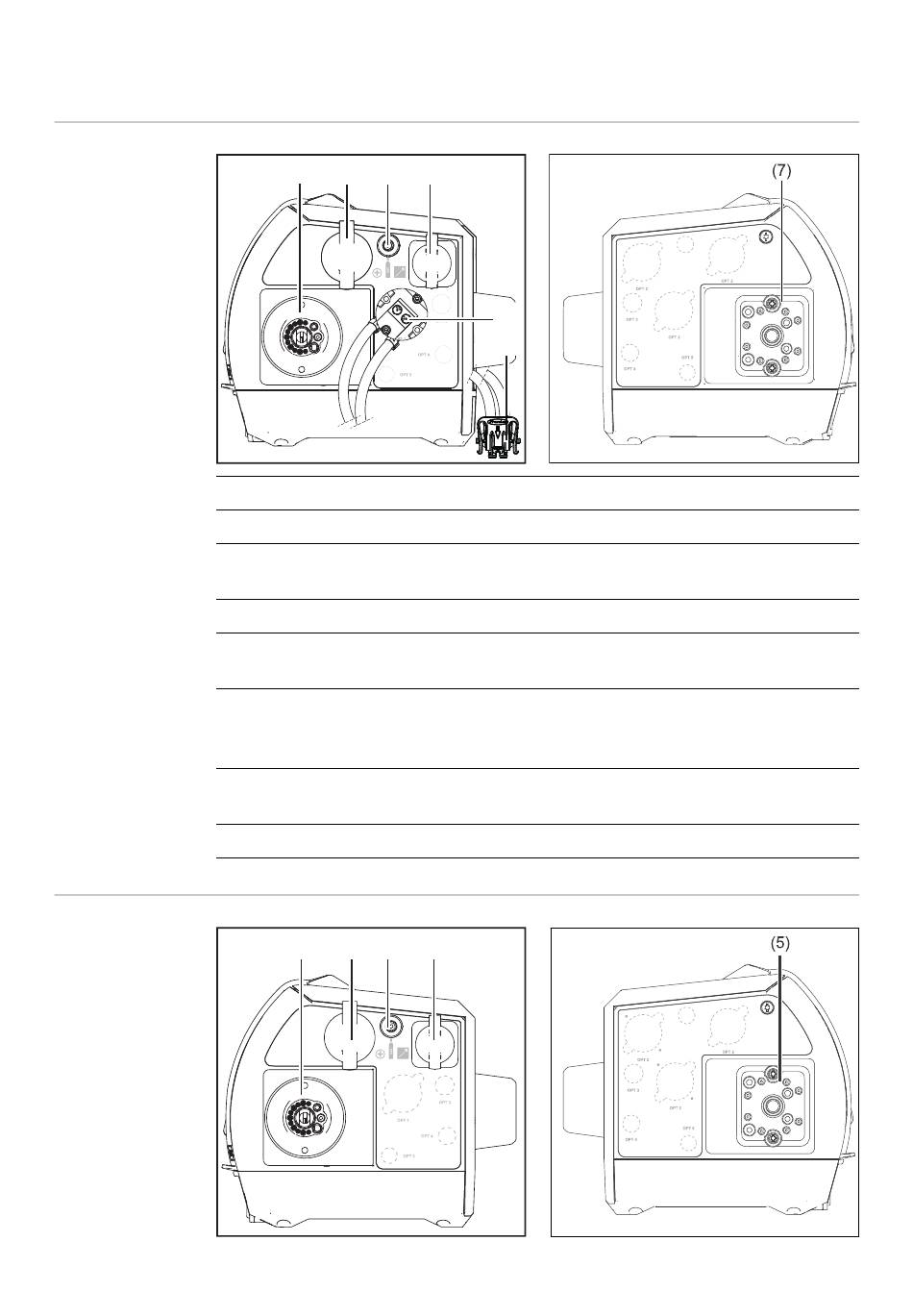

Anschlüsse
WF 15i R PAP,
WF 30i R PAP
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Anschlüsse
WF 25i R PAP
(1) (2) (3) (4)
Funktion
Anschluss Schweißbrenner
(+) Strombuchse
zum Anschließen des Stromkabels vom Verbindungs-Schlauchpaket
Anschluss Schutzgas
Anschluss SpeedNet
zum Anschließen des SpeedNet-Kabels vom Verbindungs-Schlauchpaket
Anschluss Kühlmittel
zum Anschließen des Steckanschlusses Kühlmittel vom Verbindungs-
Schlauchpaket
Steckanschluss Kühlmittel
zum Anschließen an das Schweißbrenner-Schlauchpaket
Drahteinlauf
(1) (2) (3) (4)
(5)
(6)
