Hinweis zur Re-
HINWEIS!
paratur von
CrashBoxen nur komplett zur Reparatur schicken!
CrashBoxen
Unvollständige CrashBoxen (z.B. ohne Magnetring) können im Zuge einer Repara-
tur nicht überprüft werden.

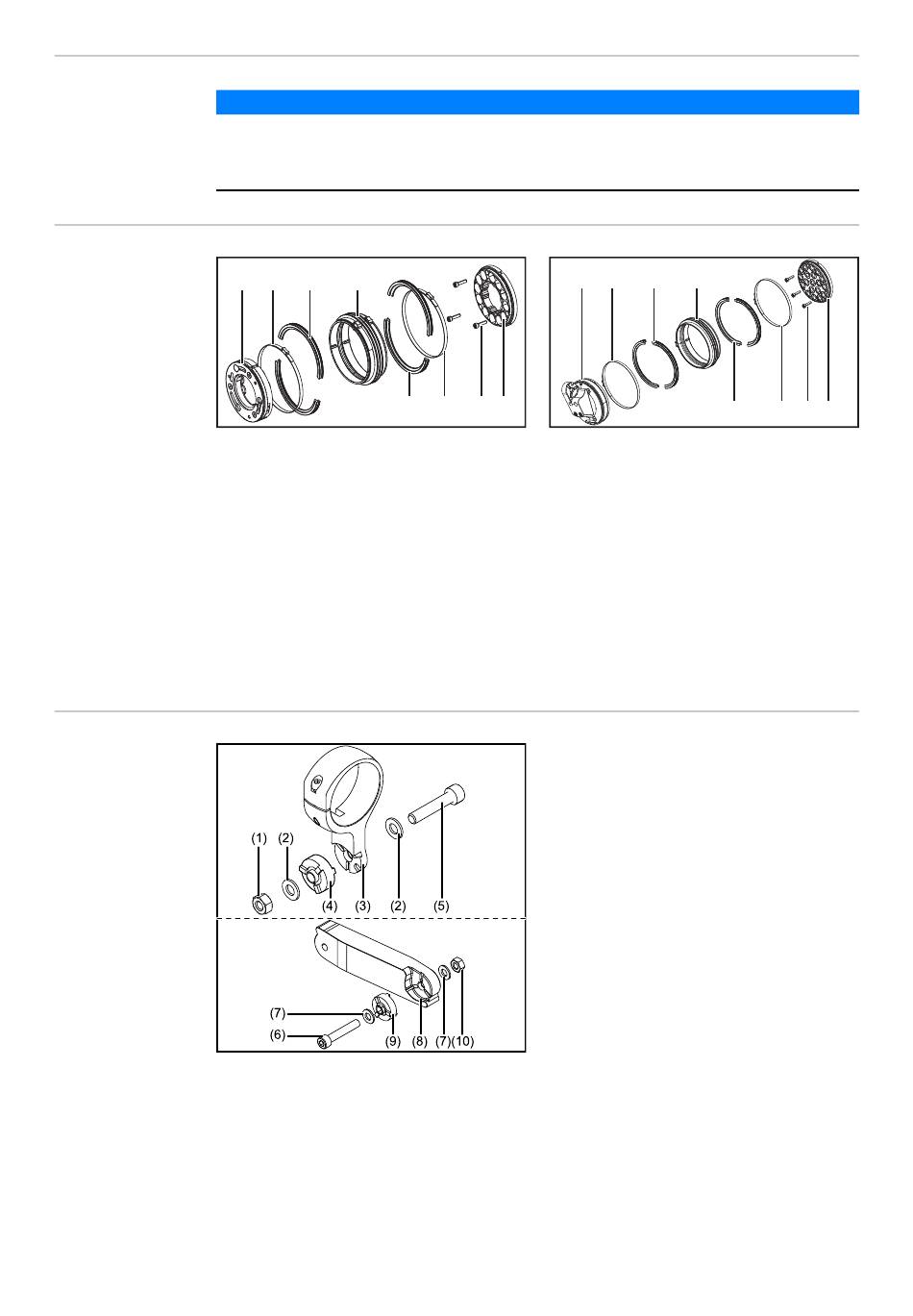

Lieferumfang
Lieferumfang CrashBox /i PAP
(1)
(2)
(3)
* Bei Auslieferung montiert am Faltenbalg (4)
CrashBox /i Aufnahme (1) und Magnetring (4) vor der Montage am Roboter nicht
zusammenbauen. Die Bauteile lassen sich durch den starken Magnetismus nur
mehr schwer lösen.
Lieferumfang
und Optionen
Halteschellen-
System
(1) (2)
(3)
(4)
(3)
CrashBox /i Aufnahme
Ein-Ohr-Klemme *
Verriegelungsring, 2-teilig *
(1) (2)
(2)
(5) (6)
Lieferumfang CrashBox /i Standard
(4)
Faltenbalg
(5)
Zylinderschrauben M4 x 16
mm
(6)
Magnetring
(1)
Sechskant-Mutter M8
(2)
Scheibe M8
(3)
Halteschelle
(4)
Index-Disk
(5)
Innensechskant-Schraube M8 x
40 mm
Optional (Material für Verlängerung):
(6)
Schraube M8 x 40 mm
(7)
Scheibe M8
(8)
Verlängerung
(9)
Index-Disk
(10)
Sechskant-Mutter M8
(3)
(4)
(3)
(2)
(5)(6)
