Fronius TPS/i Robotics Push Bedienungsanleitung Seite 52

Nr.
(1)
(2)
(3)
(4)
(5)

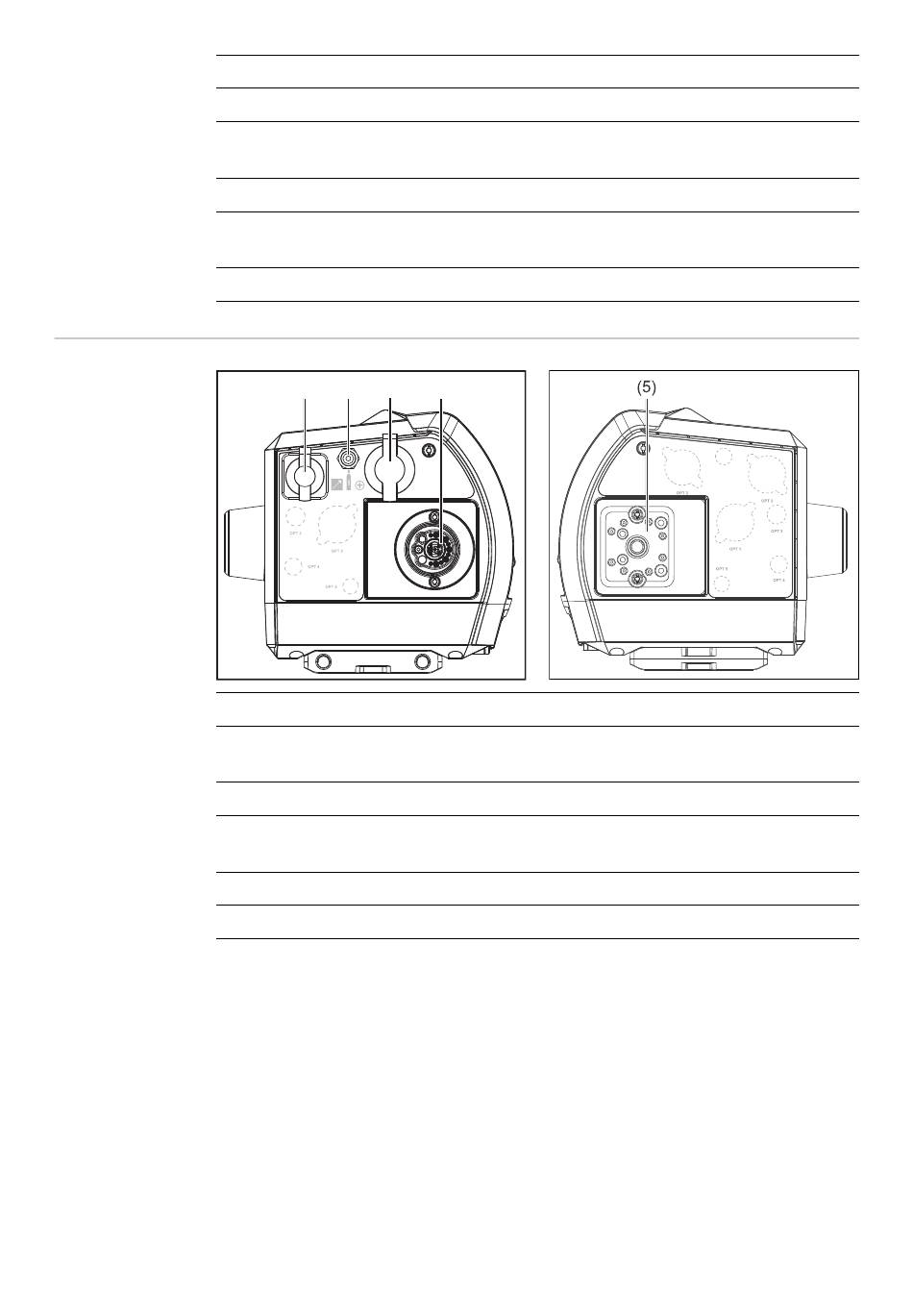

Anschlüsse
WF 25i R / L PAP
Nr.
(1)
(2)
(3)
(4)
(5)
52
Funktion
Anschluss Schweißbrenner
(+) Strombuchse
zum Anschließen des Stromkabels vom Verbindungs-Schlauchpaket
Anschluss Schutzgas
Anschluss SpeedNet
zum Anschließen des SpeedNet-Kabels vom Verbindungs-Schlauchpaket
Drahteinlauf
(1) (2) (3) (4)
Funktion
Anschluss SpeedNet
zum Anschließen des SpeedNet-Kabels vom Verbindungs-Schlauchpaket
Anschluss Schutzgas
(+) Strombuchse
zum Anschließen des Stromkabels vom Verbindungs-Schlauchpaket
Anschluss Schweißbrenner
Drahteinlauf
