WF 15i / 25i / 30i R

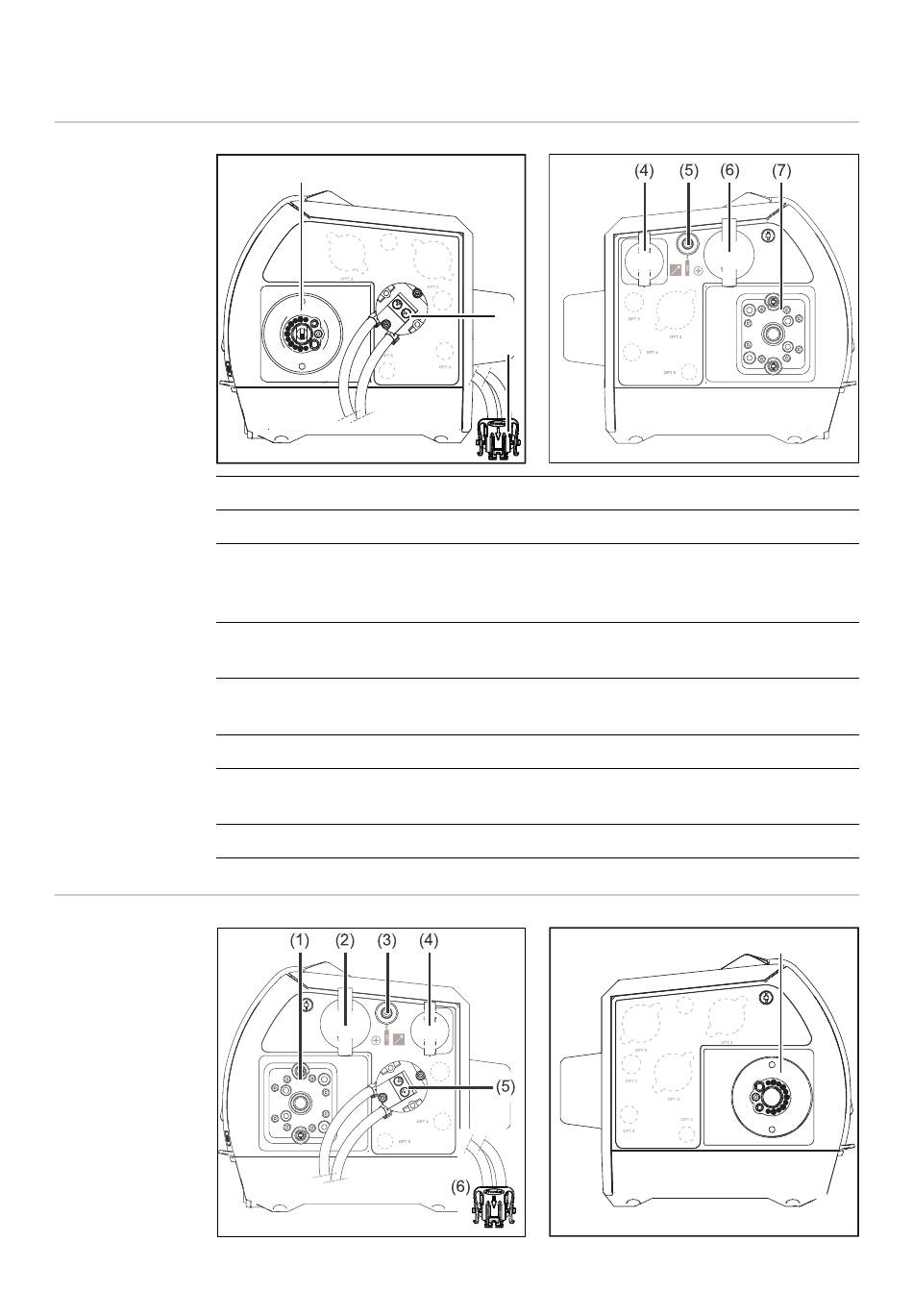

Anschlüsse
WF 15i R,
WF 30i R
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Anschlüsse
WF 30i R / L
48
(1)
Funktion
Anschluss Schweißbrenner
Anschluss Kühlmittel
zum Anschließen des Steckanschlusses Kühlmittel vom Verbindungs-
Schlauchpaket
Steckanschluss Kühlmittel
zum Anschließen an das Schweißbrenner-Schlauchpaket
Anschluss SpeedNet
zum Anschließen des SpeedNet-Kabels vom Verbindungs-Schlauchpaket
Anschluss Schutzgas
(+) Strombuchse
zum Anschließen des Stromkabels vom Verbindungs-Schlauchpaket
Drahteinlauf
(2)
(3)
(7)
