CrashBox /i
Allgemeines

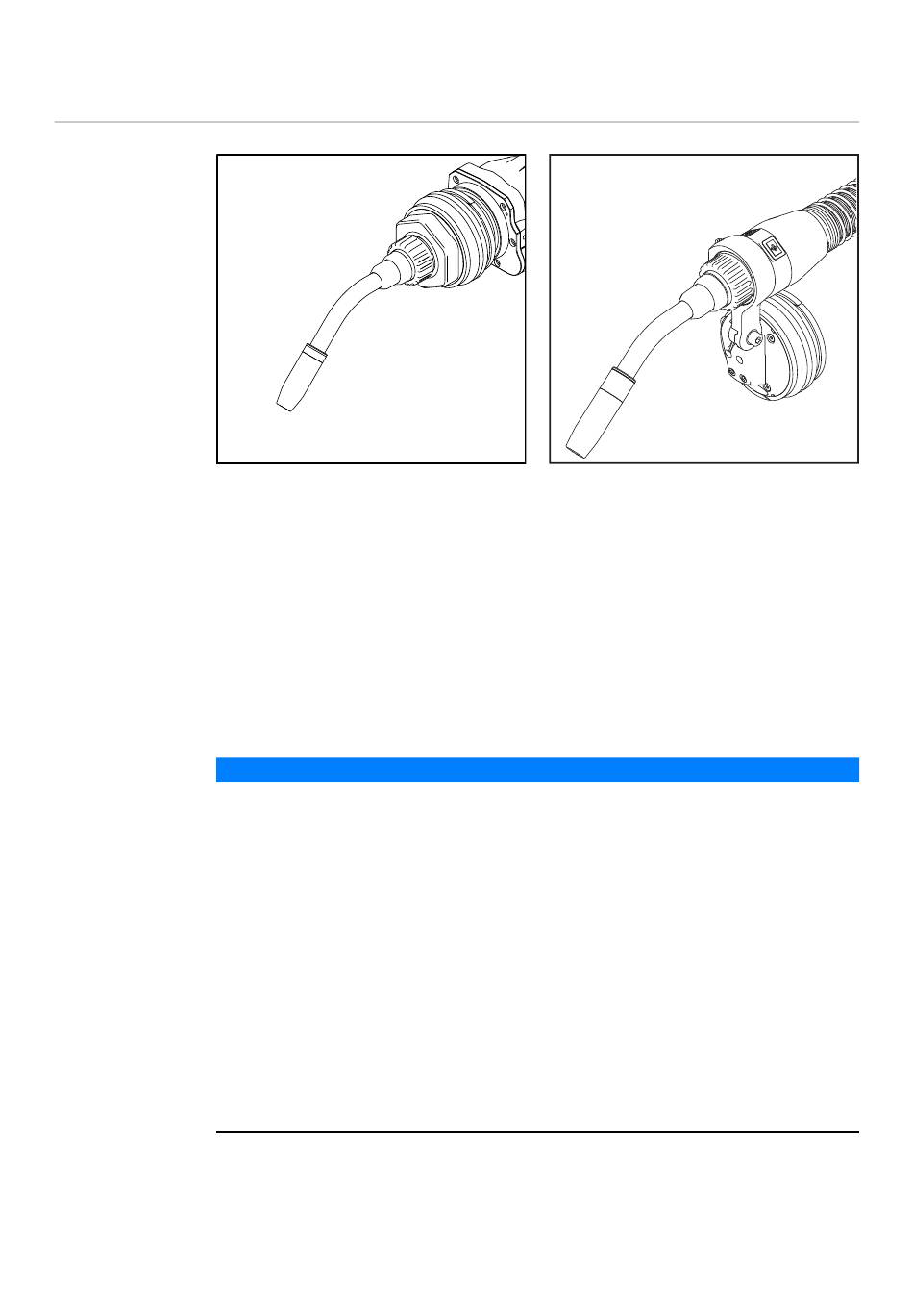

Am Roboterarm montierte CrashBox /i PAP
Die CrashBox /i ist eine Schutzeinrichtung für den Brennerkörper, die Antriebs-
einheit, die Drahtbremse und die Brennerkörper-Kupplung. Im Falle einer Kollisi-
on gibt die CrashBox ein Signal an die Roboter-Steuerung aus, worauf die Robo-
ter-Steuerung den Roboter sofort stoppt. Auf Grund der Schweißbrenner-Auf-
nahme der CrashBox wird der Schweißbrenner und die montierte Peripherie im
Falle einer Kollision vor Schäden geschützt.
Das Halteschellen-System dient zur Aufnahme von gas- und wassergekühlten
Roboter-Schweißbrennern. Bei Rohrbogen-Krümmungen von 22°, 36° und 45°
positioniert das Halteschellen-System den Schweißbrenner so, dass der TCP je
nach Index-Disk in der 6. Achse oder 45° zur 6. Achse steht.
HINWEIS!
Die Haltekraft der CrashBox immer an das Systemgewicht anpassen!
Die CrashBox-Größe gemäß folgender Kriterien auswählen:
▶
▶
▶
▶
▶
Für die Montage der CrashBox /i ist ein roboterspezifischer, isolierender Roboter-
flansch notwendig.
L:
für Push-Systeme mit einer Brennerkörper-Länge bis 249 mm.
XL:
für Push-Systeme mit einer Brennerkörper-Länge bis 249 mm und mit
Verlängerung;
für Push-Systeme mit einer Brennerkörper-Länge von 250 - 391 mm;
für Push/Pull-Systeme mit einer Brennerkörper-Länge bis 249 mm.
XXL:
für Push/Pull-Systeme mit einer Brennerkörper-Länge von 250 - 391 mm;
für Push/Pull-Systeme mit einer Brennerkörper-Länge bis 249 mm und mit
Verlängerung.
Befindet sich eine TX/i Brennerkörper-Wechselstation oder WireBrake im
Schweißsystem, die nächst größere CrashBox auswählen.
Bei Schweißbrenner-Reinigung mittels TC 2000 ebenfalls die nächst größere
CrashBox auswählen.
Am Roboterarm montierte CrashBox /i mit Hal-
teschellen-System
