6.4 Betriebsdruck einstellen
6.5 Membran-Druckausdehnungsge-
fäß füllen

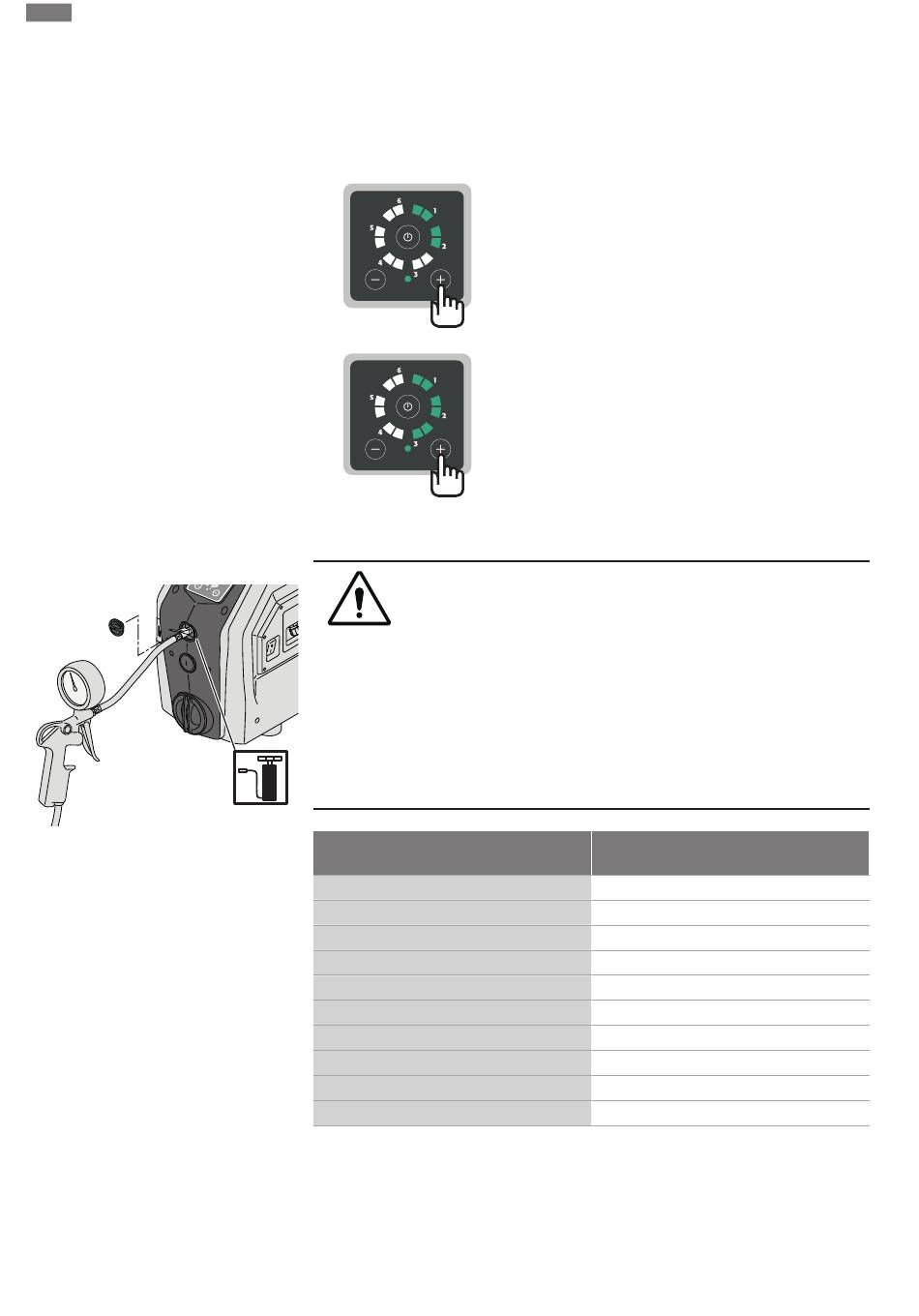

Fig. 14: Membran-Druckausdehnungsgefäß
füllen
16
Die LEDs „Betriebszustand" zeigen den gewünschten Betriebsdruck an.
Der Betriebsdruck kann zwischen 1 bar bis 5,5 bar eingestellt werden.
• Betriebsdruck anzeigen: Bedientaste „+" drücken.
• Betriebsdruck um jeweils 0,5 bar ändern: Bedientasten „-" oder „+" drücken.
Beispiel:
VORSICHT
Vorzeitige Beschädigung des Produkts durch unsachgemäße In-
stallation!
Das eingebaute Membran-Druckausdehnungsgefäß ist werkseitig auf
einen Druck von 1,5 bar vorgefüllt. Der maximaler Fülldruck liegt bei 4 bar.
• Membran-Druckausdehnungsgefäß bei einem Systemdruck von Null
befüllen.
• Membran-Druckausdehnungsgefäß gemäß Tabelle befüllen.
• Bei jeder Änderung des Betriebsdrucks, Fülldruck des Membran-Druck-
ausdehnungsgefäßes anpassen.
gewünschter Betriebsdruck (bar)
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
✓ Kompressor oder Pumpe mit Manometer vorhanden.
1. Absperrschieber (Fig. 7 - Pos. 1, 2) auf der Saug- und Druckseite schließen.
2. Schraube am Verschluss des Membran-Druckausdehnungsgefäß entfernen.
3. Kompressor oder Luftpumpe (Handpumpe) mit dem Verschluss des Membran-Druck-
ausdehnungsgefäßes verbinden.
1. Bedientaste „+" drücken
▶ Betriebsdruck wird angezeigt (2 bar).
1. Betriebsdruck auf 3 bar erhöhen, durch zweimaliges
Drücken der Bedientaste „+" (0,5 bar + 0,5 bar).
▶ Die LEDs „Betriebszustand" zeigen den aktuellen Be-
triebsdruck an (3 bar).
Fülldruck (bar) Membran-Druckausdeh-
Einbau- und Betriebsanleitung • Isar BOOST5 • Ed.06/2024-05
nungsgefäß
0,5
1,0
1,0
1,5
1,5
2,0
2,5
3,0
3,5
4,0
