Wilo Isar BOOST5 Einbau- Und Betriebsanleitung Seite 10

de
2.4 Technische Daten
2.5 Abmessungen
10
Beispiel: Wilo-Isar BOOST5-E-3
E Elektronisch geregelt
3 oder 5 Nennvolumenstrom in m
Allgemein
Abmessungen (L×B×H) 390x274x344 mm
Nettogewicht (±10 %) 15 kg
Zulässiges Fördermedium Reinwasser
Schallpegel 58 dB(A) Schalldruck bei 1 m im Normalbetrieb
Anschluss Druckseite G1"
Anschluss Saugseite G1"
Druck
Max. Betriebsdruck 5,5 bar
Max. Vorlaufdruck 4,5 bar (H+)
Max. Fördermenge Siehe Typenschild
Max. Förderhöhe Siehe Typenschild
Absaugung geodätische 8 m (H-)
Höhe
Einschaltdruck 1 bar
Temperatur
Medientemperatur 0 °C bis +40 °C
Umgebungstemperatur 0 °C bis +40 °C
Elektrische Daten
Spannung 1 ~ 230 V Wechselstrom
Frequenz 50 Hz
Leistungsaufnahme Siehe Typenschild
Nennstrom Siehe Typenschild
Alarm-Relaiskontakt Max 0,3 A bei 230 V Wechselstrom/Max 1 A bei 30 V Gleich-
strom
Schutzart IPX4
Motorschutz Schutzsicherung max. 12,5 A
Stromzuführungsleitung 1,5 m
23
1 7 3
35 35
130
200
160
274

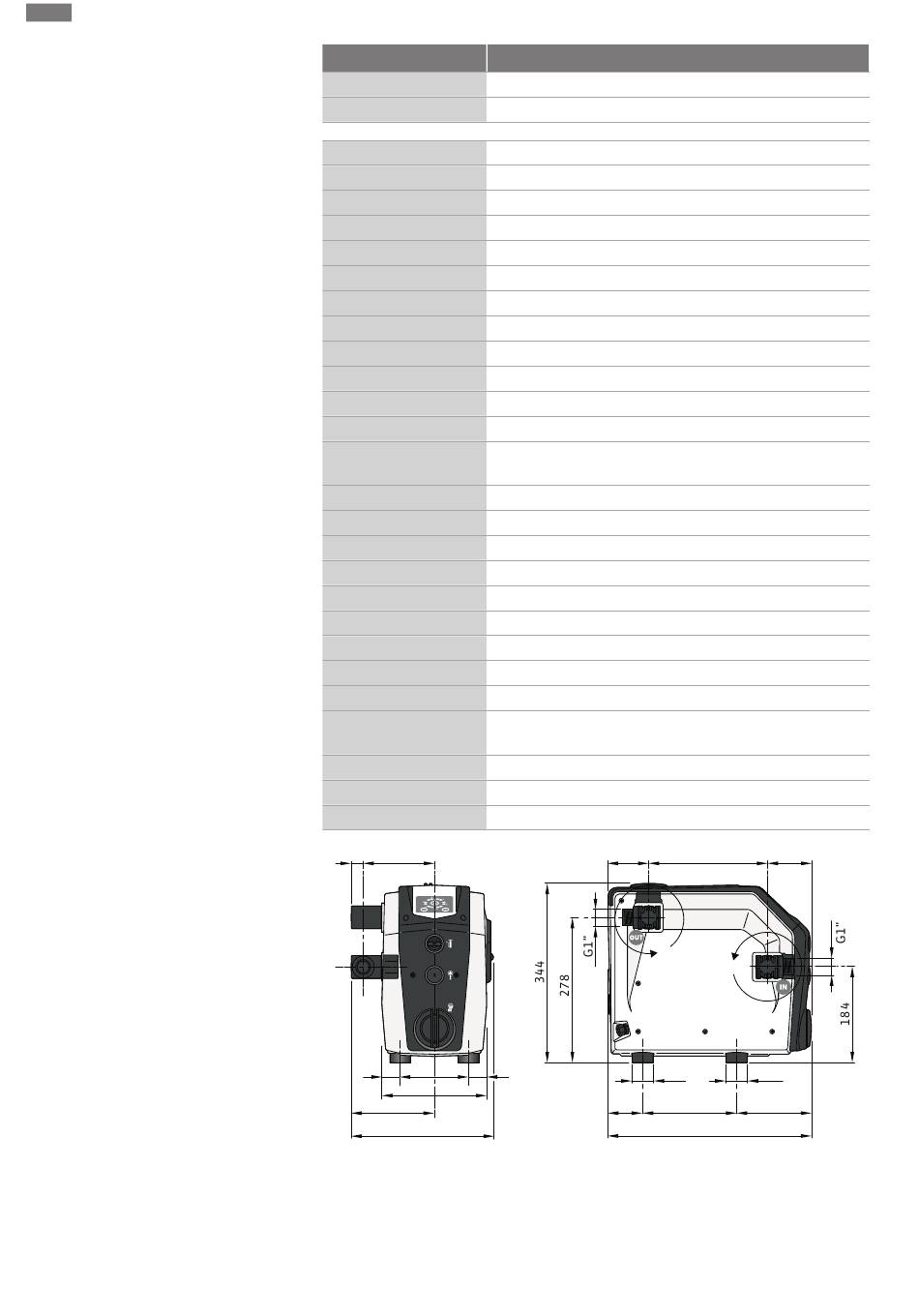

Fig. 3: Abmessungen
3
/h
8 7 2 8 2
360°
Ø40
66 180
390
Einbau- und Betriebsanleitung • Isar BOOST5 • Ed.06/2024-05
84
360°
Ø40
144
