5.3 Elektrischer Anschluss
5.3.1 Erweiterungskarte anschließen

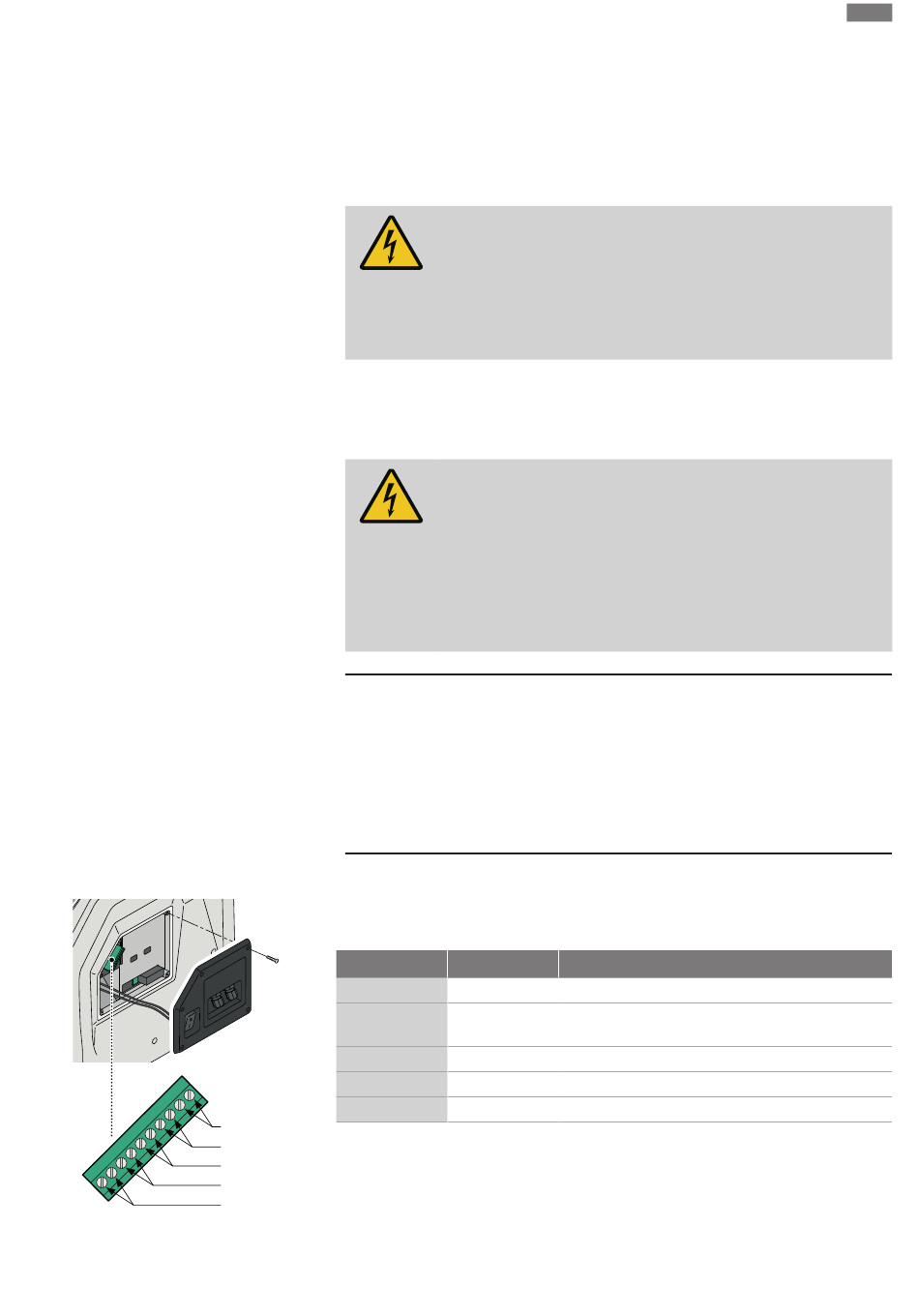

Fig. 6: Anschlüsse Erweiterungskarte
Einbau- und Betriebsanleitung • Isar BOOST5 • Ed.06/2024-05
3. Haltebügel der Druck- und Sauganschlüsse entfernen.
4. Druckfeste Anschlussleitungen an die Hydraulikanschlüssen (Lieferumfang) anschlie-
ßen. Innendurchmesser Anschlussleitung: G1"
5. Saug- und Druckanschluss mit Dichtung einsetzen.
6. Haltebügel der Druck- und Sauganschlüsse montieren.
7. Abdeckungen an den Halterungen der Druck- und Sauganschlüsse montieren.
• Fehlerstrom-Schutzschalter (30 mA, Klasse A) installieren.
• Erdungsanschluss auf vorschriftsgemäße Installation prüfen.
• Sicherstellen, dass die Stromversorgung den Angaben auf dem Typenschild entsprechen.
1. Befestigungsschrauben an der Abdeckung entfernen.
2. Um Zugang zur Klemmenleiste der Erweiterungskarte zu erhalten, Abdeckung teilweise
entfernen.
Klemme
1-2
3-4
5-6
7-8
9-10
9-10
7-8 0 V
5-6
3-4 OUTPUT
1-2 INPUT
GEFAHR
Lebensgefahr durch elektrischen Strom!
Unsachgemäßer elektrischer Anschluss kann zum Stromschlag führen.
• Elektrische Arbeiten durch eine Elektrofachkraft ausführen lassen.
• Unfallverhütungsvorschriften einhalten.
• Lokale Vorschriften einhalten.
GEFAHR
Lebensgefahr durch elektrischen Strom!
Die Spannung der externen Spannungsversorgung liegt auch bei ausge-
schaltetem Hauptschalter an!
• Vor sämtlichen Arbeiten Stecker aus der Spannungsversorgung zie-
hen.
• Elektrische Arbeiten durch eine Elektrofachkraft ausführen lassen.
• Lokale Vorschriften einhalten.
VORSICHT
Sachschädigung durch unsachgemäße Installation!
• An die Erweiterungskarte angeschlossene Geräte sind ausschließlich
mit separater Kleinspannung (separated extra-low voltage, SELV) zu
betreiben.
• Beim Entfernen der Abdeckung nicht an den Kabeln des Hauptschal-
ters ziehen.
Beschreibung
Eingang Pegelmeldung. Bei fehlendem Signal überbrücken
Ausgang Alarmsignal. Max. 0,3 A bei 230 V Wechselstrom / 1 A
bei 30 V Gleichstrom
RS 485 Kommunikation MASTER / SLAVE
0 V Nicht angeschlossen
SLAVE Wenn überbrückt, wird der Inverter zum SLAVE
