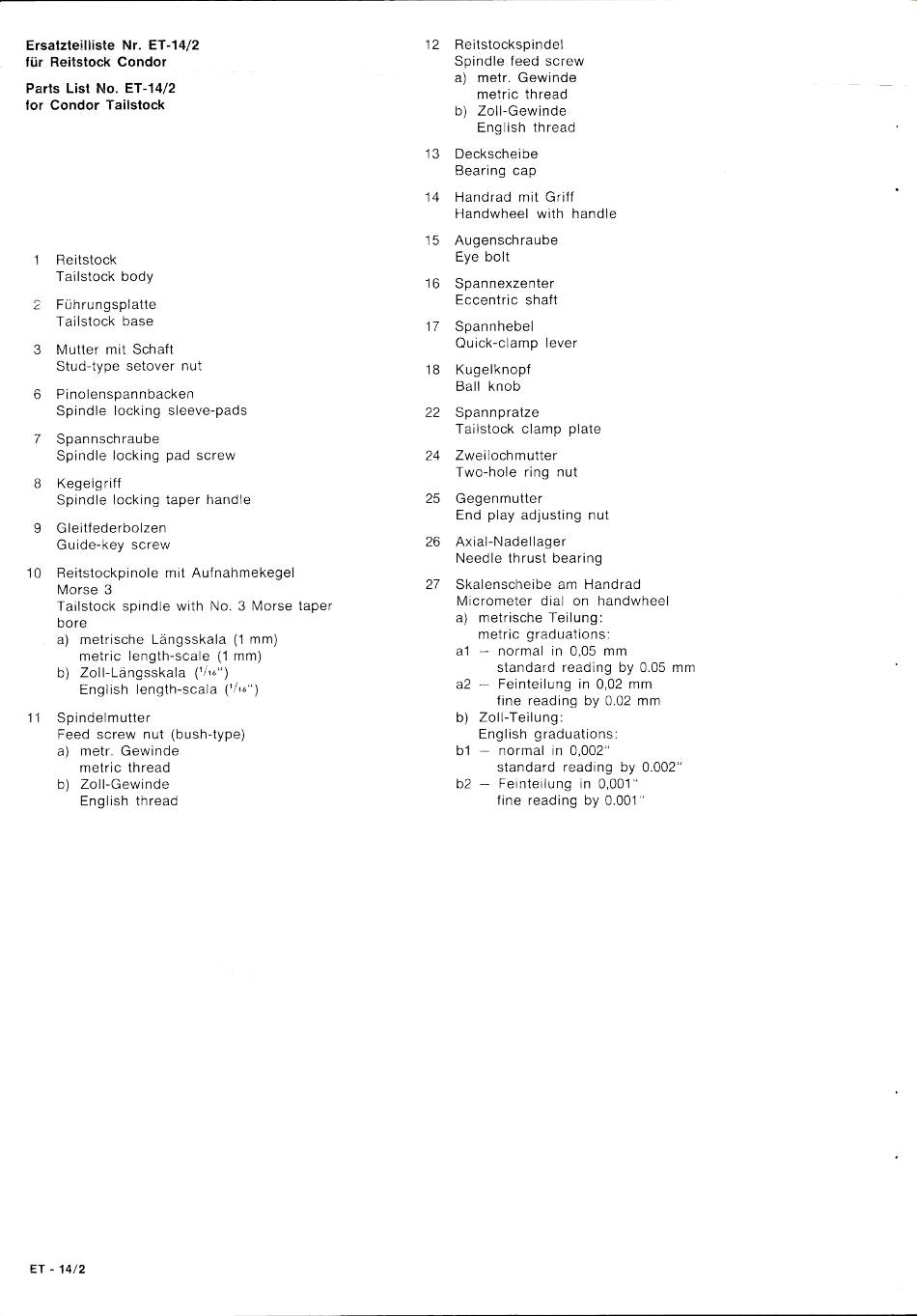

Ersatzteíllíste Nr. ET-14/2
fűr Reítstock Condor
Parts Líst No. ET-14/2
for Condor Taílstock
1 Reitstock
Tailstock body
2 Führungsplatte
Tailstock base
3 Mutter mit Schaft
Stud-type setover nut
6 Pinolenspannbacken
Spindle lockíng sleeve-pads
7 Spannschraube
Spindle lockíng pad screw
8 Kegelgriff
Spindle locking taper handle
9 Gleítfederbolzen
Guíde-key screw
10 Reítstockpinole mit Aufnahmekegel
Morse 3
Taílstock spíndle wíth No. 3 Morse taper
bore
a) metrísche Längsskala (1 mm)
metric length-scale (1 mm)
b) Zo11-Längsskala (1/16")
Englísh length-scala (1/+6")
11 Spíndelmutter
Feed screw nut (bush-type)
a) metr. Gewínde
metríc thread
b) Zo11-Gewínde
English thread
12 Reitstockspíndel
Spindle feed screw
a) metr. Gewinde
metric thread
b) Zo11-Gewinde
Englísh thread
13 Deckscheibe
Bearíng cap
14 Handrad mít Gríff
Handwheel with handle
15 Augenschraube
Eye bolt
16 Spannexzenter
Eccentríc shaft
17 Spannhebel
Quick-clamp lever
18 Kugelknopf
Ba11 knob
22 Spannpratze
Taílstock clamp plate
24 Zweilochmutter
Two-hole ríng nut
25 Gegenmutter
End play adjusting nut
26 Axía1-Nadellager
Needle thrust bearing
27 Skalenscheíbe am Handrad
Mícrometer dial on handwheel
a) metrische Teilung:
metric graduatíons:
a1 — normal ín 0,05 mm
standard reading by 0.05 mm
a2 — Feínteílung in 0,02 mm
fíne reading by 0.02 mm
b) Zo11-Teilung:
Englísh graduations:
b1 — normal in 0,002"
standard readíng by 0.002"
b2 — Feinteílung in 0,001"
fine readíng by
