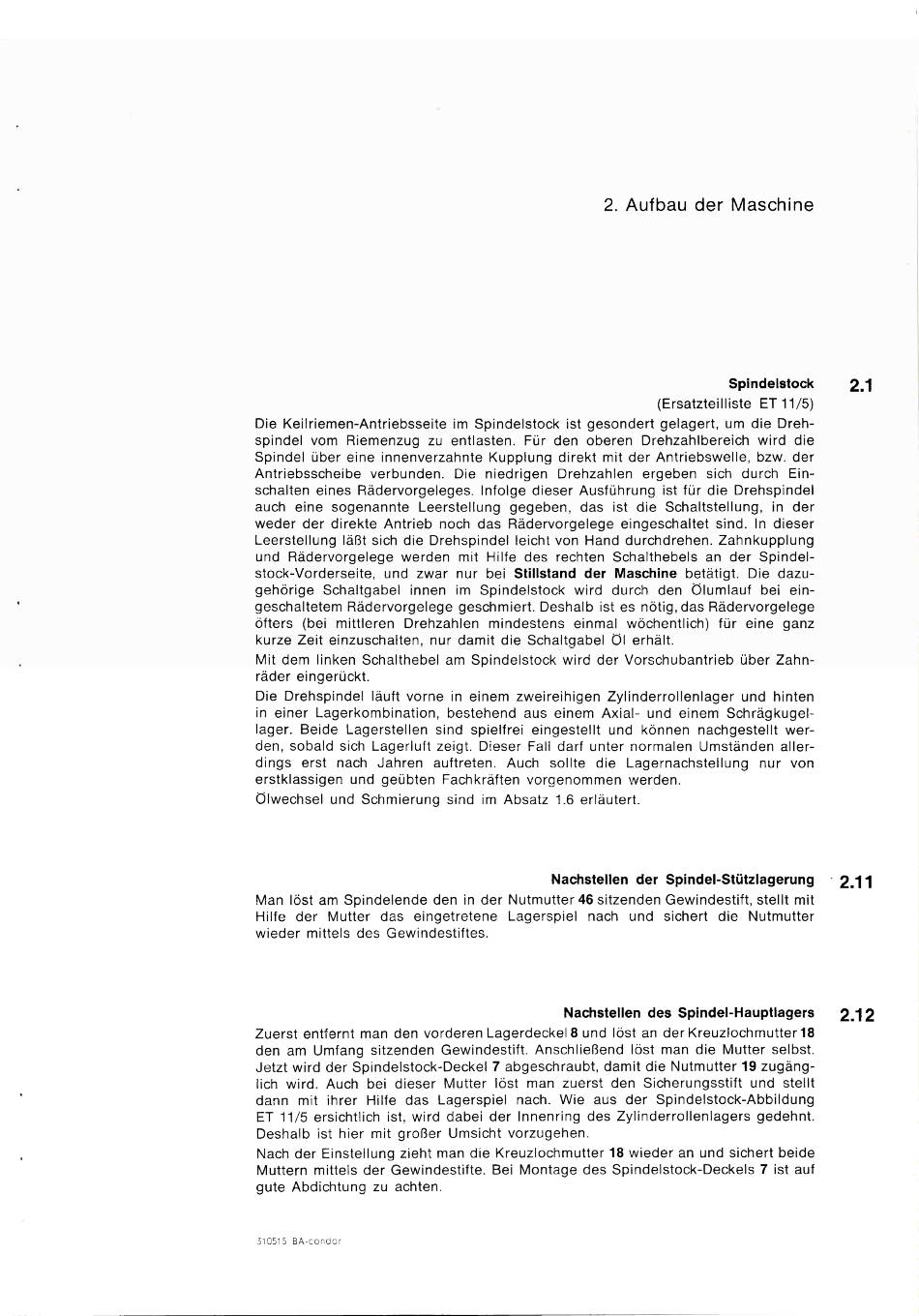

2. Aufbau der Maschine
Spindelstock
(Ersatzteilliste ET 11/5)
Die Keílríemen-Antriebsseite im Spindelstock ist gesondert gelagert, um die Dreh-
spíndel vom Riemenzug zu entlasten. Für den oberen Drehzahlbereích wird die
Spíndel über eine innenverzahnte Kupplung direkt mít der Antríebswelle, bzw. der
Antriebsscheíbe verbunden. Die níedrigen Drehzahlen ergeben sích durch Ein-
schalten eines Rädervorgeleges. 1nfolge díeser Ausführung íst für die Drehspindel
auch eine sogenannte Leerstellung gegeben, das ist die Schaltstellung, in der
weder der direkte Antríeb noch das Rädervorgelege eíngeschaltet sind. 1n dieser
Leerstellung läβt sích die Drehspindel leicht von Hand durchdrehen. Zahnkupplung
und Rädervorgelege werden mít Hí1fe des rechten Schalthebels an der Spíndel-
stock-Vorderseite, und zwar nur beí Stíllstand der Maschíne betätigt. Die dazu-
gehőrige Schaltgabel ínnen im Spindelstock wird durch den Ö1umlauf Ьeі eіп-
geschaltetem Rädervorgelege geschmiert. Deshalb íst es nőtig, das Rädervorgelege
öfters (bei mittleren Drehzahlen míndestens einma1 wőchentlích) für eine ganz
kurze Zeít eínzuschalten, nur damít die Schaltgabel 61 erhält.
Mit dem linken Schalthebel am Spindelstock wírd der Vorschubantrieb űber Zahn-
räder eíngerückt.
Die Drehspindel läuft vorne in einem zweireihigen Zylinderro11en1ager und hínten
in einer Lagerkombinatíon, bestehend aus einem Axia1- und einem Schrägkugel-
lager. Beide Lagerstellen sínd spielfrei eingestellt und kőnnen nachgestellt wer-
den, sobald sich Lagerluft zeígt. Díeser Fa11 darf unter normalen Umständen a11er-
díngs erst nach Jahren auftreten. Auch sollte die Lagernachstellung nur von
erstklassigen und geübten Fachkräften vorgenommen werden.
Őlwechsel und Schmierung sind im Absatz 1.6 erläutert.
Nachstellen der Spindel-Stűtziagerung
Man lőst am Spindelende den in der Nutmutter 46 sitzenden Gewíndestift, stellt mít
Hi1fe der Mutter das eingetretene Lagerspíel nach und síchert die Nutmutter
wieder míttels des Gewíndestiftes.
Nachstellen des Spíndel-Hauptlagers
Zuerst entfernt man den vorderen Lagerdeckel8 und lőst an der Kreuzlochmutterl8
den am Umfang sitzenden Gewindestíft. AnschiieBend lőst man die Mutter selbst.
Jetzt wírd der Spindelstock-Deckel 7 abgeschraubt, damít die Nutmutter 19 zugäng-
lích wírd. Auch bei dieser Mutter lőst maп zuerst den Sícherungsstift und stellt
dann mit íhrer Hí1fe das Lagerspiel nach. Wíe aus der Spindelstock-Abbildung
ET 11/5 ersíchtlich ist, wírd dabei der lnnenríng des Zylínderro11en1agers gedehnt.
Deshalb ist hier mit groBer Umsicht vorzugehen.
Nach der Eínstellung zieht man die Kreuzlochmutter 18 wíeder an und síchert beide
Muttern mittels der Gewíndestifte. Bei Montage des Spindelstock-Deckels 7 ist auf
gute Abdíchtung zu achten.
2.1
2.11
2.12
