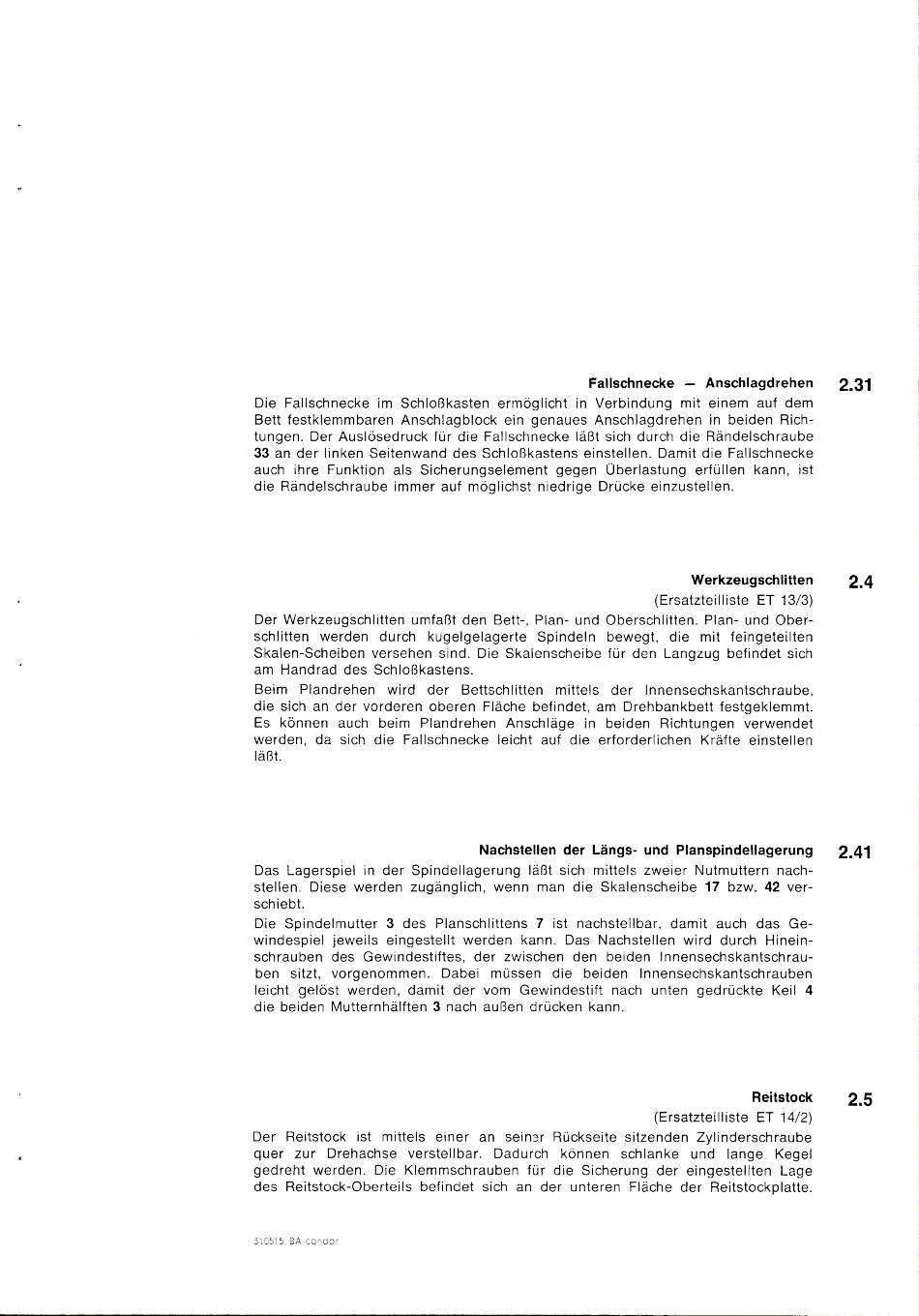

Fallschnecke — Anschlagdrehen
Díe Fallschnecke im Schloβkasten ermöglicht in Verbíndung mit einem auf dem
Bett festklemmbaren Anschlagblock ein genaues Anschlagdrehen in beiden Rich-
tungen. Der Auslösedruck fűr die Fallschnecke läβt sích durch die Rändelschraube
33 an der linken Seìtenwand des Schloβkastens eìnstellen. Damit die Fallschnecke
auch íhre Funktíon a1s Sícherungselement gegen Űberlastung erfüllen kann, íst
die Rändelschraube immer auf möglíchst niedrige Drűcke eínzustellen.
Werkzeugschlitten
(Ersatzteillíste ET 13/3)
Der Werkzeugschlitten umfaBt den Bett-, P1an- und Oberschlitten. P1an- und Ober-
schlítten werden durch kugelgelagerte Spíndeln bewegt, die mít feingeteilten
Skalen-Scheiben versehen sind. Die Skalenscheíbe fűr den Langzug befindet sích
am Handrad des Schloβkastens.
Beim Plandrehen wird der Bettschlítten mittels der lnnensechskantschraube,
die sich an der vorderen oberen Fläche befíndet, am Drehbankbett festgeklemmt.
Es können auch beim Plandrehen Anschläge in beiden Richtungen verwendet
werden, da sích die Fallschnecke leicht auf die erforderlíchen Kräfte einstellen
1äβt.
Nachstellen der Längs- und Planspíndellagerung
Das Lagerspiel in der Spindellagerung läβt sích mittels zweier Nutmuttern nach-
stellen. Díese werden zugänglích, wenn man die Skalenscheíbe 17 bzw. 42 ver-
schíebt.
Díe Spíndelmutter 3 des Planschlittens 7 ist nachstellbar, damít auch das Ge-
wíndespíel jeweíls eingestellt werden kann. Das Nachstellen wírd durch Hinein-
schrauben des Gewíndestíftes, der zwíschen den beíden lnnensechskantschrau-
ben sitzt, vorgenommen. Dabei müssen die beiden lnnensechskantschrauben
leícht gelöst werden, damít der vom Gewíndestift nach unten gedrückte Keі1 4
die beiden Mutternhälften 3 nach auBen drűcken kann.
Reítstock
(Ersatzteillíste ET 14/2)
Der Reitstock íst míttels eíner an seinэr Rückseíte sítzenden Zylinderschraube
quer zur Drehachse verstellbar. Dadurch können schlanke und lange Kege1
gedreht werden. Díe Klemmschrauben fűr die Sícherung der eingestellten Lage
des Reítstock-Oberteils befindet sích an der unteren Fläche der Reítstockplatte.
2.31
2.4
2.41
2.5
310515 BA-condor
