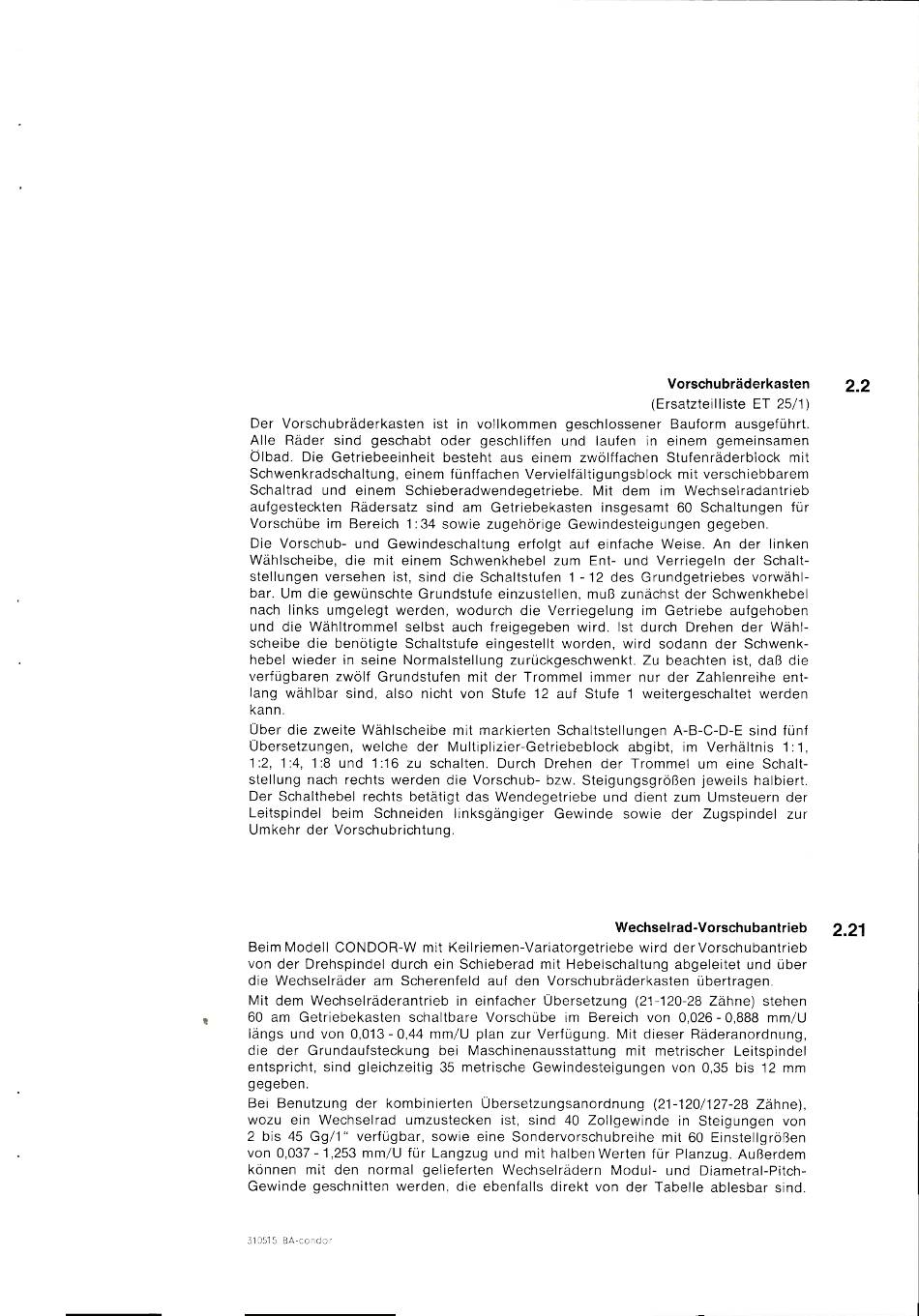

Vorschubräderkasten
(Ersatzteillíste ET 25/1)
Der Vorschubräderkasten ist in vollkommen geschlossener Bauform ausgefűhrt.
A11e Räder sínd geschabt oder geschlíffen und laufen in einem gemeínsamen
O1bad. Díe Getriebeeinheít besteht aus eínem zwőlffachen Stufenräderblock mít
Schwenkradschaltung, einem fünffachen Vervielfältígungsblock mit verschíebbarem
Schaltrad und eínem Schieberadwendegetríebe. Mít dem im Wechselradantríeb
aufgesteckten Rädersatz sind am Getríebekasten ínsgesamt 60 Schaltungen für
Vorschübe іm Bereích 1:34 sowíe zugehőrige Gewíndesteígungen gegeben.
Díe Vorschub- und Gewíndeschaltung erfolgt auf eínfache Weíse. An der linken
Wählscheíbe, die mit einem Schwenkhebel zum Ent- und Verríegeln der Schalt-
stellungen versehen íst, sind die Schaltstufen 1- 12 des Grundgetríebes vorwähl-
bar. Um die gewünschte Grundstufe einzustellen, muB zunächst der Schwenkhebel
nach línks umgelegt werden, wodurch die Verríegelung im Getrïebe aufgehoben
und die Wähltrommel selbst auch freigegeben wird. 1st durch Drehen der Wäh1-
scheíbe die benőtígte Schaltstufe eingestellt worden, wírd sodann der Schwenk-
hebel wíeder in seine Normalstellung zurückgeschwenkt. Zu beachten ist, daB die
verfügbaren zwőlf Grundstufen mit der Trommel ímmer nur der Zahlenreíhe ent-
lang wählbar sínd, also nicht von Stufe 12 auf Stufe 1 weítergeschaltet werden
kann.
Über die zweíte Wählscheibe mit markíerten Schaltstellungen A-B-C-D-E sínd fünf
Űbersetzungen, welche der Multíplizíer-Getriebeblock abgíbt, im Verhältnís 1:1,
1:2, 1:4, 1:8 und 1:16 zu schalten. Durch Drehen der Trommel um eine Schalt-
stellung nach rechts werden die Vorschub- bzw. Steigungsgrőβen jeweíls halbiert.
Der Schalthebel rechts betätígt das Wendegetríebe und dient zum Umsteuern der
Leítspíndel beím Schneiden linksgängíger Gewinde sowíe der Zugspíndel zur
Umkehr der Vorschubríchtung.
Weohselrad-Vorschubantríeb
BeimModell CONDOR-W mit Keilriemen-Variatorgetríebe wírd derVorschubantrieb
von der Drehspíndel durch ein Schíeberad mit Hebelschaltung abgeleítet und über
die Wechselräder am Scherenfeld auf den Vorschubräderkasten űbertragen.
Mit dem Wechselräderantríeb ín eínfacher Übersetzung (21-120-28 Zähne) stehen
60 am Getríebekasten schaltbare Vorschübe im Bereich von 0,026 - 0,888 mm/U
längs und von 0,013 - 0,44 mm/U plan zur Verfűgung. Mít díeser Räderanordnung,
die der Grundaufsteckung beí Maschínenausstattung mit metríscher Leítspindel
entsprícht, sínd gleíchzeítig 35 metrísche Gewindesteígungen von 0,35 bis 12 mm
gegeben.
Bei Benutzung der kombíníerten Űbersetzungsanordnung (21-120/127-28 Zähne),
wozu eín Wechselrad umzustecken íst, sínd 40 Zollgewínde ín Steígungen von
2 bis 45 Gg/1" verfűgbar, sowíe eine Sondervorschubreíhe mít 60 Eínstellgrőβen
von 0,037 -1,253 mm/U für Langzug und mit halben Werten für Planzug. AuBerdem
kőnnen mít den normal gelíeferten Wechselrädern Modu1- und Díametral-Pitch-
Gewínde geschnitten werden, die ebenfalls direkt von der Tabelle ablesbar sínd.
2.2
2.21
310515 BA-condor
