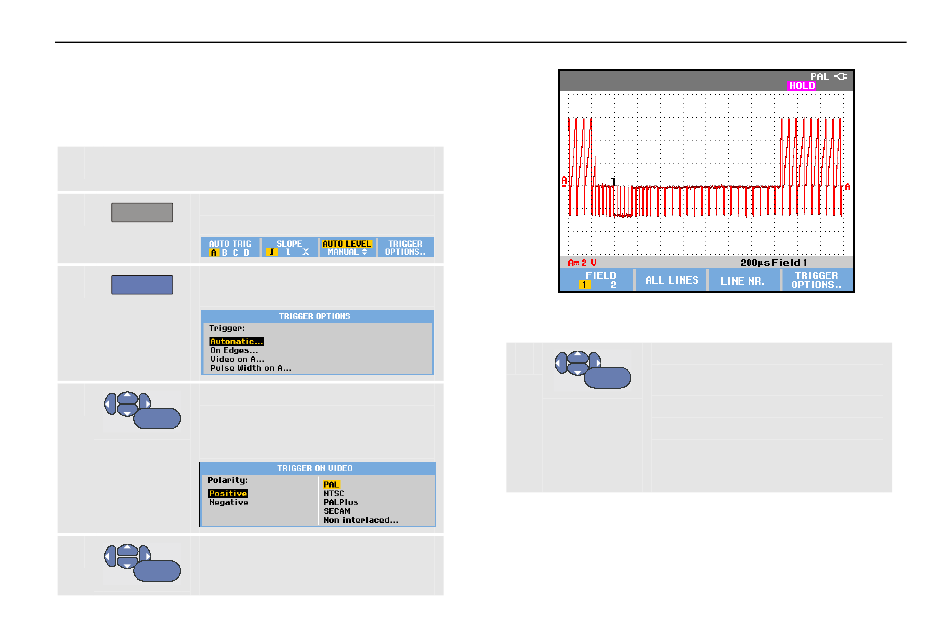

Triggerung auf Videosignale
Zum Triggern auf ein Videosignal wählen Sie zunächst
den Standard des Videosignals, das Sie messen möchten
(d. h. das betreffende Videosystem):
Legen Sie ein Videosignal an den roten Eingang
1
A an.
Blenden Sie die
2
TRIGGER
Tastenbeschriftungen ein.
Öffnen Sie das Menü Trigger
3
F4
Options (Trigger-Optionen).
Wählen Sie Video on A, um das
4
Menü
ENTER
(Triggerung auf Videosignale) zu
öffnen.
Wählen Sie die positive
5
Signalpolarität für abfallende
ENTER
Synchronisierpulse.
-Menü-
TRIGGER
TRIGGER ON VIDEO
Triggerung auf Signalformen
Triggerung auf Videosignale
Abbildung 32. Messen von Zeilensprung-
Videosignalen
Wählen Sie einen Videostandard
6
oder Non interlaced... (Ohne
ENTER
Zeilensprung) aus, und kehren
Sie zurück.
Wenn Sie „Non interlaced" (Ohne
Zeilensprung) auswählen, wird ein
Menü zur Auswahl der Scan-Rate
geöffnet.
Der Triggerpegel und die Triggerflanke sind jetzt fest
eingestellt.
Wie Sie sehen, haben sich die Tastenbeschriftungen im
unteren Anzeigebereich so geändert, dass jetzt eine
weitere Vorgabe spezifischer Einstellungen für die Video-
Triggerung möglich ist.
