N-Zyklus-Triggerung
N-Zyklus-Triggerung ermöglicht Ihnen, beispielsweise von
N-Zyklus-Burst-Signalformen ein stabiles Bild zu erstellen.
Jeder nächste Trigger wird erzeugt, nachdem die
Signalform den Triggerpegel n Mal in der Richtung
durchkreuzt hat, die der ausgewählten Triggerflanke
entspricht.
Um N-Zyklus-Triggerung auszuwählen, fahren Sie erneut
ab Schritt 3 (Seite 61) fort:
4
Wählen Sie On Trigger (Auf
Triggerung) oder Single Shot
ENTER
(Einzelaufnahme) aus, und gehen
Sie zu Trigger Filter
(Triggerungsfilter).
5
Wählen Sie einen Trigger Filter
(Triggerungsfilter) aus, oder
ENTER
schalten Sie diese Option auf Off
(Aus).
6
Schalten Sie NCycle auf On (Ein).
ENTER
Wie Sie sehen, haben sich die Tastenbeschriftungen im
unteren Anzeigebereich so geändert, dass jetzt eine
weitere Vorgabe spezifischer Einstellungen für die N-
Zyklus-Triggerung möglich ist.
Triggerung auf Signalformen
7
Legen Sie Zyklenanzahl N fest.
8
Stellen Sie den Triggerpegel ein.
Schreibspuren mit N-Zyklus-Triggerung (N=2) und ohne
N-Zyklus-Triggerung werden in Abbildung 31 gezeigt.

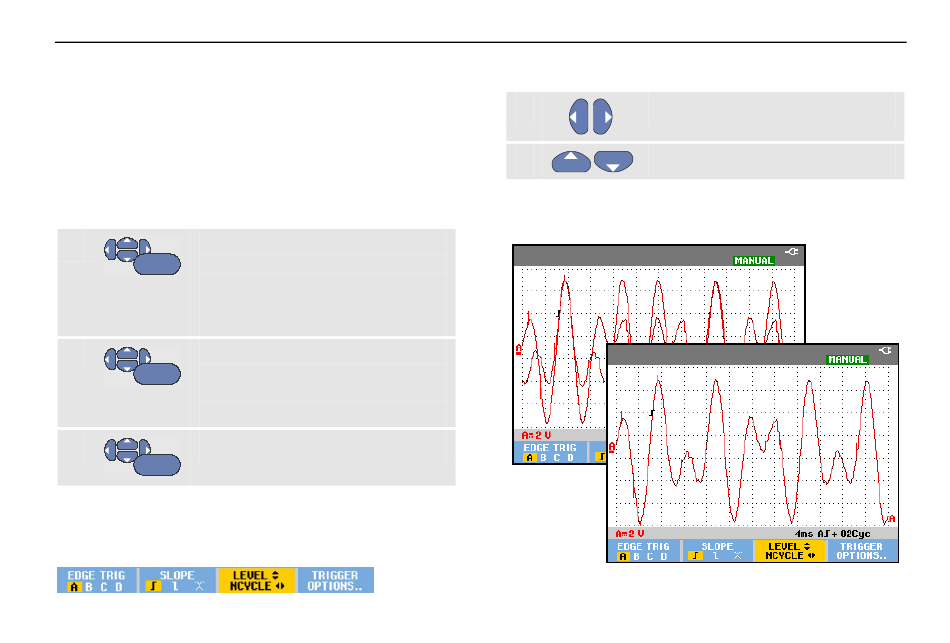

Abbildung 31. N-Zyklus-Triggerung
4
Triggerung auf Flanken
