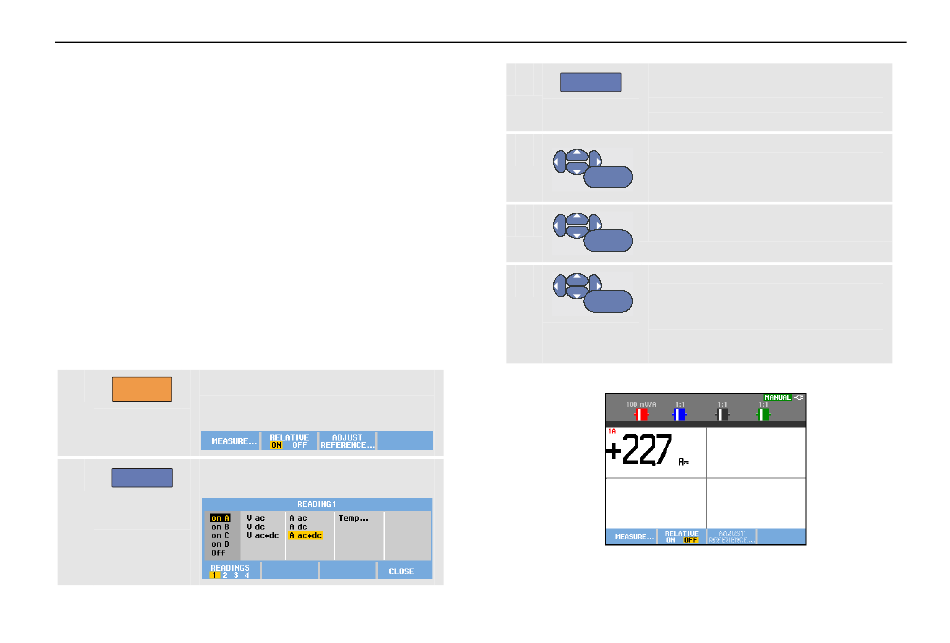

Durchführen von Multimeter-Messungen
(bei Modellen 190-xx4)
Mit diesem Messgerät ist eine Vielzahl automatischer
Multimeter-Messungen möglich. Es können vier große
numerische Messwerte angezeigt werden: R
(Messwert 1...4). Diese Messwerte können unabhängig
voneinander ausgewählt, die Messungen auf der
Signalform von Eingang A, B, C oder Eingang D
durchgeführt werden. Im MULTIMETER-Modus werden
die Signalformen nicht angezeigt. Der 10-kHz-HF-
Unterdrückungsfilter (siehe Arbeiten mit verrauschten
Signalformen auf Seite 26) befindet sich immer im
MULTIMETER-Modus.
Auswählen einer Multimeter-Messung
Gehen Sie folgendermaßen vor, um eine Strommessung
für Eingang A auszuwählen:
1
Blenden Sie die
METER
Tastenbeschriftungen ein.
2
Öffnen Sie das Menü Reading .. .
F1
Durchführen von Multimeter-Messungen (bei Modellen 190-xx4)
1 ... 4
EADING
-Menü-
METER
Verwenden des Oszilloskops-Multimeters
Wählen Sie die Nummer des
3
F1
anzuzeigenden Messwerts aus,
beispielsweise R
(Messwert 1).
Wählen Sie die Option on A aus.
4
Wie Sie bemerken werden, springt
die Markierung zur aktuellen
ENTER
Messung.
Wählen Sie die Messung A dc...
5
aus.
ENTER
Wählen Sie eine Empfindlichkeit
6
für die Stromzange aus, die zur
ENTER
angeschlossenen Stromzange
passt (siehe Anpassen der
Einstellungen für den Tastkopftyp
auf Seite 16.)
Anschließend sehen Sie ein Bild wie in Abbildung 12.
Abbildung 12. Multimeter-Anzeige
1
1
EADING
33
