Durchführen von Widerstandsmessungen
Gehen Sie folgendermaßen vor, um einen Widerstand zu
messen:
1
Verbinden Sie die rote und die schwarze
Meßleitung an den 4-mm-Bananensteckerbuchsen
mit dem Widerstand.
Blenden Sie die
2
METER
Tastenbeschriftungen ein.
3
Öffnen Sie das Menü
F1
(Messung).
4
Markieren Sie die Option Ohms.
5
Wählen Sie die Ohm-Messung.
ENTER
36
-Menü-
METER
MEASUREMENT
Der Widerstandswert wird in Ohm angezeigt. Wie Sie
sehen, wird außerdem ein Balkendiagramm angezeigt.
(Siehe Abbildung 15.)

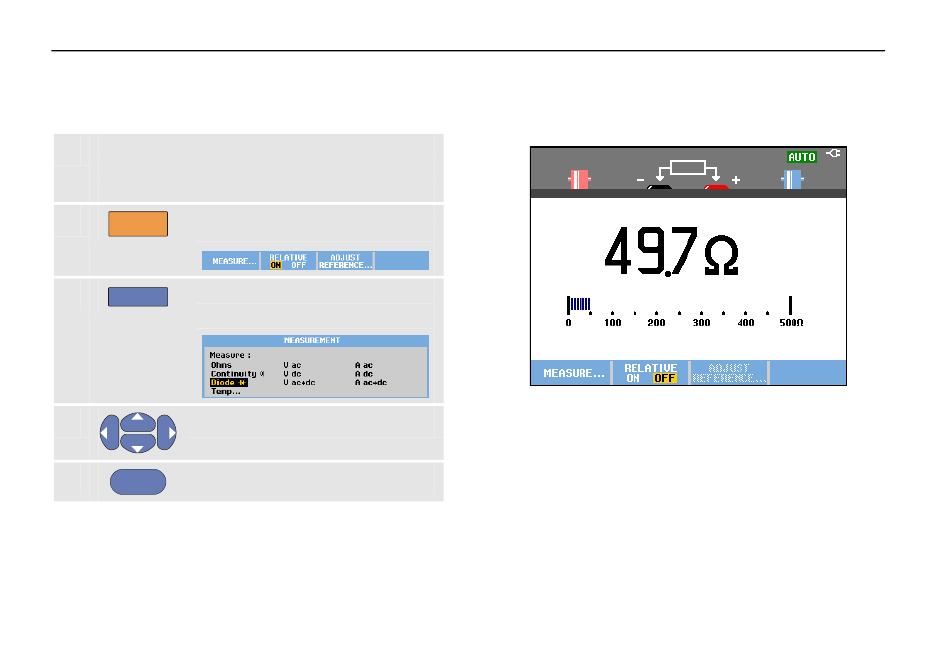

Abbildung 15. Widerstands-Meßwerte
