Mit Smart-Mittelwertbildung können Sie schnell in der
Umgebung mehrere Messungen durchführen.
Zwischenzeitliche Änderungen der Signalform,
beispielsweise ein Zeilenrücklauf im Video, werden sofort
auf dem Bildschirm angezeigt.

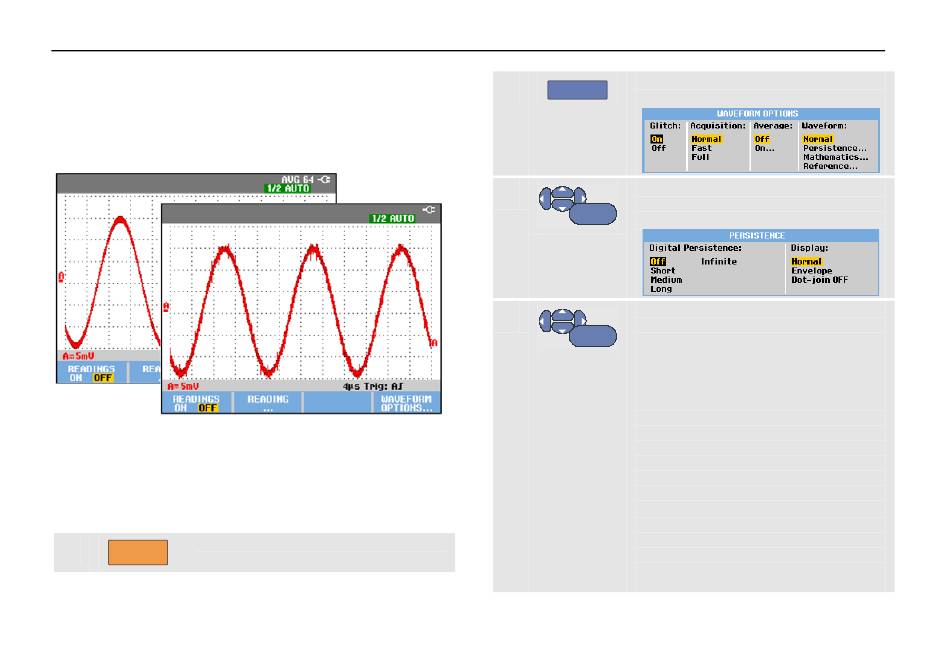

Abbildung 9. Glätten einer Signalform
Anwendung der Funktionen Persistence
(Nachleuchten), Envelope (Hüllkurve) und Dot-Join
(Punkte verbinden) zur Anzeige von Signalformen
Sie können die Funktion „Persistence" (Nachleuchten) zur
Beobachtung dynamischer Signale verwenden.
Blenden Sie die
1
SCOPE
Tastenbeschriftungen ein.
22
-Menü-
SCOPE
Öffnen Sie das Menü
2
F4
OPTIONS
Gehen Sie zur Option Waveform:
3
(Signalform), und öffnen Sie das
ENTER
Menü Persistence... (Nachleuchten).
Wählen Sie Digital Persistence:
4
Short, Medium, Long oder Infinite
ENTER
(Digitales Nachleuchten: Kurz, Mittel
oder Lang) aus, um die dynamischen
Signalformen wie bei einem
Analogoszilloskop zu beobachten.
Wählen Sie Digital Persistence: Off,
Display: Envelope (Digitales
Nachleuchten: Aus, Anzeige:
Hüllkurven) aus, um die oberen und
unteren Grenzen der dynamischen
Signalformen anzuzeigen
(Hüllkurven-Modus).
Wählen Sie Display: Dot-join: Off
(Anzeige: Punkte verbinden: Aus)
aus, um nur die gemessenen
Abtastungen anzuzeigen. Die
Deaktivierung der Funktion „Dot-Join"
kann hilfreich sein, wenn
WAVEFORM
(Signalform-Optionen).
