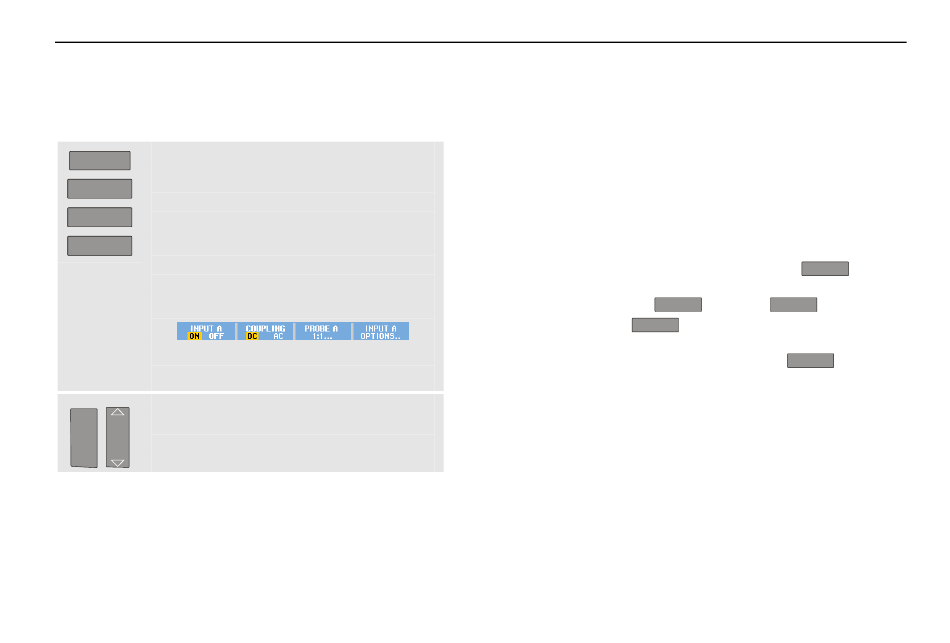

Auswählen eines Eingangskanals
Um einen Eingangskanal auszuwählen, gehen Sie
folgendermaßen vor:
Drücken Sie die entsprechende
A
Kanaltaste (A...D):
B
- der Kanal wird eingeschaltet.
C
- die Beschriftungen für die Tasten
D
F1...F4 werden angezeigt. Drücken Sie
die Kanaltaste erneut, um die
Beschriftungen aus- bzw.
einzuschalten (Umschalten).
- die Beleuchtung der Kanaltaste wird
eingeschaltet.
Wenn die Kanaltaste beleuchtet ist,
mV
werden die Bereichstaste (RANGE) und
RANGE
MOVE
die Nach-oben/unten-Taste (MOVE) dem
angezeigten Kanal zugewiesen.
V
Verwenden des Oszilloskops-Multimeters
Auswählen eines Eingangskanals
Tipp
Um mehrere Kanäle auf denselben Bereich
(V/Div) wie z. B. Eingang A zu setzen, gehen Sie
wie folgt vor:
−
Wählen Sie die Messfunktion, die
Tastkopfeinstellung und die
Eingangsoptionen von Eingang A für alle
gewünschten Kanäle aus
−
Drücken und halten Sie die Taste
−
B
Drücken Sie
und/oder
D
und/oder
−
Lassen Sie die Taste wieder los
Beachten Sie, dass alle gedrückten Tasten jetzt
leuchten. Die Nach-oben/unten-Taste (MOVE)
und die Bereichstaste (RANGE mV/V) werden für
alle einbezogenen Eingangskanäle übernommen.
