Normal (Aufnahme: Normal) für
eine optimale Kombination aus
Signalaktualisierungsgeschwindig
keit und Zoombereich.
Verlassen Sie das Menü.
F4
4
Siehe auch Tabelle 2 in Kapitel 8.

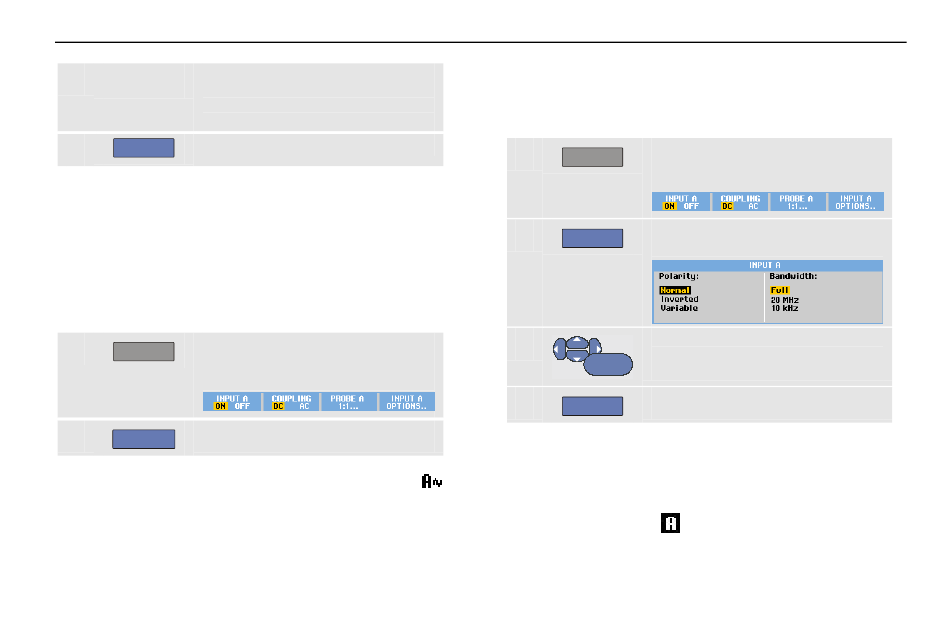

Auswählen der AC-Kopplung
Nach dem Rücksetzen der Messgeräte-Einstellungen ist
das Messgerät DC-gekoppelt, so dass auf der Anzeige
Wechsel- und Gleichspannungen angezeigt werden.
Benutzen Sie die Option AC-Kopplung, wenn Sie ein
einem DC-Signal überlagertes AC-Kleinsignal betrachten
möchten. Um die AC-Kopplung zu wählen, gehen Sie
folgendermaßen vor:
Blenden Sie die
1
A
Tastenbeschriftungen für
(Eingang A) ein.
2
Markieren Sie die Option
F2
Wie Sie sehen, wird anschließend unten links auf der
Anzeige das Symbol für die AC-Kopplung dargestellt:
Sie können festlegen, wie diese Einstellung durch die
automatische Einstellung (Auto Set) beeinflusst wird.
Weitere Informationen finden Sie in Kapitel 6, „Ändern der
Auto-set-Einstellungen".
Invertieren der Polarität der dargestellten
Signalform
Um beispielsweise die Signalform an Eingang A zu
invertieren, gehen Sie folgendermaßen vor:
1
2
3
INPUT A
4
.
AC
Ein abfallendes Signal zum Beispiel wird auf der Anzeige
zu einem ansteigenden, damit Sie in bestimmten Fällen
eine aussagekräftigere Darstellung erhalten.
.
Eine invertierte Anzeige wird von einem invertierten
Schreibspuranzeiger (
sowie in der Statusleiste unter der Signalform
gekennzeichnet.
Verwenden des Oszilloskops-Multimeters
Aufnehmen von Signalformen
Blenden Sie die
A
Tastenbeschriftungen für
(Eingang A) ein.
Öffnen Sie das Menü
F4
(Eingang A).
Wählen Sie Inverted aus, um die
invertierte Darstellung der
ENTER
Signalform zu akzeptieren.
Verlassen Sie das Menü.
F4
) rechts neben der Signalform
1
INPUT A
INPUT A
25
