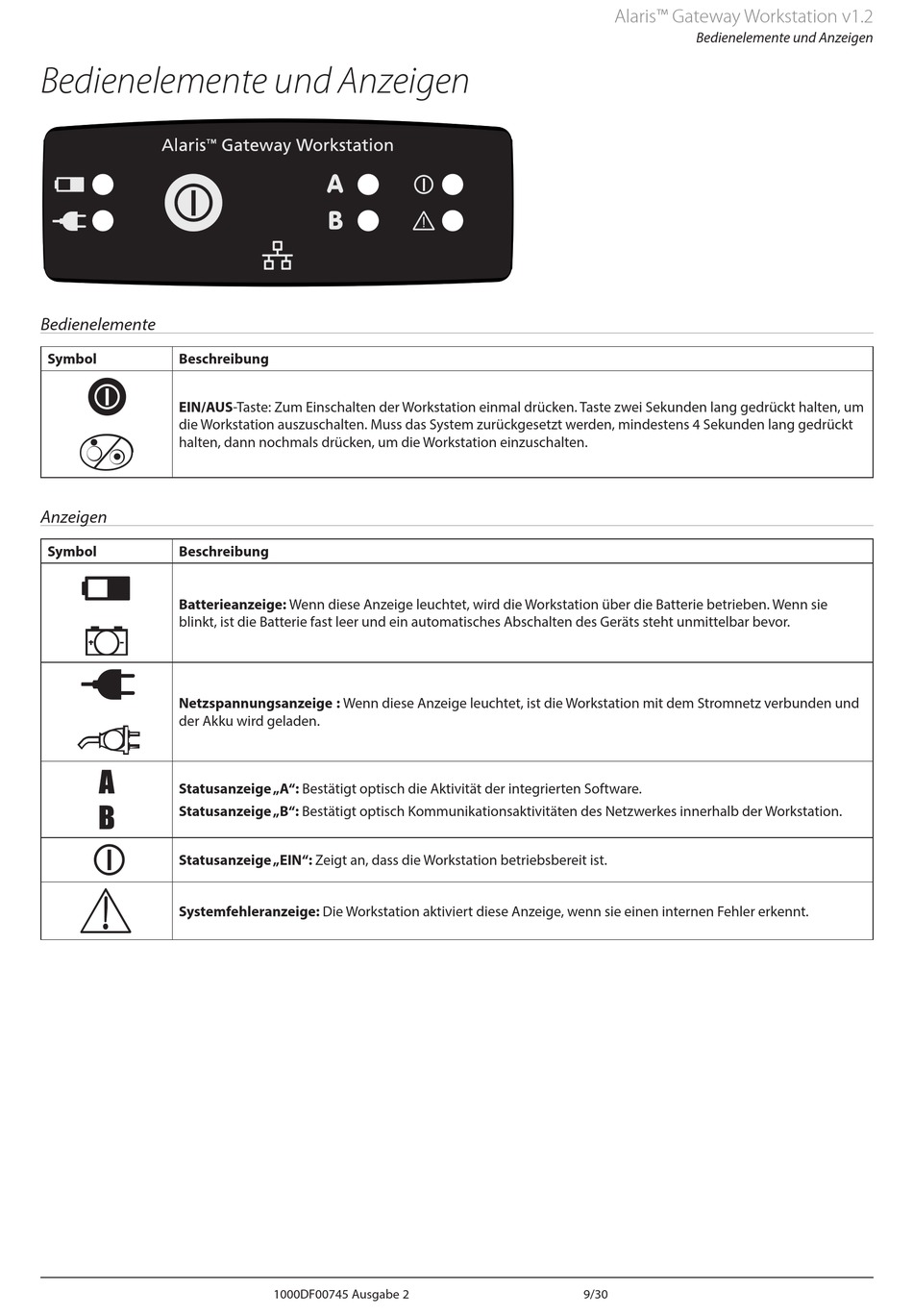

Bedienelemente und Anzeigen
Bedienelemente
Symbol
Beschreibung
a
EIN/AUS-Taste: Zum Einschalten der Workstation einmal drücken . Taste zwei Sekunden lang gedrückt halten, um
die Workstation auszuschalten . Muss das System zurückgesetzt werden, mindestens 4 Sekunden lang gedrückt
a
halten, dann nochmals drücken, um die Workstation einzuschalten .
Anzeigen
Symbol
Beschreibung
j
Batterieanzeige: Wenn diese Anzeige leuchtet, wird die Workstation über die Batterie betrieben . Wenn sie
blinkt, ist die Batterie fast leer und ein automatisches Abschalten des Geräts steht unmittelbar bevor .
j
k
Netzspannungsanzeige : Wenn diese Anzeige leuchtet, ist die Workstation mit dem Stromnetz verbunden und
der Akku wird geladen .
k
Statusanzeige „A": Bestätigt optisch die Aktivität der integrierten Software .
Statusanzeige „B": Bestätigt optisch Kommunikationsaktivitäten des Netzwerkes innerhalb der Workstation .
d
Statusanzeige „EIN": Zeigt an, dass die Workstation betriebsbereit ist .
w
Systemfehleranzeige: Die Workstation aktiviert diese Anzeige, wenn sie einen internen Fehler erkennt .
1000DF00745 Ausgabe 2
Alaris™ Gateway Workstation v1.2
Bedienelemente und Anzeigen
9/30
