Inbedrijfstelling
• Sluit de nuldraad aan op de aansl-
uitklem voor N (E) .
• Sluit bijv. een boiler aan op aansl-
uitklem 4 (F) of een circulatiepomp
op aansluitklem 5 (G).
• Breid de installatie uit volgens de
voorwaarden van het systeem en
uw eigen behoeften (bijv. met een
ventilatieregelsysteem). Meer infor-
matie over de aansluitmogelijkhe-
den vindt u op
gelijkheden' op pagina
• Sluit de afdekking weer door de
grendelnokken op de afdekking in
de daarvoor bestemde openingen
te schuiven en de schroeven vast te
draaien.

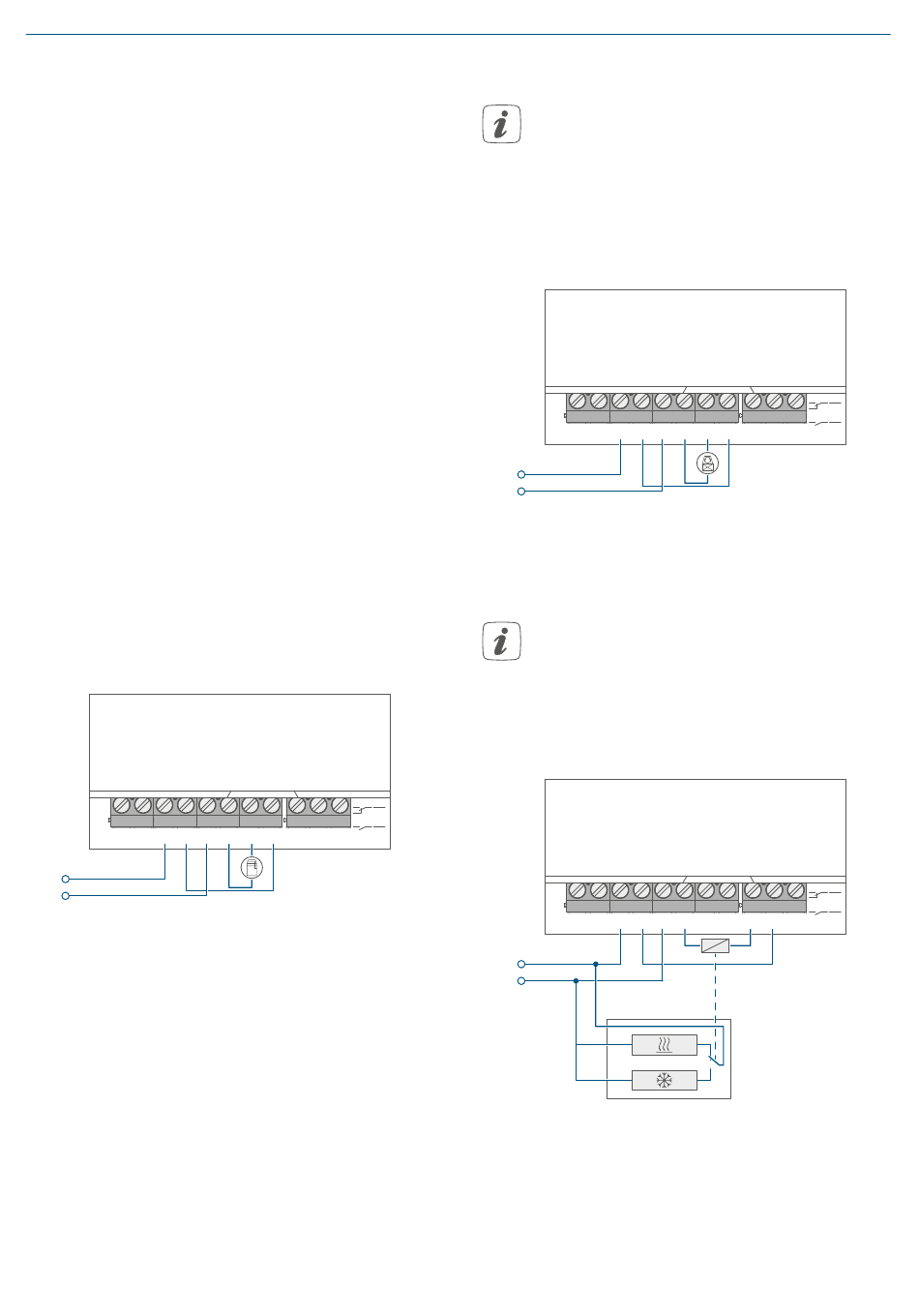

7.3
Aansluitmogelijkheden
7.3.1
Ketelaansluiting
PE
PE
L
L
1.1
1.2
2.1
2.2
L
N
Afbeelding 4
(zie '7.3 Aansluitmo-
88).
5.2
2
8A
1
L
µ
230V
4.2
1
16A
L
▼
▲
▼
▲
▼
µ
230V
N
N
1
L
2
L
1
3.1
3.2
4.1
4.2
5.1
5.2
5.3
7.3.2
Aansluiting ontvochtiger
Deze aansluitingsoptie kan alleen
worden gerealiseerd in combina-
tie met een Homematic IP Access
Point of een Homematic IP
CCU3-centrale.
L
N
Afbeelding 5
7.3.3
Aansluiting Change-Over-Pilot
Na een succesvolle adaptatie
wordt elke verwarmingszone
overeenkomstig de kraanpositie
op het display weergegeven.
~
~
L
N
Afbeelding 6
▼
▲
PE
PE
L
L
N
N
1
L
2
1.1
1.2
2.1
2.2
3.1
3.2
4.1
4.2
5.1
▼
▲
PE
PE
L
L
N
N
1
L
2
1.1
1.2
2.1
2.2
3.1
3.2
4.1
4.2
5.1
Heizen
Kühlen
5.2
2
8A
~
1
L
µ
230V
4.2
1
16A
~
L
▼
▲
▼
µ
230V
L
1
5.2
5.3
5.2
2
8A
~
1
L
µ
230V
4.2
1
16A
~
L
▼
▲
▼
µ
230V
L
1
5.2
5.3
