Información general del sistema

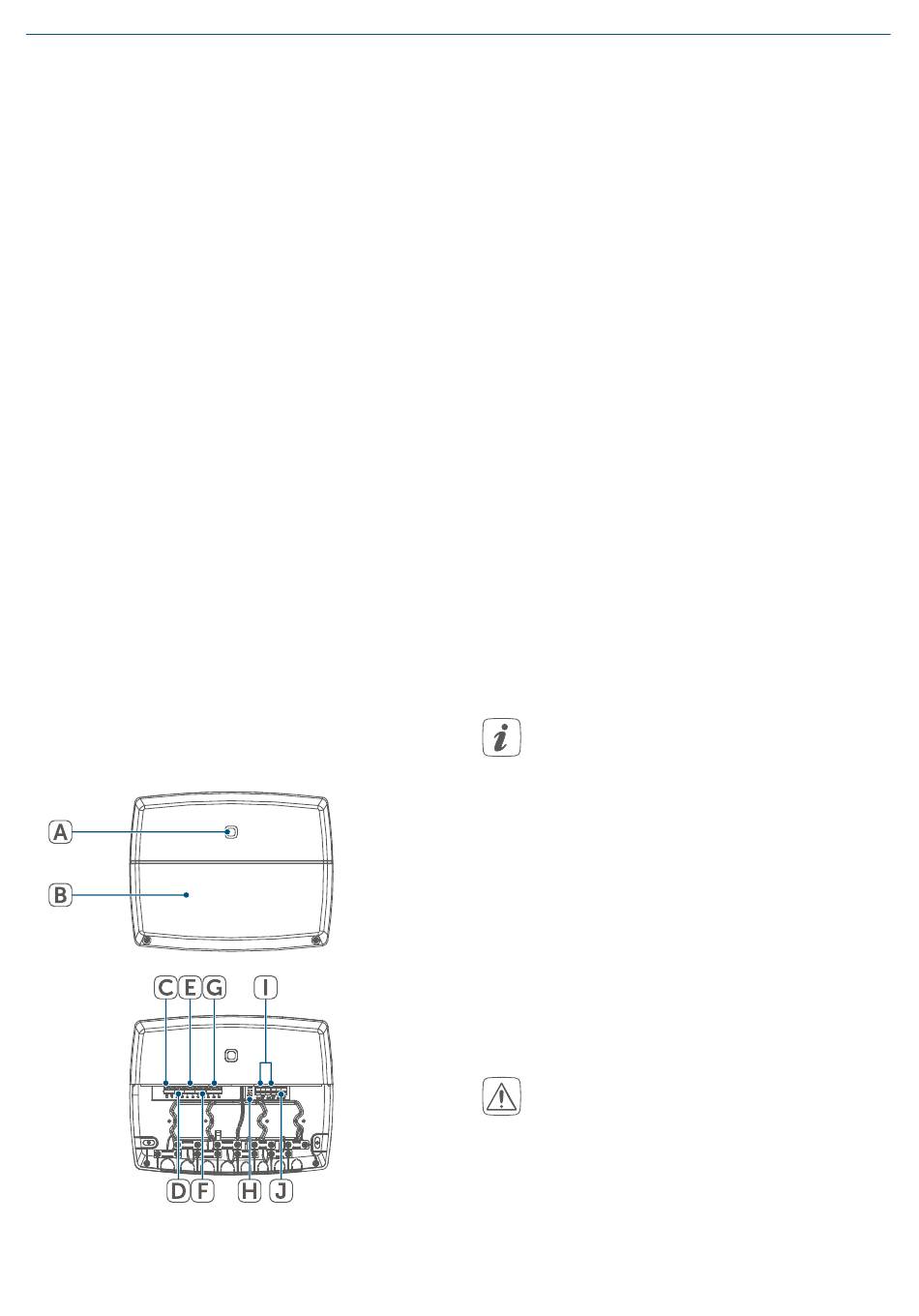

Vista general:
(A) Botón del sistema (botón de cone-
xión y LED)
(B) Tapa
(C) Bornes de conexión para PE (con-
ductor de protección)
(D) Bornes de conexión para L (fase)
(E) Bornes de conexión para N (neutro)
(F) Borne de conexión 4 (p. ej., para
conectar una caldera)
(G) Borne de conexión 5 (borne de
conmutación, p. ej., para conectar
una bomba de recirculación)
(H) Luces LED para la visualización de
las conexiones
(I) Bornes de conexión para IN1/IN2
(calefacción, refrigeración o modo
eco, limitador de temperatura o de
humedad)
(J) Bornes de conexión para AOUT (sa-
lida de 0 - 10 V, p. ej., para el control
de la ventilación, solo disponible en
combinación con la central CCU3)
Figura 1
5 Información general del
sistema
Este dispositivo forma parte del sis-
tema Homematic IP Smart Home y
se comunica mediante el protocolo
inalámbrico Homematic IP. Todos los
dispositivos del sistema pueden ser
configurados de manera cómoda e
individual desde el smartphone con
la app Homematic IP. En el manual de
usuario de Homematic IP encontrará
las funciones disponibles en el sistema
en combinación con otros componen-
tes. Todos los documentos técnicos y
actualizaciones están disponibles en
www.homematic-ip.com.
6 Montaje
La Multi IO Box se puede montar en
cualquier lugar de la pared con los tor-
nillos y tacos suministrados.
En combinación con el adaptador
de carril DIN opcional (HmIP-
DRA), la Multi IO Box también se
puede montar en un carril DIN.
Para más información al respecto,
consulte las instrucciones de uso
del adaptador de carril DIN.
Para montar la Multi IO Box con los
tornillos, proceda del siguiente modo:
• Elija un lugar de montaje adecuado
cerca de su sistema de calefacción.
¡Compruebe que no haya cables
ni líneas de suministro en la pared
donde desea realizar la instala-
ción!
53
