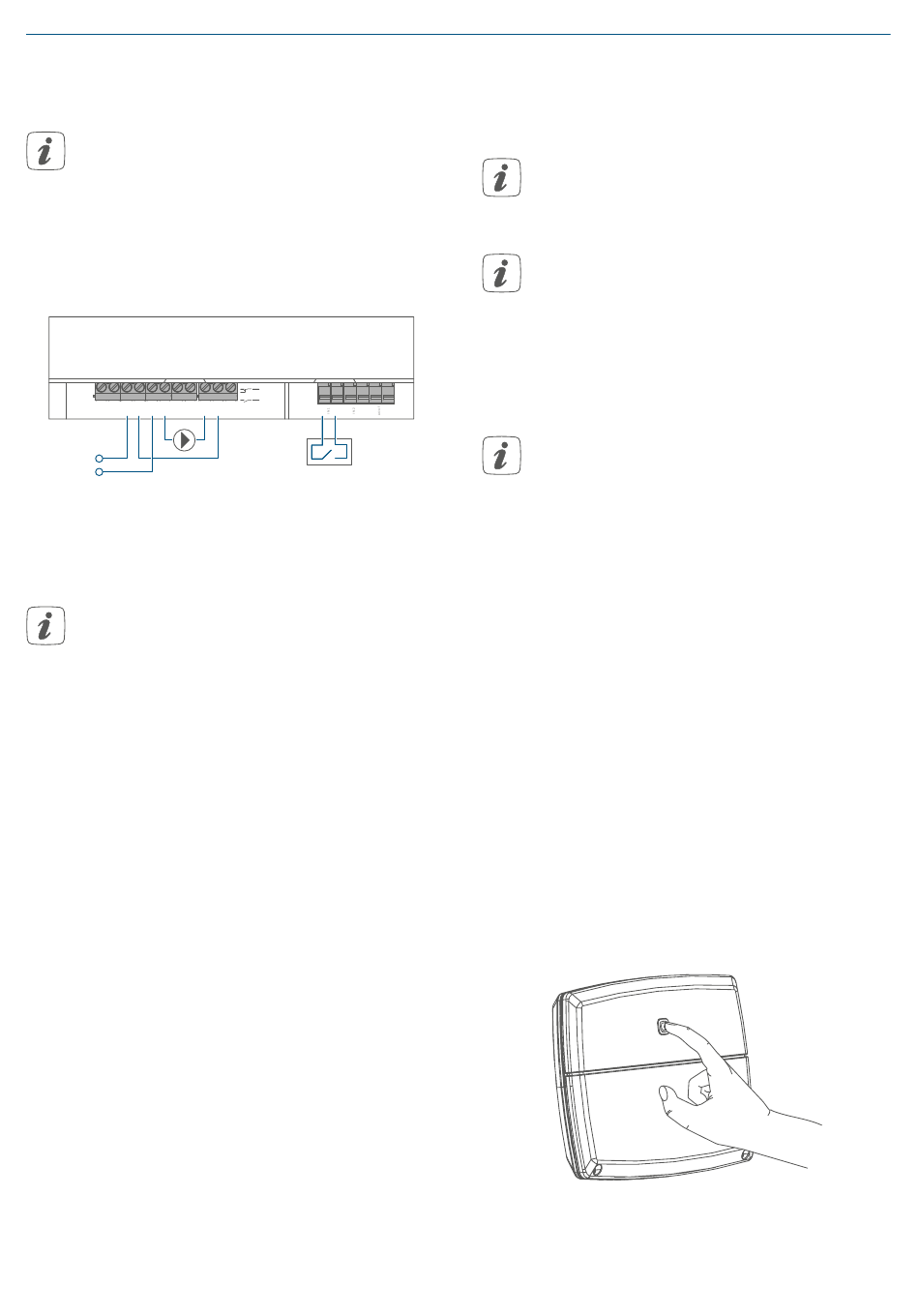

Mise en service
7.3.8
Raccordement du limiteur de
température
Vous ne pouvez réaliser cette
possibilité de raccordement qu'en
combinaison avec un point d'ac-
cès Homematic IP ou une centrale
Homematic CCU3.
▼
▲
PE
PE
L
L
N
N
1
L
1.1
1.2
2.1
2.2
3.1
3.2
4.1
4.2
L
N
Figure 11
7.4
Apprentissage
Merci de lire attentivement cette
section avant de procéder à l'ap-
prentissage.
Un apprentissage de la Multi IO Box est
nécessaire dans un premier temps pour
lui permettre d'être intégrée à votre
système et de communiquer avec
d'autres appareils.
Vous pouvez effectuer l'apprentissage
de la Multi IO Box soit directement sur
l'actionneur de chauffage par le sol
Homematic IP, soit au moyen du point
d'accès Homematic IP. Lors de l'ap-
prentissage au point d'accès, la confi-
guration s'effectue via l'application
Homematic IP.
4.2
5.2
2
8A
~
1
L
IN1
µ
230V
IN2
4.2
1
16A
~
L
▼
▲
▼
µ
230V
C/O
2
L
1
▼
▼
▼
GND
GND
5.1
5.2
5.3
6.1
6.2
6.3
6.4
6.5
7.4.1
Apprentissage sur l'actionneur
de chauffage par le sol
Homematic IP
Lors de l'apprentissage, gardez
une distance minimale de 50 cm
entre les appareils.
Vous pouvez interrompre l'ap-
prentissage en appuyant une nou-
velle fois brièvement sur la touche
système (A). La confirmation est
alors indiquée par l'éclairage en
rouge de la LED de l'appareil.
GND
6.6
Si vous souhaitez intégrer la Multi
IO Box dans un système déjà exis-
tant, vous devez d'abord mettre
l'actionneur de chauffage par le
sol en mode apprentissage et
ensuite la Multi IO Box.
Si vous souhaitez programmer la Multi
IO Box sur un actionneur de chauffage
par le sol Homematic IP, les deux ap-
pareils à connecter doivent être mis en
mode d'apprentissage. Pour ce faire,
procédez de la manière suivante :
• Appuyez sur la touche système
(A) de la Multi IO Box pendant au
moins 4 secondes afin d'activer le
mode d'apprentissage. La LED de
l'appareil clignote en orange.
Figure 12
42
