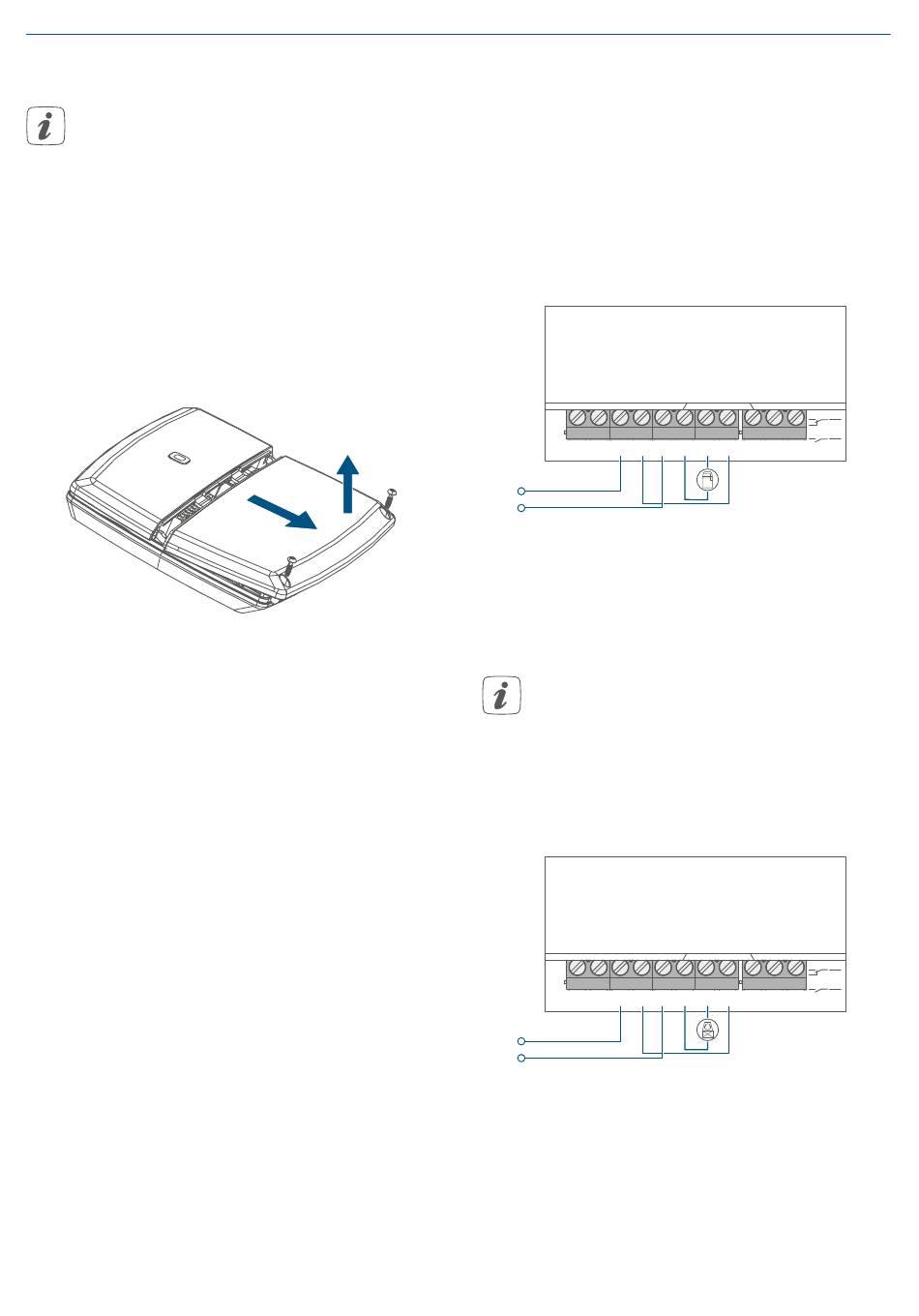

Messa in funzione
7.2
Installazione
Per facilitare l'installazione, è pos-
sibile far passare i cavi attraverso i
passacavi dopo aver rimosso le
aperture.
Per installare la Multi IO Box, procede-
re nel modo seguente:
• Aprire il coperchio (B) allentando le
due viti inferiori con un cacciavite
adatto e rimuovendo il coperchio
Figura 2
• Collegare il conduttore di terra
al morsetto di collegamento per
PE (C).
• Collegare il conduttore esterno al
morsetto di collegamento per L
(D).
• Collegare il conduttore neutro al
morsetto di collegamento per N
(E).
• Collegare, ad esempio, una caldaia
al morsetto di collegamento 4 (F) o
una pompa di circolazione al mor-
setto di collegamento 5 (G).
• Ampliare l'installazione in base alle
condizioni dell'impianto e alle pro-
prie esigenze (ad es. con un siste-
ma di controllo della ventilazio-
ne). Per maggiori informazioni sui
collegamenti possibili, consultare
il paragrafo
(v. "7.3 Collegamenti
possibili" a pag.
72).
• Richiudere il coperchio facendo
scorrere le linguette di arresto del
coperchio nelle apposite aperture
e serrando le viti.
7.3
Collegamenti possibili
7.3.1
Collegamento alla caldaia
PE
PE
L
L
1.1
1.2
2.1
2.2
L
N
Figura 3
7.3.2
Collegamento al
deumidificatore
Questa opzione di collegamento
può essere realizzata solo in com-
binazione con un Homematic IP
Access Point o una centralina
Homematic IP CCU3.
PE
PE
L
L
1.1
1.2
2.1
2.2
L
N
Figura 4
5.2
2
8A
1
L
µ
230V
4.2
1
16A
L
▼
▲
▼
▲
▼
µ
230V
N
N
1
L
2
L
1
3.1
3.2
4.1
4.2
5.1
5.2
5.3
5.2
2
8A
L
1
µ
230V
4.2
1
16A
L
▼
▲
▼
▲
▼
µ
230V
N
N
1
L
2
L
1
3.1
3.2
4.1
4.2
5.1
5.2
5.3
~
~
~
~
72
