Puesta en servicio
Para montar la Multi IO Box en un
cuadro de distribución, se deben
cumplir las normas VDE 0603,
DIN 43871 (subdistribución de
baja tensión) y DIN 18015-x. En
este caso, se debe montar en un
riel (carril, raíl DIN) de acuerdo
con la norma EN50022. La instala-
ción y el cableado tienen que
cumplir el reglamento VDE 0100
(VDE 0100-410, VDE 0100-510
etc.). Se debe tener en cuenta las
disposiciones técnicas de cone-
xión (TAB por sus siglas en ale-
mán) de la compañía eléctrica.
El circuito eléctrico al que se co-
necte el dispositivo y la carga tiene
que estar protegido por un disyun-
tor que cumpla la norma EN60898-
1 (característica de disparo B o C,
corriente nominal máx. de 16 A,
capacidad de ruptura mín. de 6 kA,
clase de limitación de energía 3). Es
obligatorio cumplir las normas de
instalación VDE 0100, HD384 o
IEC 60364. El disyuntor debe estar
fácilmente accesible y marcado
como elemento de desconexión del
dispositivo.
Al realizar la instalación, observe
las advertencias de peligro señala-
das en el capítulo
cias de peligro" en página
Secciones de cable permitidas para
conectar a la Multi IO Box:
Conducto rígido
0,75-2,5 mm²
(v. „3 Adverten-
51).
Conducto flexible
con y sin puntera
0,75-2,5 mm²
Diámetros de cable permitidos para los
conductos para cables:
Bornes 1-5
8-11 mm
7.2
Instalación
Para facilitar la instalación, puede
pasar los cables a través de los
conductos para cables una vez
retirados los orificios ciegos.
Para instalar la Multi IO Box, proceda
del siguiente modo:
• Para abrir la tapa (B), afloje los dos
tornillos inferiores con un destor-
nillador adecuado y retírela.

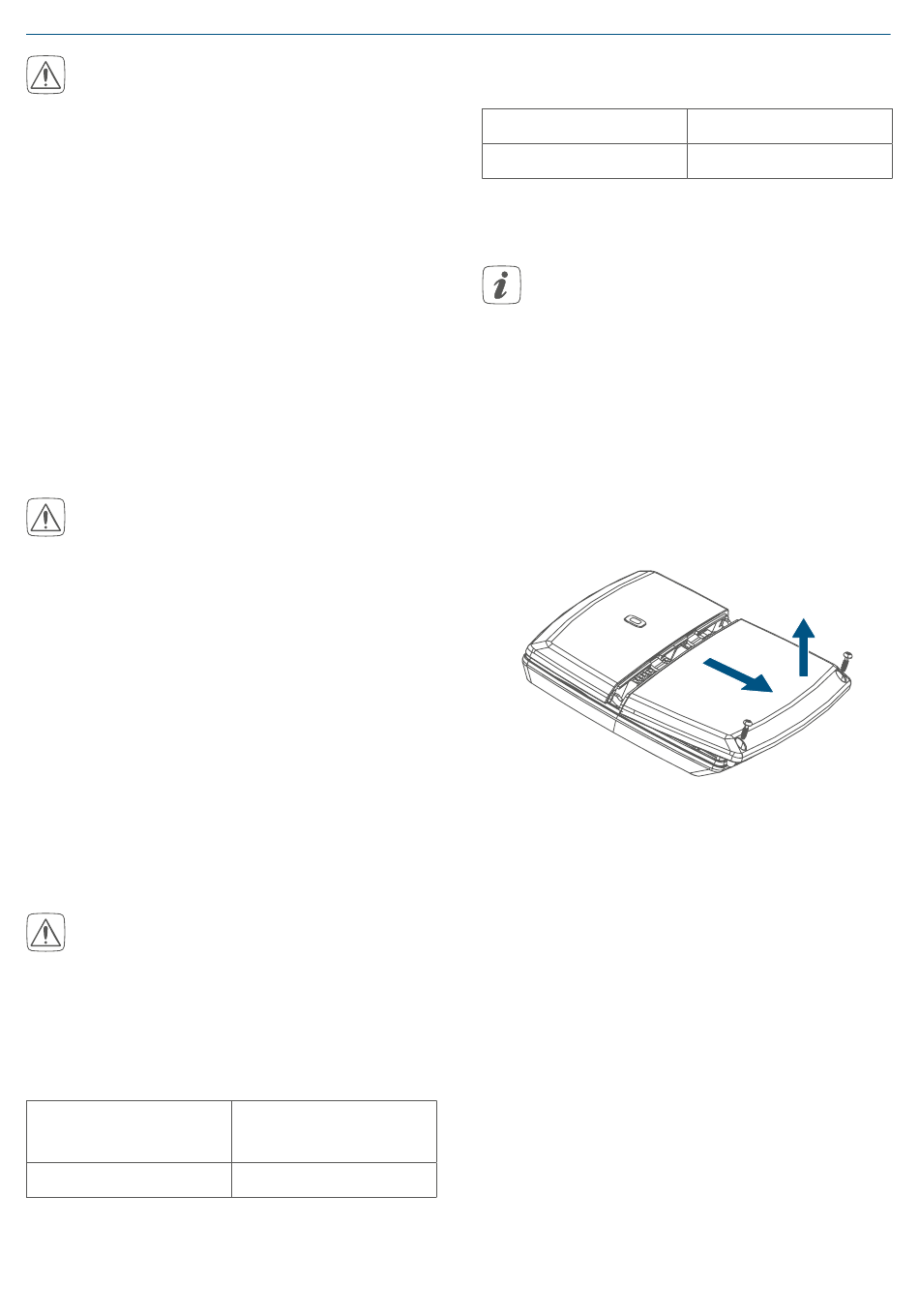

Figura 3
• Conecte el conductor de protec-
ción al borne de conexión para
PE (C).
• Conecte la fase al borne de cone-
xión para L (D).
• Conecte el neutro al borne de co-
nexión para N (E).
• Conecte, p. ej., una caldera al bor-
ne de conexión 4 (F) o una bomba
de recirculación al borne de cone-
xión 5 (G).
• Amplíe la instalación según las
condiciones del sistema y sus pro-
pias necesidades (p. ej., con un
control de la ventilación). Para más
Borne 6
5-8 mm
55
