Algemene systeeminformatie

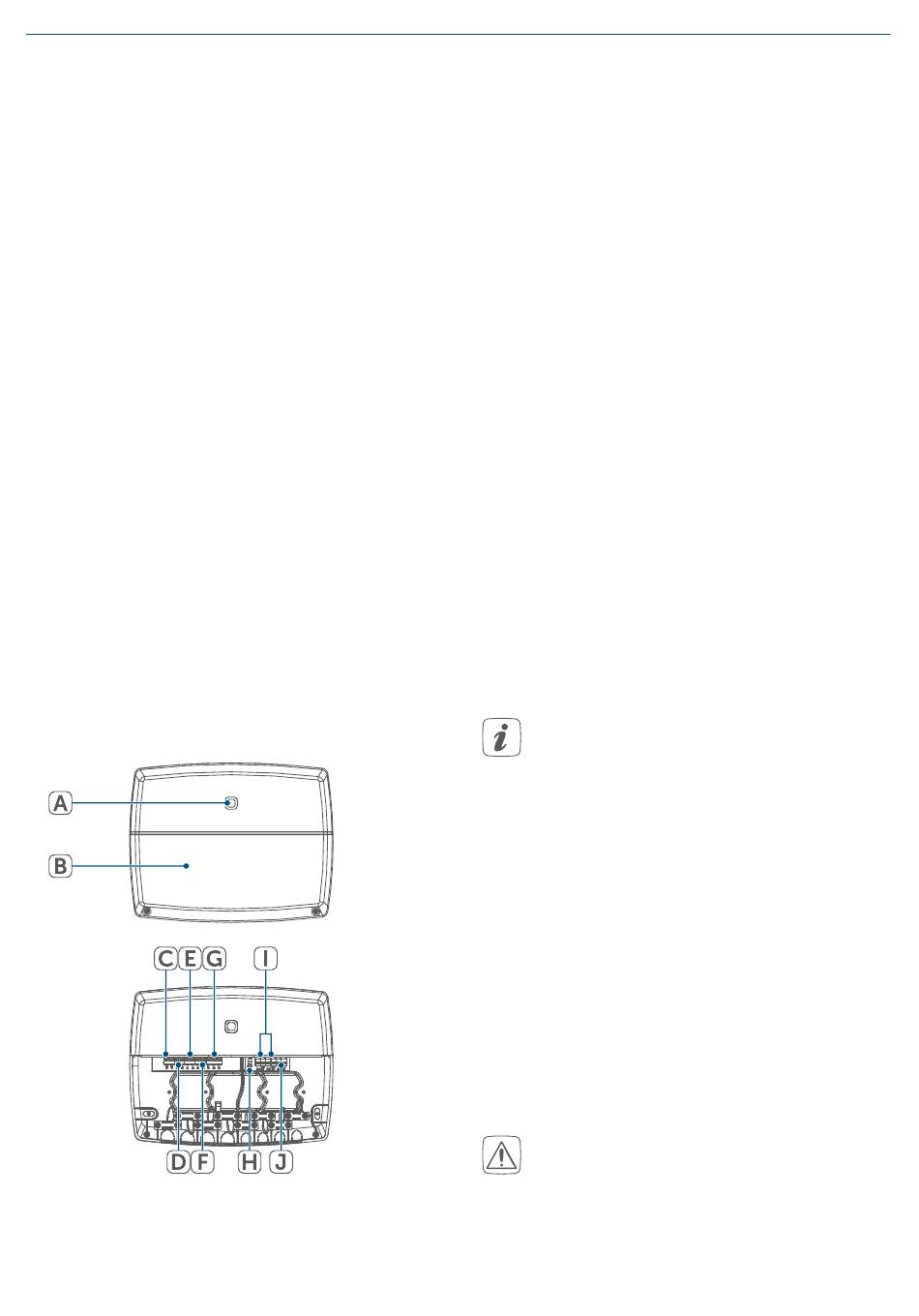

Overzicht apparaten:
(A) Systeemtoets (inleertoets en ledje)
(B) Afdekking
(C) Aansluitklemmen voor PE (randaar-
de)
(D) Aansluitklemmen voor L (buiten-
draad)
(E) Aansluitklemmen voor N (nuldraad)
(F) Aansluitklem 4 (bijv. voor aanslui-
ting van een boiler)
(G) Aansluitklem 5 (wisselklem, bijv.
voor aansluiting van een circulatie-
pomp)
(H) Ledjes voor verbindingsweergave
(I) Aansluitklemmen voor IN1/IN2 (ver-
warmings-, koelings- of eco-mo-
dus, temperatuur- of vochtigheids-
begrenzer)
(J) Aansluitklemmen voor AOUT (0 -
10V-uitgang, bijv. voor ventilatiere-
geling, alleen beschikbaar in combi-
natie met de CCU3-centrale)
Afbeelding 1
5 Algemene
systeeminformatie
Dit apparaat is onderdeel van het
Homematic IP Smart Home Sys-
teem en communiceert via het
Homematic IP-zendprotocol. Alle ap-
paraten van het systeem kunnen han-
dig en afzonderlijk via een smartphone
met de Homematic IP App worden
geconfigureerd. Welke functies binnen
het systeem in combinatie met andere
componenten mogelijk zijn, vindt u in
het Homematic IP gebruikershand-
boek. Alle technische documenten en
updates vindt u in de actuele versie op
www.homematic-ip.com.
6 Montage
U kunt de Multi IO Box overal aan de
muur bevestigen met de meegeleverde
schroeven en pluggen.
In combinatie met de optioneel
verkrijgbare DIN-railadapter
(HmIP-DRA) kunt u de Multi IO
Box ook op een DIN-rail monte-
ren. Meer informatie hierover
vindt u in de handleiding van de
DIN-railadapter.
Ga als volgt te werk om de Multi IO
Box met behulp van de schroeven te
monteren:
• Kies een geschikte montageplaats
in de omgeving van uw verwar-
mingsinstallatie.
Zorg ervoor dat op de gewenste
positie geen leidingen in de muur
lopen!
85
