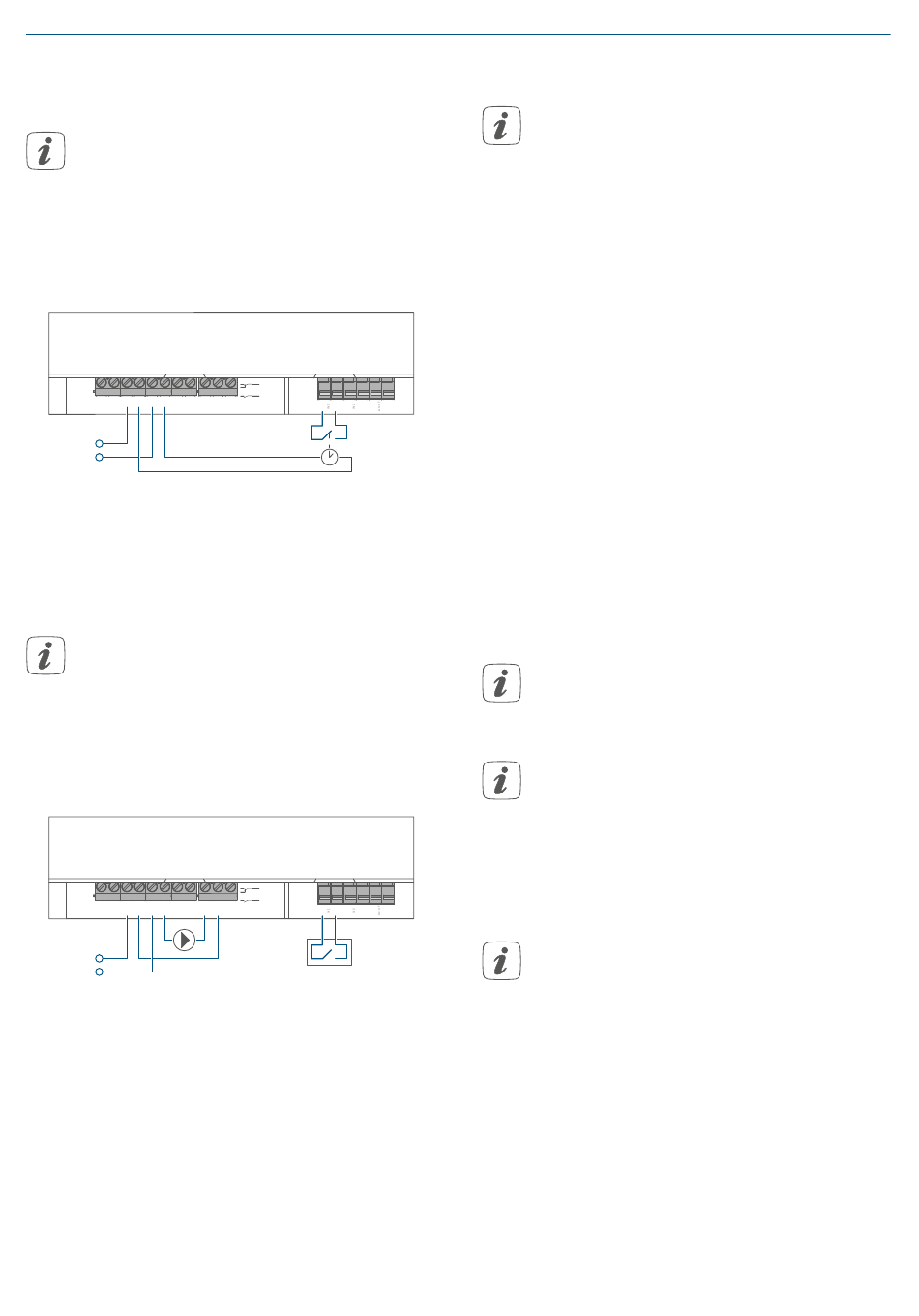

Messa in funzione
7.3.7
Collegamento del
temporizzatore esterno
Questa opzione di collegamento
può essere realizzata solo in com-
binazione con un Homematic IP
Access Point o una centralina
Homematic CCU3.
▼
▲
PE
PE
L
L
N
N
1
L
1.1
1.2
2.1
2.2
3.1
3.2
4.1
4.2
L
N
Figura 7
7.3.8
Collegamento del limitatore di
temperatura
Questa opzione di collegamento
può essere realizzata solo in com-
binazione con un Homematic IP
Access Point o una centralina
Homematic CCU3.
PE
PE
L
L
N
N
1
▼
L
▲
1.1
1.2
2.1
2.2
3.1
3.2
4.1
4.2
L
N
Figura 8
4.2
2
5.2
8A
~
L
1
µ
230V
IN1
IN2
4.2
1
16A
~
L
▼
▲
▼
µ
230V
2
L
1
C/O
▼
GND
▼
GND
▼
5.1
5.2
5.3
6.1
6.2
6.3
6.4
6.5
4.2
5.2
2
8A
~
1
L
IN1
µ
230V
IN2
4.2
1
16A
~
µ
L
230V
2
▼
L
▲
1
▼
C/O
▼
▼
▼
5.1
5.2
5.3
GND
GND
6.1
6.2
6.3
6.4
6.5
7.4
Accoppiamento
Leggere interamente questo para-
grafo prima di iniziare la procedu-
ra di inizializzazione.
Per prima cosa eseguire l'accoppia-
mento della Multi IO Box, che così
potrà essere integrata nel sistema e co-
municare con altri apparecchi.
La Multi IO Box può essere inizializzata
direttamente con l'attuatore per riscal-
damento a pavimento Homematic IP
GND
6.6
o con l'Access Point Homematic IP. La
configurazione viene eseguita tramite
l'app Homematic IP durante l'inizializ-
zazione dell'Access Point.
7.4.1
Inizializzazione con l'attuatore
per riscaldamento a pavimento
Homematic IP
Durante l'operazione mantenere
una distanza minima di 50 cm fra
gli apparecchi.
È possibile interrompere il proce-
dimento di accoppiamento pre-
mendo di nuovo brevemente il
tasto di sistema (A). L'operazione
viene confermata dall'accensione
del LED rosso sull'apparecchio.
GND
6.6
Se si desidera integrare la Multi IO
Box in un sistema esistente, è
necessario impostare prima l'at-
tuatore per riscaldamento a pavi-
mento in modalità di inizializza-
zione e poi la Multi IO Box.
Per inizializzare la Multi IO Box con
un attuatore per riscaldamento a pa-
vimento Homematic IP, è necessario
portare in modalità di Inizializzazione
entrambi gli apparecchi da collegare.
