So schließen Sie das CH-30-Modul am CM-A an:
1. Wenn der CM-A und der optionale CM-Aux nicht installiert und an einer
Einzelturmkonfiguration angeschlossen sind, gehen Sie vor, wie in MaxPeak Premier
Column Manager - Active and Column Manager - Auxiliary Overview and Maintenance
Guide (MaxPeak Premier Säulenmanager-Aktiv und Zusatz-Säulenmanager Übersicht und
Wartungsanleitung, 715006896DE) beschrieben.
2. Verbinden Sie das lange, flache Ende der Kompressionsschraube der APH-Einheit
(vorkonfigurierte HPS-Einheit) mithilfe eines 1/4-Zoll-Maulschlüssels mit Port 5 des CM-A-
Einlass-Umschaltventils.
3. Entfernen Sie gegebenenfalls die APH-Einheit aus der Halterung am unteren
Kontrollanschluss des CH-30A-Moduls, indem Sie auf die Kunststofflaschen drücken und
die APH-Einheit nach außen ziehen.

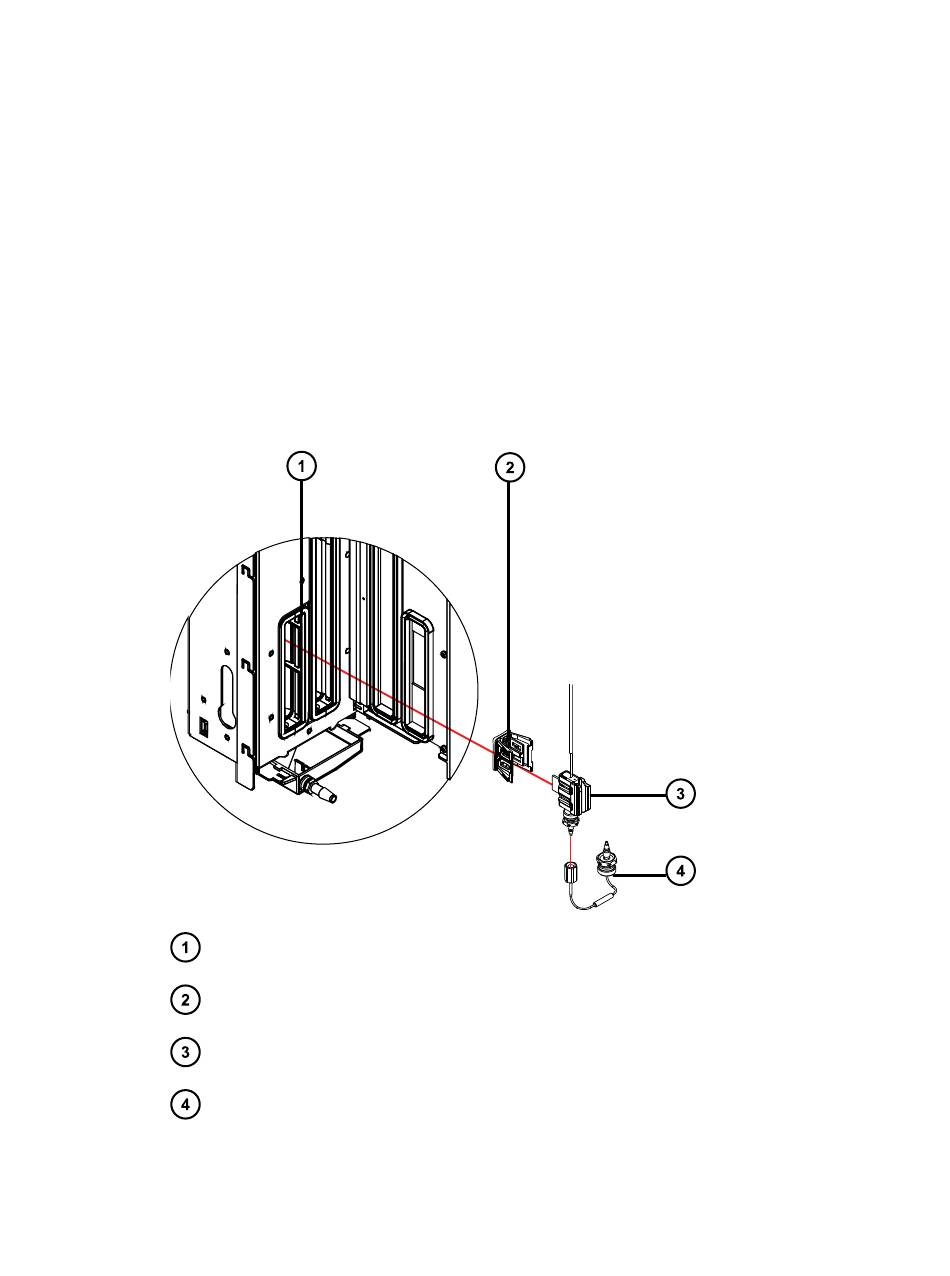

Abbildung 2–34: APH-Einheit (mit Halterung und APH-zu-Säule-Kapillareinheit) am
unteren Kontrollanschluss
Unterer Kontrollanschluss
APH-Halterung
APH-Einheit
APH-zu-Säule-Kapillareinheit
4. Entfernen Sie den Stecker aus dem Säuleneinlass.
5. Lösen Sie die Verschlusskappenmutter Nr. 2 vom Sechskant-Klemmfitting Nr. 1 an der
APH-Einheit.
