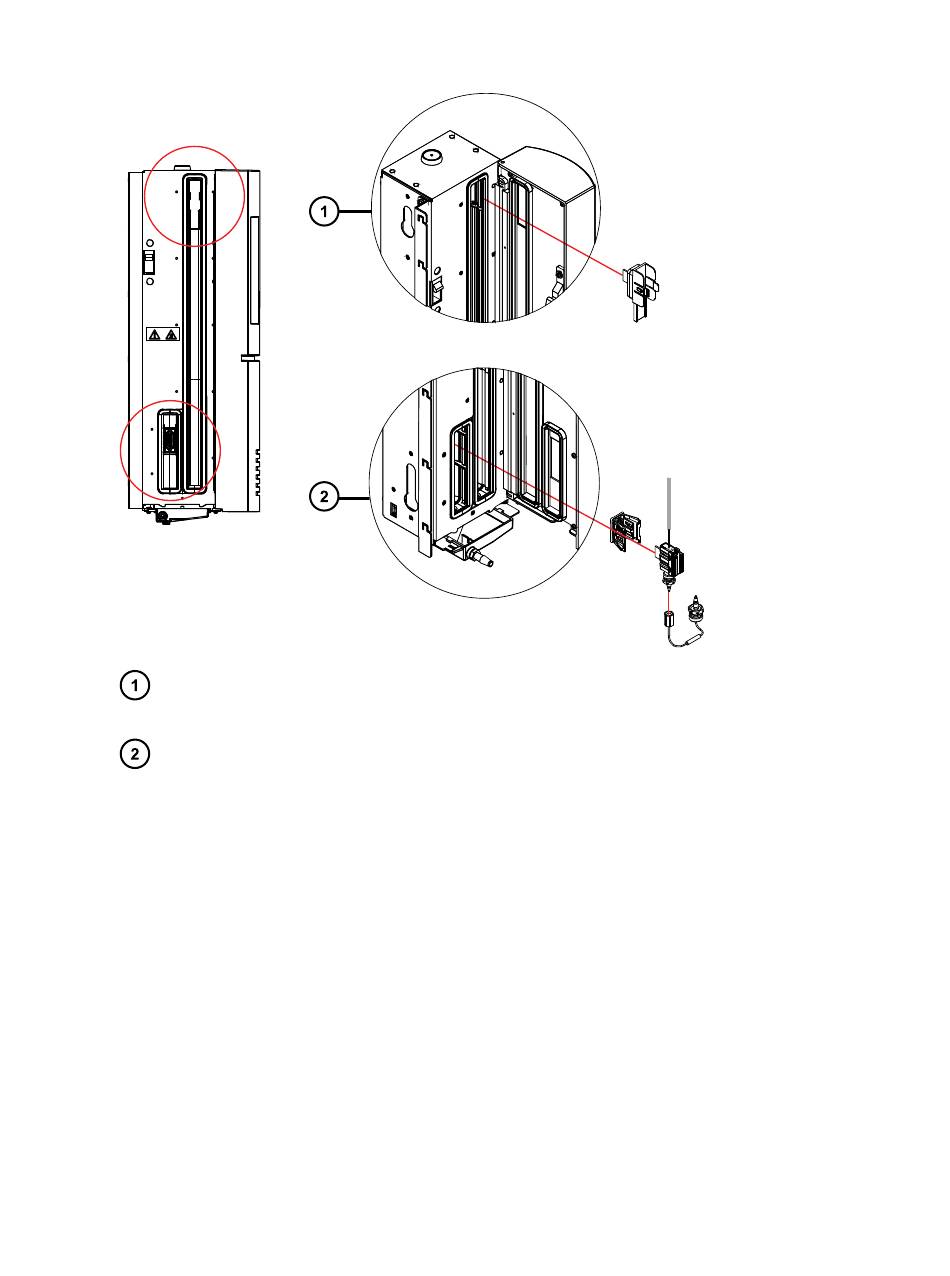

Abbildung 2–21: MaxPeak Premier CH-30A-Konfiguration, die 30-cm-Säulen unterstützt
Position des oberen Kontrollanschlusses im Säulenraum, an der APH-Stecker installiert
ist
Position des unteren Kontrollanschlusses im Säulenraum, an der die APH-Einheit
installiert ist
Für eine MaxPeak Premier CH-30A Konfiguration, die 30-cm-Säulen unterstützt oder als
alternatives 30-cm-Säulenofenmodul für ein MaxPeak Premier System mit einem MaxPeak
Premier CH-A Modul verwendet wird, wird die Kapillare für die APH-Einheit des Säulenraums
ab dem Auslass des Injektionsventils des Sample Managers verlängert. Sie läuft durch die
APH-Einheit (am unteren Kontrollanschluss installiert) zur APH-zu-Säule-Kapillare, die mit der
Säule verbunden ist, und endet am Detektoreinlass.
Wichtig:
Stellen Sie beim Umschalten zwischen den Säulenräumen CH-A und CH-30A sicher,
dass Sie den Sample Manager ausschalten. Zusätzlich zum Wechseln der Leitungsverbindungen
zwischen dem Injektorauslass und Säulenauslass des Sample Managers müssen Sie auch das
Netzkabel und die Signalverbindung des Säulenraums wechseln und den Sample Manager dann
neu starten. Für Anweisungen hierzu lesen Sie in Anschließen des Netz- und Signalkabels nach.
Mit dem optionalen Waters ACQUITY UPLC Säulenmodul-Umschaltbox-Kit können Sie sowohl
das CH-A- als auch das CH-30A-Modul physisch an den Sample Manager mit Durchflussnadel
(SM-FTN) anschließen und die elektrische Steuerung der Säulenmodule über die SM-FTN
Console umschalten. Anweisungen zur Installation der Säulenmodul-Umschaltbox finden Sie
