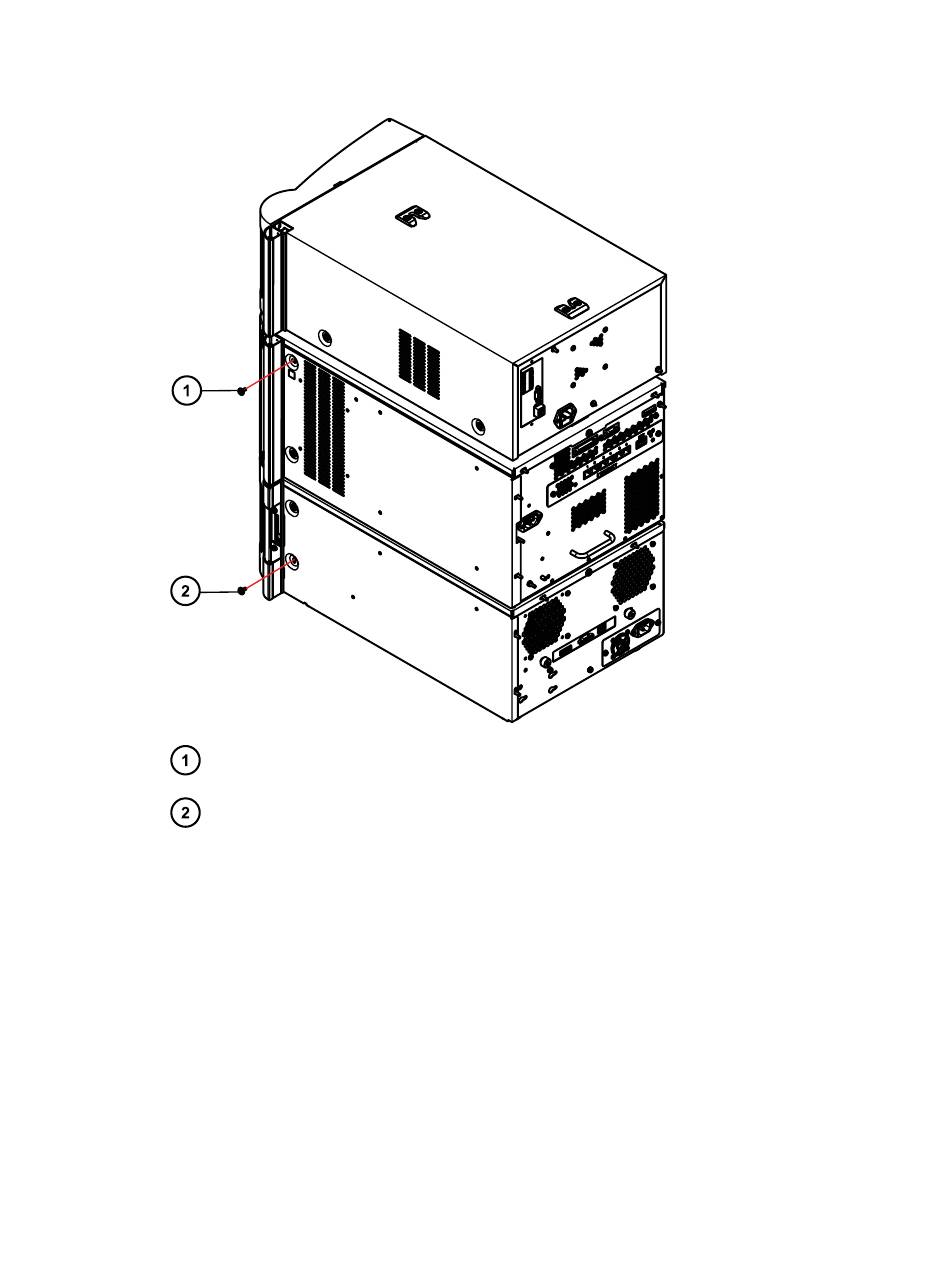

Abbildung 2–4: Entfernen der Schrauben vom Gehäuse des Sample Managers und
des Solvent Managers
Oben befestigte Schraube am Gehäuse des Sample Managers
Unten befestigte Schraube am Gehäuse des Solvent Managers
3. Lösen und entfernen Sie mithilfe des T20 TORX-Schraubendrehers die entsprechende
Schraube auf der rechten Seite des Gehäuses des Sample Managers bzw. CM-A (siehe
vorherige Abbildungen für Ihre Konfiguration).
Wichtig:
Heben Sie die Schraube zur späteren Verwendung auf.
4. Entfernen Sie die entsprechende Schraube an der rechten Seite des Gehäuses des
Solvent Managers (siehe obige Abbildungen für Ihre Konfiguration).
Wichtig:
Heben Sie die Schraube zur späteren Verwendung auf.
5. Nehmen Sie die beiden in Schritt 3 und 4 entfernten Schrauben sowie zwei weitere
M4 × 16-Schrauben aus dem Integrationskit zur Hand und befestigen Sie damit die oberen
und unteren Adapterhalterungen am Gehäuse des Sample Managers (CM-A) und Solvent
Managers. Beachten Sie dabei die auf der folgenden Abbildung gezeigte Ausrichtung.
