Beispiel:
Tab. 7: Ausgangsdaten
Pumpentyp:
Anlagendruck Pm:
Hubvolumen
Tab. 8: Damit ist:
F =
26 (für 1-Zylinder-Dosierpumpen (siehe
Pumpenbauart" auf Seite 24 ))
C =
1,43 (für 1,1 * Pm = 1,5 (siehe
C" auf Seite 24 ))
V
=
0,8 * C * F * V
0
0,8 * 1,43 * 26 * 0,06134 =
1,907 l
Deshalb den Pulsationsdämpfer mit V = 2,5 l wählen.

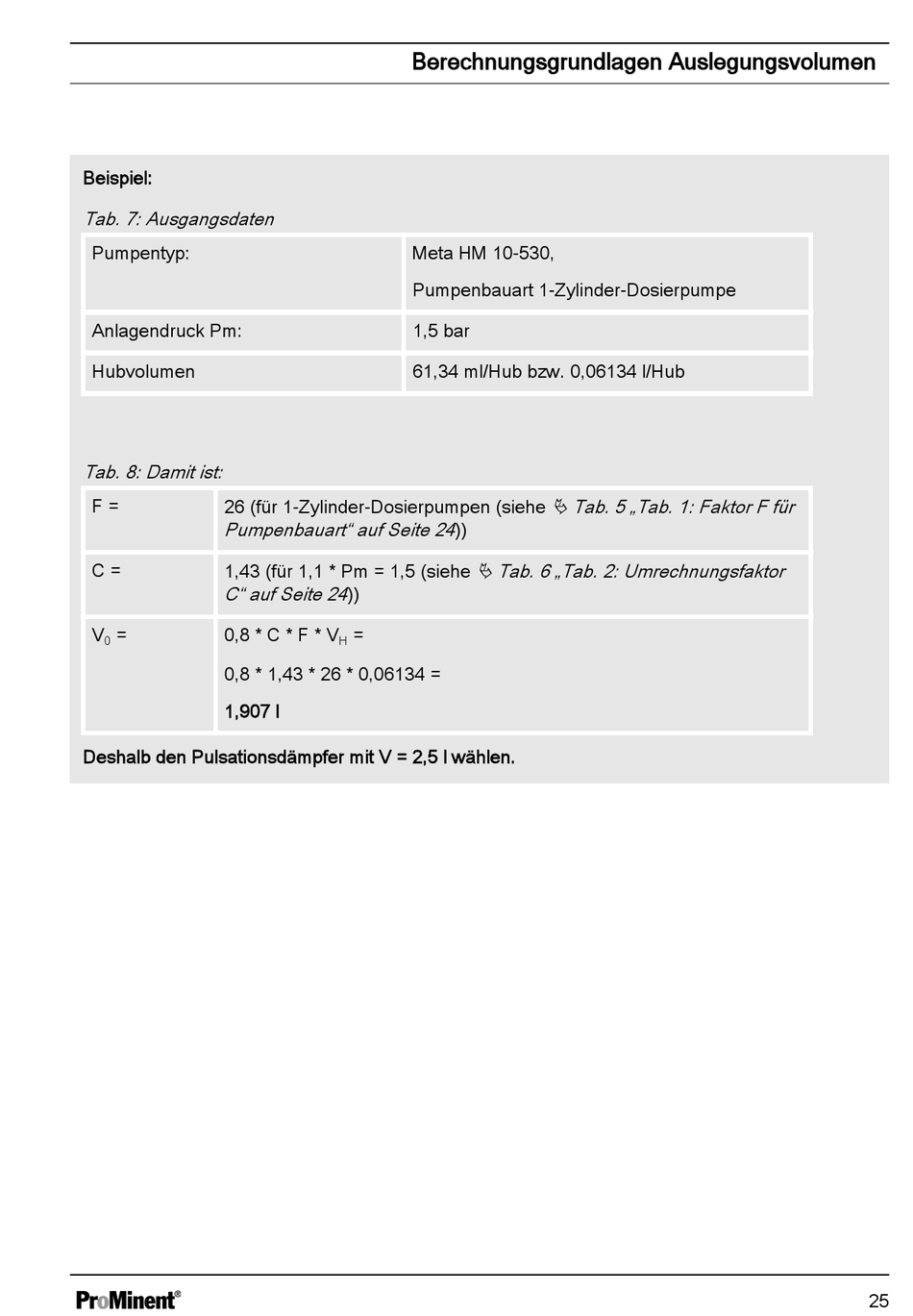

Berechnungsgrundlagen Auslegungsvolumen
Meta HM 10-530,
Pumpenbauart 1-Zylinder-Dosierpumpe
1,5 bar
61,34 ml/Hub bzw. 0,06134 l/Hub
Ä Tab. 6 „Tab. 2: Umrechnungsfaktor
=
H
Ä Tab. 5 „Tab. 1: Faktor F für
25
