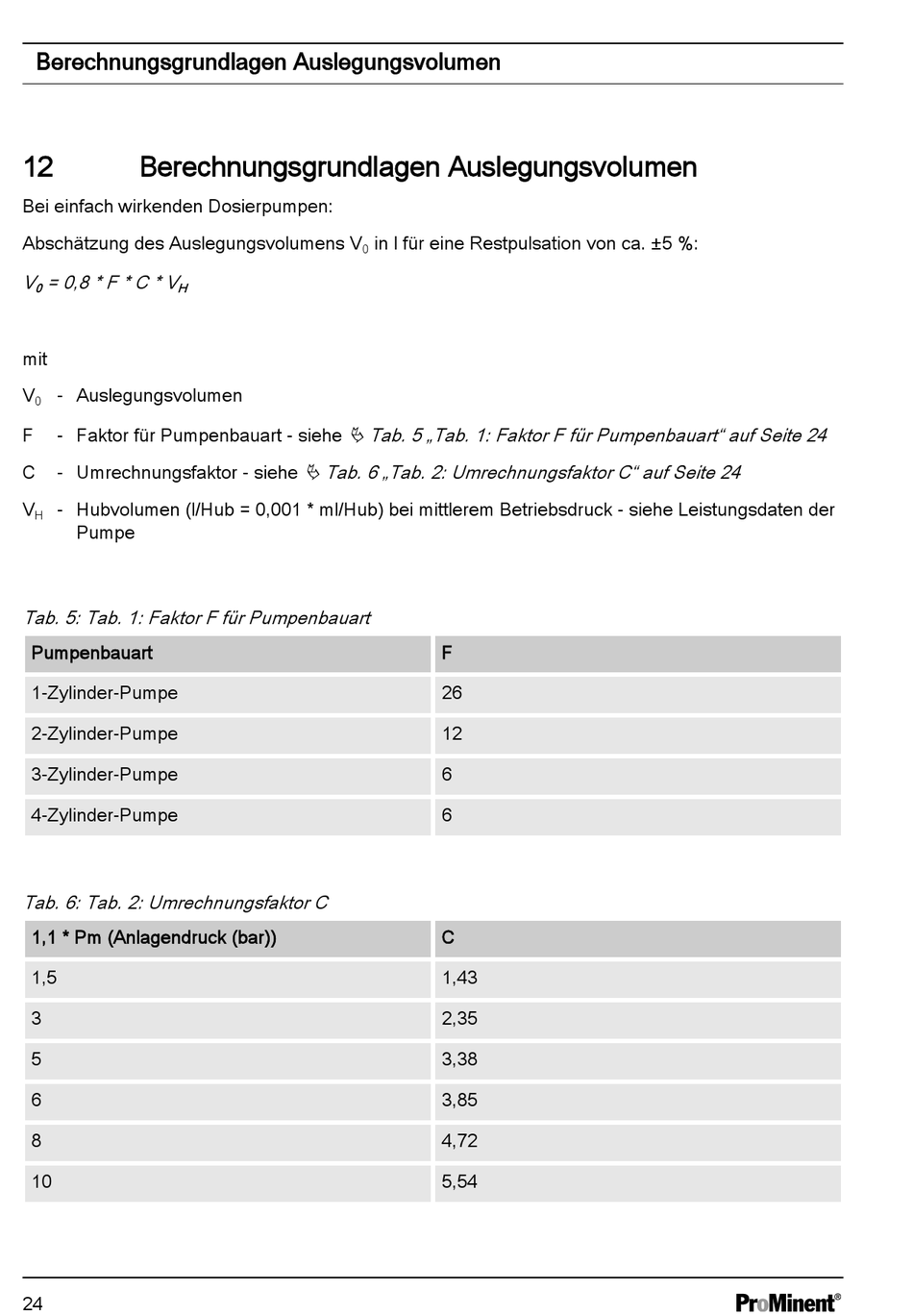

Berechnungsgrundlagen Auslegungsvolumen
12
Berechnungsgrundlagen Auslegungsvolumen
Bei einfach wirkenden Dosierpumpen:
Abschätzung des Auslegungsvolumens V
V
= 0,8 * F * C * V
0
H
mit
V
- Auslegungsvolumen
0
F
- Faktor für Pumpenbauart - siehe
C
- Umrechnungsfaktor - siehe
V
- Hubvolumen (l/Hub = 0,001 * ml/Hub) bei mittlerem Betriebsdruck - siehe Leistungsdaten der
H
Pumpe
Tab. 5: Tab. 1: Faktor F für Pumpenbauart
Pumpenbauart
1-Zylinder-Pumpe
2-Zylinder-Pumpe
3-Zylinder-Pumpe
4-Zylinder-Pumpe
Tab. 6: Tab. 2: Umrechnungsfaktor C
1,1 * Pm (Anlagendruck (bar))
1,5
3
5
6
8
10
24
in l für eine Restpulsation von ca. ±5 %:
0
Ä Tab. 5 „Tab. 1: Faktor F für Pumpenbauart" auf Seite 24
Ä Tab. 6 „Tab. 2: Umrechnungsfaktor C" auf Seite 24
F
26
12
6
6
C
1,43
2,35
3,38
3,85
4,72
5,54
