Geräteübersicht
Position Bezeichnung
F „F7: TmpMdul"
G „F6: TmpAmb"
LED der Sunny SensorBox
Zustand
aus
leuchtet dauerhaft
blinkt 2x sehr schnell
blinkt im Sekundentakt

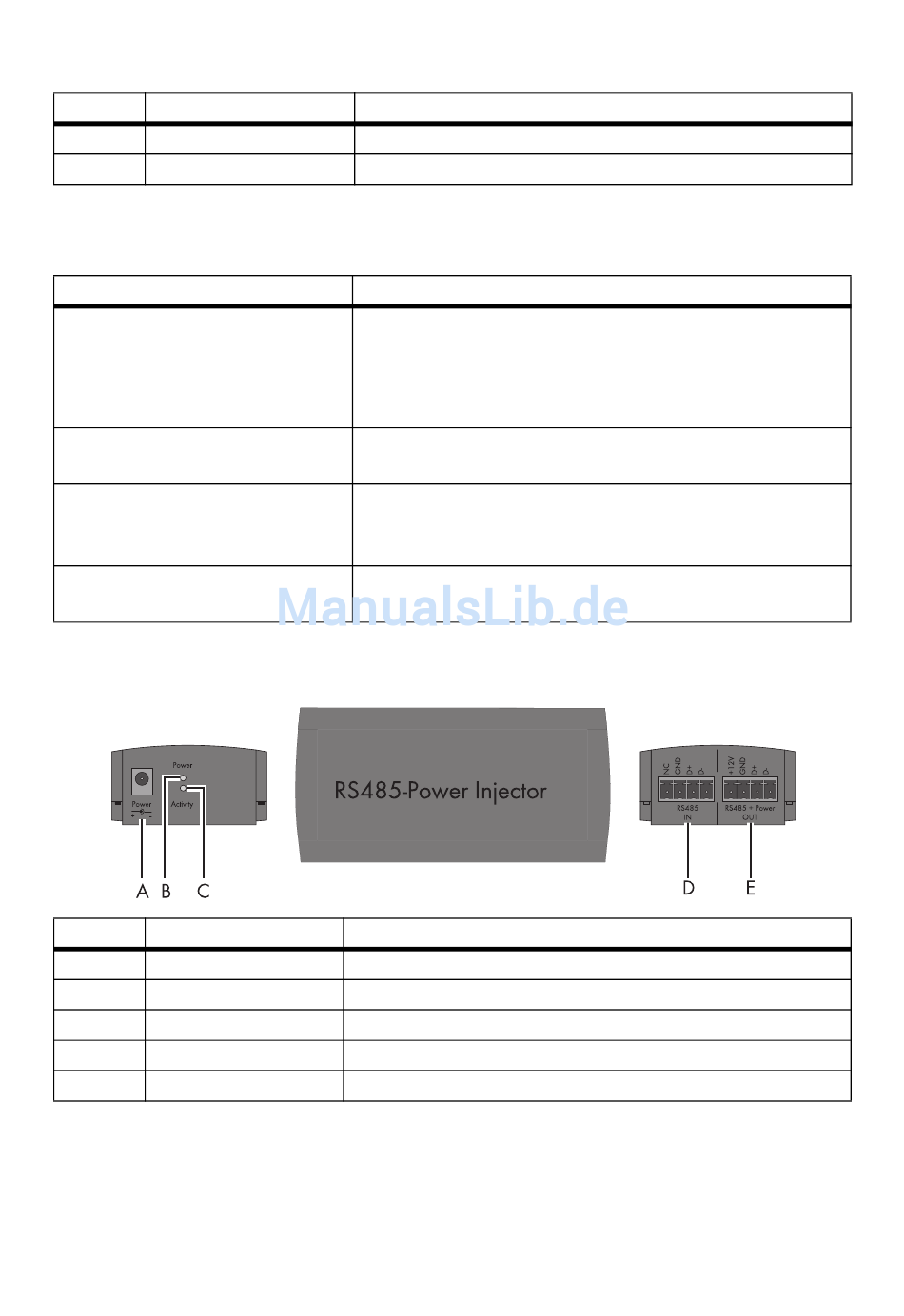

5.2 Geräteübersicht des RS485-Power Injector
Position Bezeichnung
A „Power"
B „Power" LED
C „Activity" LED
D „RS485 IN"
E „RS485 + Power OUT" Anschluss für die Sunny SensorBox
16 Sensorbox-IDE100914
Bedeutung
Anschlussklemme für den Modultemperatursensor
Anschlussklemme für den Umgebungstemperatursensor
Bedeutung
• Die Sunny SensorBox hat keinen Strom.
• Während der Startphase ist die LED für 10 Sekunden
aus.
• Während eines Resets ist die LED für 60 Sekunden aus.
Die Sunny SensorBox ist an die Spannungsversorgung
angeschlossen und ist betriebsbereit.
Die Sunny SensorBox ist an die Spannungsversorgung
angeschlossen und empfängt Daten über den RS485-
Kommunikationskanal.
Störung in der Firmware (siehe Kapitel 11 „Fehlersuche"
(Seite 69)).
Bedeutung
Anschluss für das Steckernetzteil
LED für die Spannungsversorgung
LED für den Datenverkehr
Anschluss für den RS485-Kommunikationsbus
