SMA SUNNY SENSORBOX Installationsanleitung Seite 49

SMA Solar Technology AG

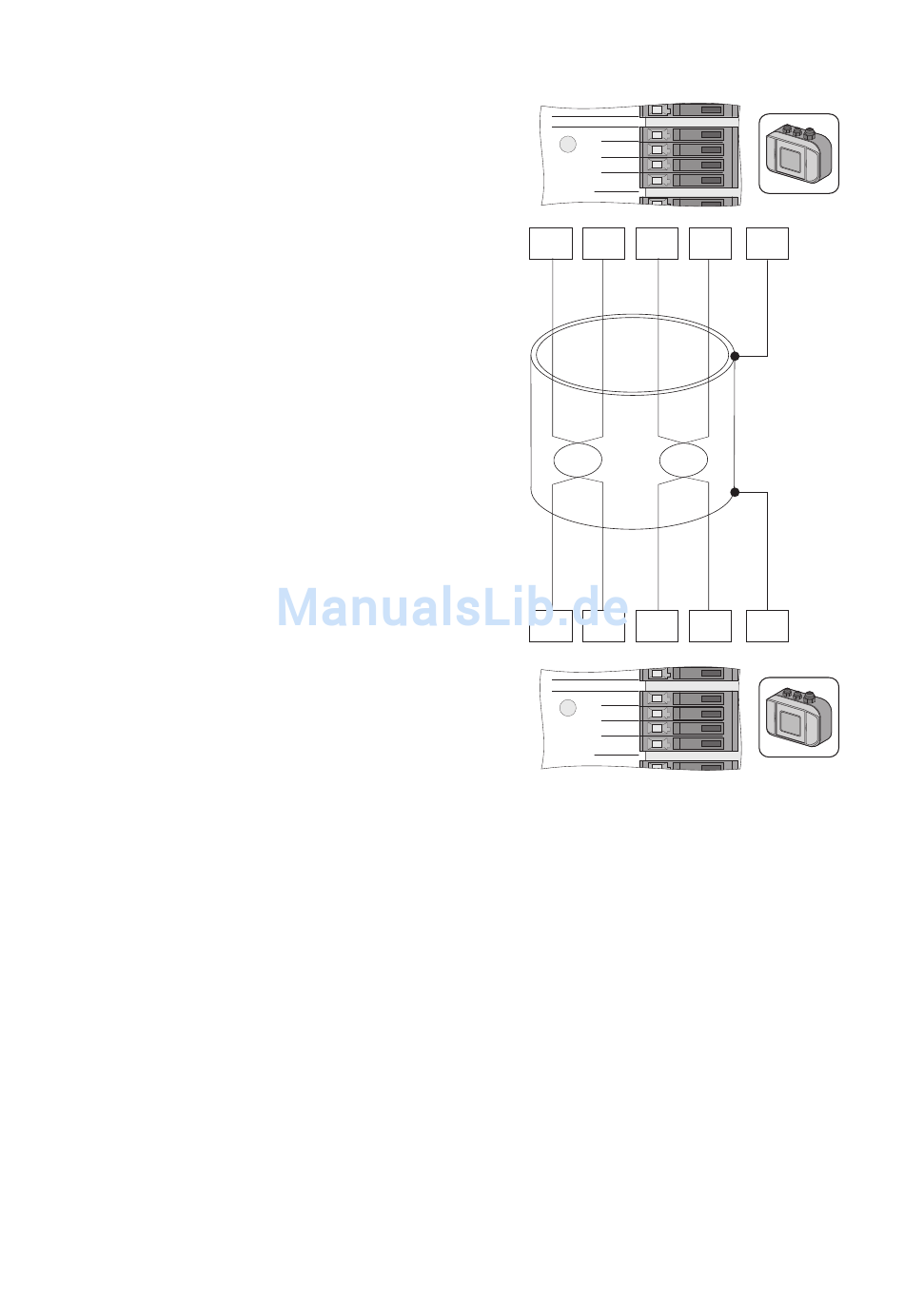

23. RS485-Kommunikationskabel an die Klemmen
„F1: IN RS485" der Sunny SensorBox anschließen.
Beachten Sie die notierten Adernfarben.
24. Korrekten Sitz der Dichtung der Kabelverschraubung prüfen.
25. Überwurfmutter handfest auf die Kabelverschraubung drehen, um das RS485-
Kommunikationskabel zu fixieren (Drehmoment: 0,8 Nm).
26. Bei Bedarf eine weitere Sunny SensorBox oder einen weiteren RS485-Busteilnehmer
anschließen (siehe Seite 46 oder Seite 50).
27. Prüfen, ob der Abschlusswiderstand gesteckt ist (siehe Kapitel 9.2 „RS485-Bus an
Sunny SensorBox terminieren" (Seite 62)).
28. Sunny SensorBox schließen (siehe Seite 61).
☑ Die weitere Sunny SensorBox ist angeschlossen.
Installationsanleitung
Wind IP -
+12 V
GND
F2: OUT D +
D -
RS485
+12 V
+12V GND D+ D-
+12V GND D+ D-
Wind IP -
+12 V
GND
F2: OUT
D +
D -
RS485
+12 V
Sensorbox-IDE100914
Inbetriebnahme
PE
PE
