SMA SUNNY SENSORBOX Installationsanleitung Seite 57

SMA Solar Technology AG

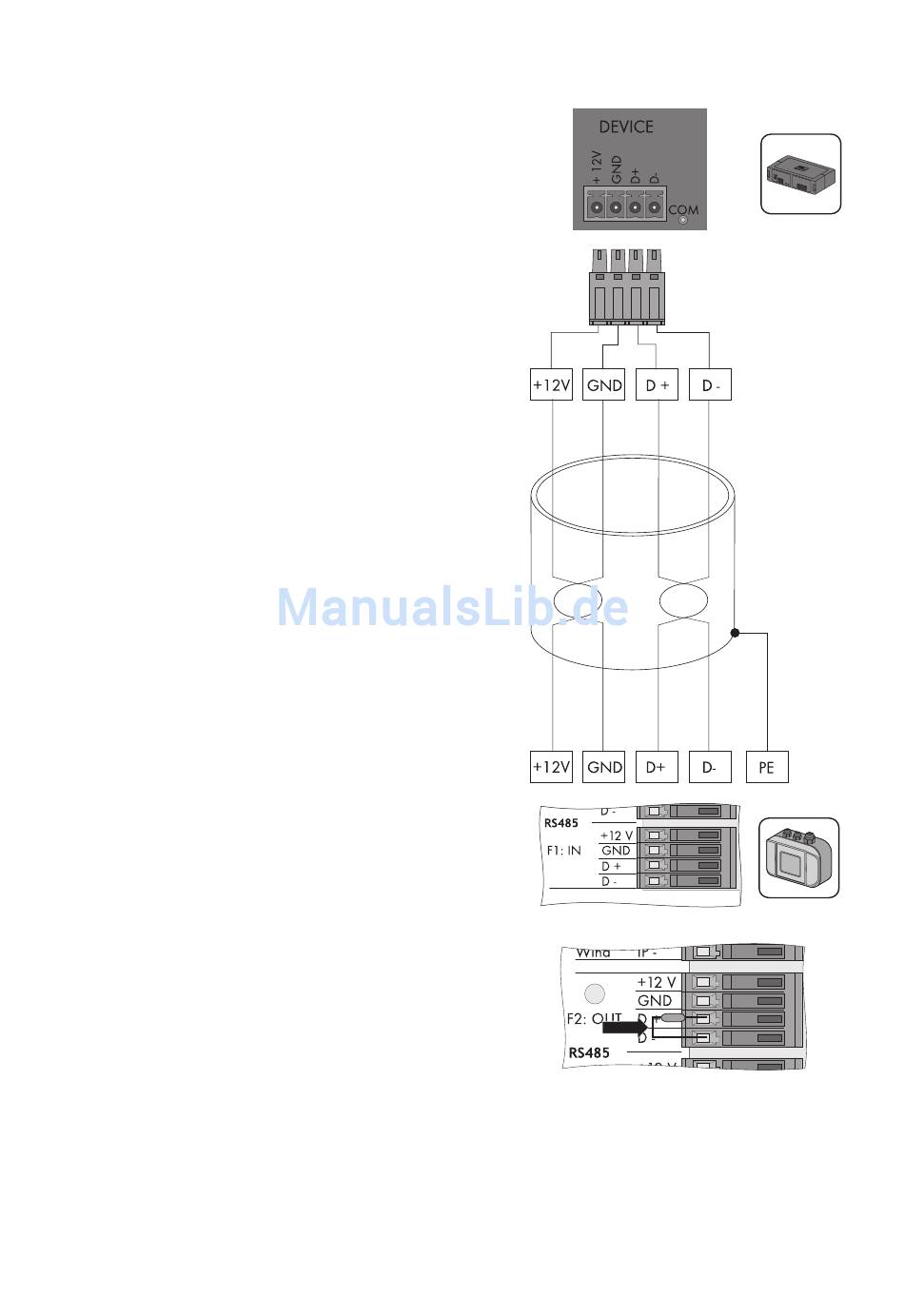

15. Adern an die Klemmen „RS485 F1: IN" der
Sunny SensorBox anschließen. Beachten Sie die
notierten Adernfarben.
16. Prüfen, ob der Abschlusswiderstand am Anschluss
„RS485 F2: OUT" gesteckt ist. Der
Abschlusswiderstand muss gesteckt sein.
17. Korrekten Sitz der Dichtung der Kabelverschraubung prüfen.
18. Überwurfmutter handfest auf die Kabelverschraubung drehen, um das Kabel zu fixieren
(Drehmoment: 0,8 Nm).
☑ Der SMA Power Injector mit Bluetooth ist an die Sunny SensorBox angeschlossen. Sie können
nun die Sunny SensorBox über den SMA Power Injector mit Bluetooth mit Spannung versorgen.
Installationsanleitung
Inbetriebnahme
Sensorbox-IDE100914 57
