5 Anschlussbereich des Sunny Island

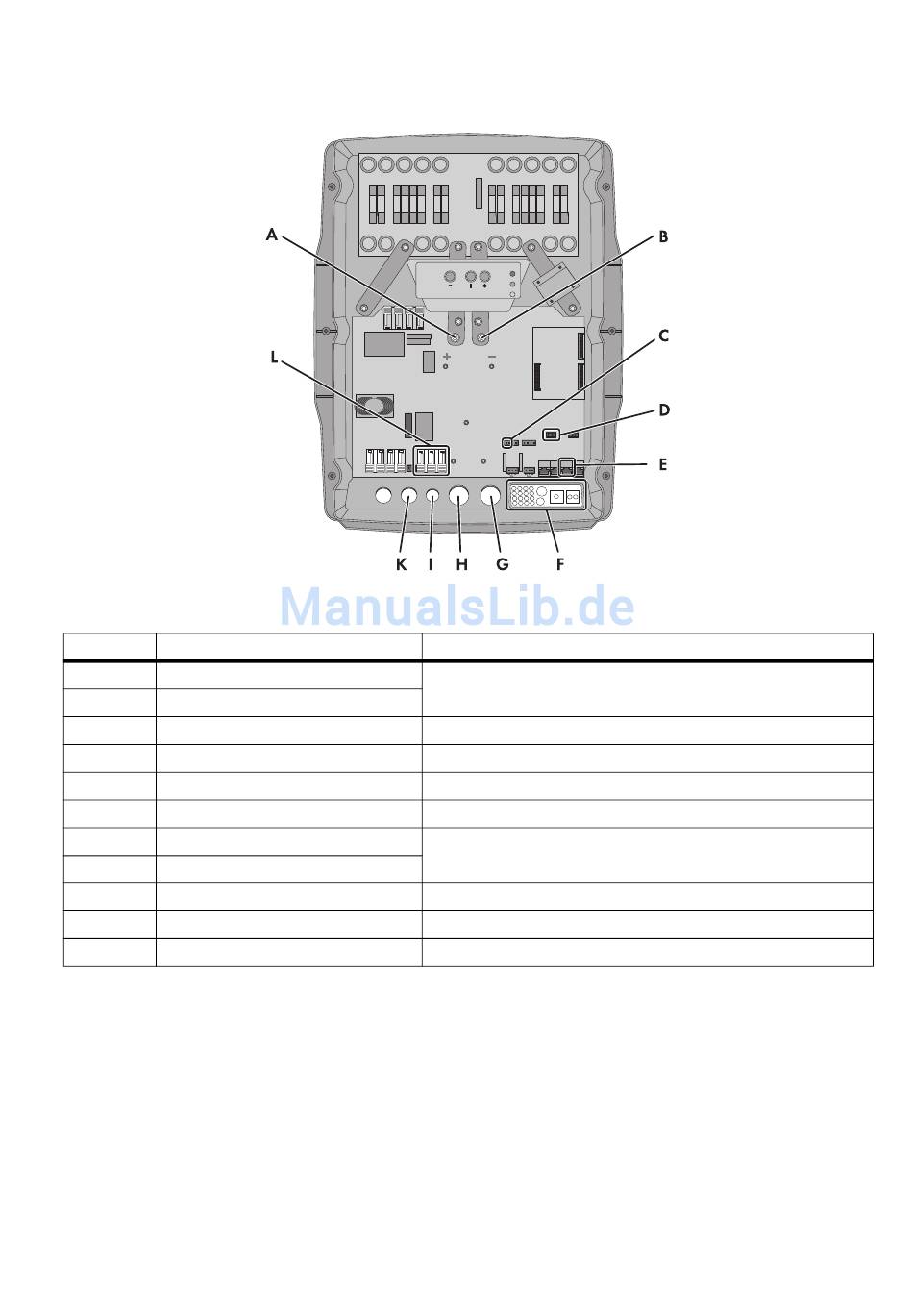

Abbildung 3: Gehäuseöffnungen und Anschlussbereiche des Sunny Island
Position Bezeichnung
A Anschluss DC +
B Anschluss DC −
C Anschluss BatTmp
D Schnittstellensteckplatz
E Anschluss ComSyncIn
F Kabeldurchführungsplatte
G Gehäuseöffnung DC −
H Gehäuseöffnung DC +
I Gehäuseöffnung PE
K Gehäuseöffnung AC2
L Anschluss AC2
* Batterietemperatursensor ist ausschließlich bei Bleibatterien erforderlich.
** Batteriemanagement ist ausschließlich bei Lithium-Ionen-Batterien erforderlich.
*** Das Erdungskabel kann Bestandteil eines 3-adrigen AC-Kabels sein.
Schnelleinstieg

Beschreibung

Anschlüsse des Sicherungslasttrennschalters (z. B. BatFuse) der
Batterie
Anschluss des Batterietemperatursensors*
Schnittstellensteckplatz für Speedwire Datenmodul Sunny Island
Anschluss des Batteriemanagements**
‒
Gehäuseöffnungen für die Kabel der Batterie
Gehäuseöffnung für das Erdungskabel***
Gehäuseöffnung für das AC-Kabel
Anschluss des AC-Verteilerkastens
5 Anschlussbereich des Sunny Island
