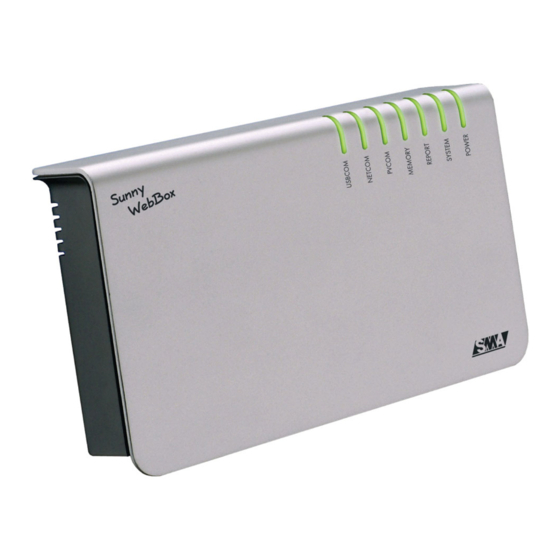

SMA Sunny WebBox Bedienungsanleitung
Kommunikationszentrale für solarkraftwerk
Vorschau ausblenden
Andere Handbücher für Sunny WebBox:
- Handbuch (100 Seiten) ,
- Bedienungsanleitung (96 Seiten) ,
- Technische beschreibung (92 Seiten)
Verwandte Anleitungen für SMA Sunny WebBox
Inhaltszusammenfassung für SMA Sunny WebBox
- Seite 1 Sunny WebBox Die Kommunikationszentrale für Ihr Solarkraftwerk SWebBox-TDE075125 98-0001525...
-
Seite 3: Inhaltsverzeichnis
Verwendete Symbole ..... . . 7 Die Sunny WebBox ..... . . 9 Einsatzmöglichkeiten . - Seite 4 9.1.1 Anmelden an der Sunny WebBox ..... .35 Erste Inbetriebnahme ..... . 36 9.2.1...
- Seite 5 10.9.2 10.10 Die Sunny WebBox anhalten....64 Fehlersuche ......65 11.1...
- Seite 6 Technologie AG 11.1.1 Sunny WebBox ........65 11.1.2 Ethernet Anschluss .
-
Seite 7: Hinweise Zu Dieser Anleitung
1 Hinweise zu dieser Anleitung 1.1 Gültigkeitsbereich Diese Technische Beschreibung beschreibt die Installation, Inbetriebnahme und Bedie- nung der Sunny WebBox ab der Firmwareversion 1.42 und ab der Hardwareversion 1.2 Zielgruppe Diese Dokumentation ist für den Installateur und den Benutzer. Einige in diesem Doku- ment beschriebene Tätigkeiten dürfen nur von Elektrofachkräften ausgeführt werden... - Seite 8 Hinweise zu dieser Anleitung Technologie AG Hinweis Ein Hinweis kennzeichnet Informationen, die für den optimalen Betrieb des Pro- duktes wichtig sind. SWebBox-TDE075125 Technische Beschreibung...
-
Seite 9: Die Sunny Webbox
Technologie AG Die Sunny WebBox 2 Die Sunny WebBox Was ist neu? Ab der Firmwareversion 1.42 und der Hardwareversion E1 hat die Sunny WebBox die folgende neue Funktion: • Reset-Taste 2.1 Einsatzmöglichkeiten Die Sunny WebBox ist die Verbindung zwischen der Solaranlage und dem Betreiber. -
Seite 10: Funktionsübersicht
Portal visualisiert werden. Der Datentransfer zu Sunny Portal erfolgt in wählbaren Intervallen. Einen Überblick über die Anlage liefert die Sunny WebBox über die Web-Oberfläche. Mit der optionalen Sunny SensorBox und den Sensoren können Sie Umweltdaten an Ihrer PV-Anlage erfassen, die für eine Leistungsüberwachung relevant sind. Zu diesem Zweck verfügt die Sunny SensorBox standardmäßig einen integrierten Einstrahlungssen-... -
Seite 11: Lieferumfang
1 Technische Beschreibung mit Bohrschablone je 1 Modem Kabel mit RJ11 Stecker und RJ11 auf TAE Adapter (nur bei der Bestell-Option analoges Modem SUNNYWEBBOX-x3xx) 1 SD-Karte — in Sunny WebBox eingesteckt (nur bei der Bestell-Option Speicher SUNNYWEBBOX-xx1x, -xx2x oder -xx3x) 1 SWR-COM-USB mit Zubehör inkl. -
Seite 12: Identifikation
Die Sunny WebBox Technologie AG 1 Umschlag mit T-Mobile Vertrag und ein Informationsblatt mit PIN und PUK. Die SIM-Karte ist bereits in der Sunny WebBox eingebaut. (nur bei der Bestelloption GSM-Modem SUNNYWEBBOX-x6xx) 2.4 Identifikation 2.4.1 Typenschild Sie können die Sunny WebBox mit Hilfe des Ty- penschildes (siehe Abbildung rechts) identifizie- www.SMA.de... -
Seite 13: Sicherheit
Schäden am Gerät verursachen und eine Gefahr für Personen darstellen. Bestimmungsgemäße Verwendung Die Sunny WebBox ist ein Datenlogger, der Daten Ihrer PV-Anlage sammelt und für den Benutzer über eine Web-Oberfläche oder einem Internetportal bereitstellt. Der Datenlogger ist nur nach den Angaben dieser Technischen Beschreibung einzuset- zen. - Seite 14 Sicherheit Technologie AG Datensicherheit Die Sunny WebBox kann an das Internet angeschlossen werden, was ein Si- cherheitsrisiko beinhaltet. SMA empfiehlt das Anmeldepasswort nach der Erstinstallation zu ändern und es vor dem Zugriff unberechtigter Dritter zu schützen.Wählen Sie für Ihr Pass- wort eine Zahlen-Buchstaben-Kombination mit mindestens acht Zeichen.
-
Seite 15: Montage
Technologie AG Montage 4 Montage Die Sunny WebBox kann als Tisch- oder Wandgerät genutzt werden. Bei der Wand- montage ist wahlweise eine direkte Montage oder eine Hutschienenmontage möglich. Auf den folgenden Seiten ist die Montage beschrieben. 4.1 Wahl des Montageorts Beachten Sie die folgenden Umgebungsbedingungen. -
Seite 16: Vorbereitung Für Den Betrieb Mit Gsm-Modem
Die nachträgliche Freischaltung ist unter Angabe des zum Vertrag gehörenden Kunden-Kennworts auch telefonisch bei der zuständigen Service-Hotline möglich. Fra- gen Sie im Zweifelsfall bei Ihrem Mobilfunk-Anbieter nach. Abgehende Datenverbindungen von der Sunny WebBox (Einwahl bei einem Internet Dienstanbieter) sind ohne zusätzliche Datennummer möglich. 4.2.2 Auswahl des GSM-Tarif Zur Auswahl des richtigen GSM-Tarif ist das anfallende Datenvolumen der angeschlos- senen Geräte entscheidend. -
Seite 17: Nachrüsten Einer Sim-Karte
Vermeiden Sie Berührungen mit Bauteilanschlüssen und Steckerkontakten. • Erden Sie sich bevor Sie Arbeiten am Gerät vornehmen. Wenn Sie Ihre Sunny WebBox ohne SIM-Karte bestellt haben, dann gehen Sie wie folgt vor, um die SIM-Karte nachzurüsten. SIM-Karte nachrüsten 4 Schrauben auf der Rückseite mit ei- nem Kreuzschraubendreher lösen... -
Seite 18: Hinweise Zum Aufstellungsort
GSM-Antennenkabel handfest auf den Antennenanschluss der Sunny WebBox schrauben. Antenne auf das GSM-Antennenkabel schrauben. PC über Ethernet an die Sunny WebBox anschließen (Siehe Kapitel 6 „Anschluss an den Laptop / PC” (Seite 28). Einrichten der Ethernetverbindung (Siehe Kapitel 9.2 „Erste Inbetriebnahme” (Sei- te 36)). -
Seite 19: Montage Der Gsm-Antenne
Wenn Sie die Sunny WebBox als Tischgerät verwenden, dann beachten Sie folgende Punkte: • Verlegen Sie die Kabel so, dass sich die Kabel nicht selbsttätig, durch ihr Eigen- gewicht lösen können. • Decken Sie die Sunny WebBox nicht ab, dies kann zu einem Wärmestau im Gerät führen. Technische Beschreibung SWebBox-TDE075125... -
Seite 20: Wandmontage
Montage Technologie AG 4.3.2 Wandmontage Position der Sunny WebBox mit Hilfe der Bohrschablone an der Wand bestimmen und Bohrlöcher mit Stift markieren. Löcher (Durchmesser: 6 mm) an gekennzeichneter Stelle bohren und die mitgelie- ferten Dübel einsetzen. Schrauben eindrehen und ca. 6 mm aus der Wand stehen lassen. -
Seite 21: Anschluss An Den Wechselrichter
Alle aufgeführten Sicherheitshinweise der Wechselrichter-Dokumentation beachten. Die Wechselrichter der Solaranlage können die Daten über verschiedene Kommunika- tionsarten zur Sunny WebBox schicken. Beachten Sie die folgenden allgemeinen Hin- weise zur Kommunikation: • Die Art der Kommunikation muss bei der Bestellung angegeben werden und ist auf dem Typenschild aufgedruckt;... -
Seite 22: Empfehlungen Zur Verkabelung
• Die maximale Kabellänge im jeweiligen RS485-Bus beträgt 1200 m Wir empfehlen folgende Kabeltypen für den Außenbereich: • SMA Kommunikationskabel: COMCAB-OUTxxx* *erhältlich in den Längen xxx=100 m/200 m/500 m und 1000 m. • Leoni Kabel GmbH: L45467-J17-B115 Sie können für den Außenbereich auch ein Kommunikationskabel nehmen, dass für den Innenbereich geeignet ist, wenn Sie es durch einen entsprechenden Kabelkanal vor UV- Strahlung schützen. -
Seite 23: Jumperfunktion
RS485-Datenbusses zu gewährleisten, muss dieser an beiden Enden terminiert werden. A BC 2 3 5 7 A BC Sunny WebBox befindet sich an einem der beiden Endpunkte des RS485-Datenbusses: • Jumper auf J1A stecken. Signalvorspannung (Jumper J1B, Jumper J1C) Um eine ausreichend gute Signalqualität des RS485-Datenbusses zu gewährleisten, muss... -
Seite 24: Verdrahtungsplan
Alle aufgeführten Sicherheitshinweise der Wechselrichter-Dokumentation beachten. Drei Adern des vieradrigen Kabels an die Klemmen für die Kontakte 2, 7 Sunny Web- und 5 des SMA-COM-Steckers an- schließen. 2 3 5 7 Die unbenutzte vierte Ader kürzen, so A BC dass kein Kurzschluss entsteht. -
Seite 25: Verkabelung Am Wechselrichter
Die Lage der Kommunikationsschnittstelle und deren Anschlüsse entnehmen Sie der Wechselrichter Dokumentation. 10. Pin 2 der Schnittstelle der Sunny WebBox mit Pin 2 der Kommunikationsschnittstel- le des Wechselrichters verbinden. 11. Pin 7 der Schnittstelle der Sunny WebBox mit Pin 7 der Kommunikationsschnittstel- le des Wechselrichters verbinden. -
Seite 26: Netzleitungskommunikation
Es wird das SMA Powerline Steckermodem SWR-COM-USB benötigt, dieses Ste- ckermodem kann als Zubehör zur Sunny WebBox mitbestellt werden. • Bis zu 50 Wechselrichter können an eine Sunny WebBox angeschlossen werden. • Jeder Wechselrichter benötigt eine Netzleitungsschnittstelle (NLM Piggy-Back). •... -
Seite 27: Ethernet
5.3 Ethernet Switch Eigenschaften der Ethernet Kommunikation: • Bis zu 50 Geräte können an eine Sunny WebBox angeschlossen werden, wobei ein Sunny Central aus mehr als einem Gerät bestehen kann. • Jeder Sunny Central benötigt einen Ethernetanschluss. 5.3.1 Empfehlungen zur Verkabelung Die Kabellänge und -qualität können sich negativ auf die Signalqualität auswirken. -
Seite 28: Anschluss An Den Laptop / Pc
Technologie AG 6 Anschluss an den Laptop / PC Zur Erstinbetriebnahme muss die Sunny WebBox mit einem Laptop / PC über das Ether- net-Netzwerk konfiguriert werden. Ob die Sunny WebBox hierzu nur vorübergehend direkt an einen Laptop / PC angeschlossen wird, oder dauerhaft in ein Netzwerk inte- griert wird, ist dabei irrelevant. -
Seite 29: Verkabelungsschema
Wenn dies nicht der Fall ist, dann sehen Sie in der Dokumentation des Switchs oder Routers nach. 6.2 Direkter Anschluss an PC Ein PC kann über Ethernet direkt an die Sunny WebBox angeschlossen werden. Direkter Anschluss an einen PC Verwenden Sie hierzu das blaue Ethernet-Kabel (Crossover-Kabel), das der Sunny WebBox beiliegt. -
Seite 30: Einwahl In Die Sunny Webbox Per Modem
Anschluss an den Laptop / PC Technologie AG 6.3 Einwahl in die Sunny WebBox per Modem Über das interne Modem kann sich der PC direkt in die Sunny WebBox einwählen. Eigenschaften der Kommunikation über das interne Modem • Der PC muss mit einem Modem (analog, ISDN mit CAPI-Treiber oder GSM) aus- gestattet sein. -
Seite 31: Anschluss An Die Telefondose
Signalqualität auswirken. • Benutzen Sie ein handelsübliches, hochwertiges Kabel. Der Telefonstecker für die TAE Dose muss vom Typ N sein. Der Anschluss auf der Seite der Sunny WebBox ist ein RJ11-Westernstecker. • Die maximal zulässige Kabellänge für analoge Telefone beträgt 200 m. -
Seite 32: Anschluss An Eine Rj11 Dose
Anschluss an die Telefondose Technologie AG 7.2 Anschluss an eine RJ11 Dose Zum Anschluss der Sunny WebBox an einen analogen Telefonanschluss verwenden Sie das beiliegende Telefonkabel. 7.2.1 Empfehlungen zur Verkabelung Sollte das mitgelieferte Telefonkabel nicht lang genug sein, beachten Sie beim Kauf Ih- res Kabels die fogenden Hinweise. -
Seite 33: Anschluss Der Spannungsversorgung
Steckernetzteil in die Steckdose stecken. Wenn die SYSTEM-LED grün leuchtet ist die WebBox betriebsbereit. Startphase der Sunny WebBox Nach dem Einstecken des Steckernetzteils benötigt die Sunny WebBox ca. 1 Minute zum Starten. Erst dann ist sie über den integrierten Webserver an- sprechbar. -
Seite 34: Inbetriebnahme Der Sunny Webbox
Inbetriebnahme der Sunny WebBox Technologie AG 9 Inbetriebnahme der Sunny WebBox Die Bedienung der Sunny WebBox erfolgt über die integrierte Web-Oberfläche. Die folgende Abbildung zeigt die Startseite der Web-Oberfläche. Abmelde-Knopf Navigationsleisten Momentanleistung Sprachauswahl Passwort-Feld und An-/Abmelde- Knopf Hardware- Firmware-Version Nach der Anmeldung können Sie über die Navigationsleisten zu den Seiten navigie- ren, über die Sie zum Beispiel die Ethernet-Netzwerk-Einstellungen oder Parameterän-... -
Seite 35: Der Anmeldebildschirm
Wenn beide Passwörter gleich lauten, erfolgt die Anmeldung als Installateur. Um zu verhindern, dass widersprüchliche Änderungen von zwei Benutzern gleichzeitig durch- geführt werden, kann sich immer nur ein Benutzer auf die Sunny WebBox einloggen. Der Installateur hat gegenüber dem Benutzer folgende zusätzliche Rechte: •... -
Seite 36: Erste Inbetriebnahme
Nach 10 Minuten Inaktivität meldet die Sunny WebBox Sie automatisch wie- der ab. 9.2 Erste Inbetriebnahme Bevor Sie die Sunny WebBox das erste Mal nutzen, müssen Sie die Sunny WebBox in Ihr Ethernet-Netzwerk integrieren. Folgenden Schritte sind notwendig: • Konfiguration des PCs um auf die Sunny WebBox zuzugreifen; siehe Kapitel 9.2.1 „Netzwerk-Einrichtung des PCs”... - Seite 37 Technologie AG Inbetriebnahme der Sunny WebBox Die folgenden Schritte führen Sie durch die Einrichtung der Netzwerkadresse eines PCs. Folgende Schritte sind notwendig: • Einrichten einer zweiten IP-Adresse am PC. • Einrichten der Proxyserver Ausnahmeregeln des Internet Explorers. Betriebssystem Die folgenden Bezeichnungen gelten für Windows 2000 mit dem Internet Explorer 6.
-
Seite 38: Ausnahmeregeln Des Proxyserver Im Internet Explorer
„Anschluss an den Laptop / PC” (Seite 28) nach. 9.2.2 Netzwerk-Einrichtung der Sunny WebBox Die folgenden Schritte führen Sie durch die Integration der Sunny WebBox in Ihr Ether- net-Netzwerk. Je nachdem ob Ihre PV-Anlagendaten an Sunny Portal gesendet werden sollen oder nicht, sind mehr oder weniger Einstellungen notwendig. Folgende Schritte sind notwendig: •... - Seite 39 Eingeben der für Ihr Ethernet-Netzwerk gültigen Daten. Die Eingabe für die Gate- way-Adresse und die DNS-Server-Adresse ist nur nötig, wenn die Sunny WebBox Daten an Sunny Portal senden soll. IP-Adresse — Das ist die Adresse, unter der die Sunny WebBox über den Inter- net Explorer erreichbar ist. Vergabe der IP-Adressen Jede IP-Adresse darf nur einmal im Ethernet-Netzwerk vorkommen.
-
Seite 40: Einstellen Der Verwendeten Netzwerk-Ports
IP-Adresse von Ihnen bezogen haben. Die Sunny WebBox kann dann anhand Ihrer MAC-Adresse identifiziert werden. Sie finden die MAC-Adresse Ihrer Sunny WebBox auf dem Typenschild und auf der Seite „WebBox / Info“. Dynamische IP-Adresse auswählen, indem Sie in den Kreis davor aktivieren. -
Seite 41: Modem Einrichtung Der Sunny Webbox
Technologie AG Inbetriebnahme der Sunny WebBox Webservice-Port Der Port über den die Sunny WebBox Daten an Sunny Portal versendet und Firmwareupdates lädt. 9.3 Modem Einrichtung der Sunny WebBox Für die direkte Verbindung Ihres PCs über das Telefonnetz und dem internen Modem (GSM oder Analog) der Sunny WebBox sind folgende Einstellungen notewendig: •... -
Seite 42: Dfü Verbindung Einrichten
öffnet sich. 21. Kontrollkästchen „Mit Landes- und Ortsvorwahl wählen“ deaktivieren. 22. Die Rufnummer von Ihrer Sunny WebBox eingeben. Wenn Ihr PC an einer Telefonanlage hängt und zur Amtsholung immer eine 0 vor- gewählt werden muss, muss die 0 vor der Rufnummer mit eingegeben werden. - Seite 43 Die DFÜ Verbindung ist eingerichtet. Einwählen in die Sunny WebBox 32. Internet Explorer öffnen. 33. Direkte Verbindung über die eben erstellte DFÜ-Verbindung herstellen. 34. Startseite der Sunny WebBox über die Adresszeile aufrufen (http:// 192.168.0.168). Der Startbildschirm der Sunny WebBox öffnet sich. Technische Beschreibung...
-
Seite 44: Wechselrichter/Sunny Sensorbox Erfassen
Kommunikationsbus der Zentralwechselrichterseite. Im Auslieferzustand ist die Subnetzmaske auf 0.0.0.0 eingestellt. Übertragungsprotokoll der Geräte einstellen. SMA-NET und SUNNY-NET Seit dem Jahr 2000 arbeiten die Wechselrichter mit „SMA-NET“, ältere Wech- selrichter verwenden „SUNNY-NET“. Ein gleichzeitiger Betrieb von SMA-NET und SUNNY-NET ist nicht möglich. SMA-NET Sunny Boys vom Typ SWR ab Version BFR 8.22... -
Seite 45: Erfassung
Auf der Web-Oberfläche „Anlage/Erfassung“ aufrufen. Gesamtzahl der zu erfassenden Geräte eingeben. Auf [Erfassung starten] klicken. Die Sunny WebBox beginnt mit der Erfassung aller Wechselrichter und zeigt den Fortschritt an. Erfassung kann mehrere Minuten dauern Abhängig von der räumlichen Ausdehnung der PV-Anlage und der Anzahl der Wechselrichter dauert die Erfassung unterschiedlich lang. -
Seite 46: Wechselrichter/Sunny Sensorbox Parametrieren
Geräte gleichen Typs können in der Strukturansicht an der gleichen Nummer vor dem Doppelpunkt identifiziert werden. Auf [Speichern] klicken. Die Sunny WebBox stellt nun den gewünschten Wert am Gerät bzw. an den Ge- räten ein. Nachdem der Wert erfolgreich geändert wurde, meldet die Sunny Web- Box „### Parameter-Änderung beendet ###“. -
Seite 47: Bedienung Der Sunny Webbox
10.1 Datenansicht über integrierte Web-Oberfläche JavaScript muss im Browser aktiviert sein! Die Sunny WebBox bietet auf der „Startseite“ eine Übersicht über die aktuelle „Leis- tung“, den bisherigen „Tagesertrag“ und den bisherigen „Gesamtertrag“ aller ange- schlossenen Wechselrichter. Über die Seite „Anlage/Geräte“ werden weitere Daten angezeigt. -
Seite 48: Status-Symbol-Erklärung
10.2 Status-Symbol-Erklärung Dieses Symbol zeigt an, dass der Wechselrichter bzw. das Gerät betriebsbereit ist und mit der Sunny WebBox kommuniziert. Dieses Symbol zeigt an, dass der Wechselrichter zwar mit der Sun- ny WebBox kommuniziert, aber ein Fehler im Wechselrichter vor- liegt. -
Seite 49: Landessprache Einstellen
Zeitzone auswählen. „Automatische Zeitsynchronisation“ aktivieren. Automatische Zeitsynchronisation Die Sunny WebBox gleicht bei aktiver „Automatischer Zeitsynchronisation“ die aktuelle Uhrzeit mit dem Sunny Portal ab, dies geschieht jeweils während der Datenübertragung, es wird keine zusätzliche Verbindung aufgebaut. SMA empfiehlt die automatische Zeitsynchronisation zu aktivieren. -
Seite 50: Daten Aufzeichnung
Bedienung der Sunny WebBox Technologie AG 10.6 Daten Aufzeichnung Die Sunny WebBox speichert die Daten aller erfassten Wechselrichter und kann sie in verschiedenen Formen zur Verfügung stellen. • Sunny Portal • FTP-Server • HTTP-Download Je nach der gewünschten Darstellungsart ergeben sich unterschiedliche Voraussetzun- gen. -
Seite 51: Datenversand Über Das Ethernet
WebBox mit Sunny Portal verbindet. Zusätzlich können Sie noch das Zeit- fenster festlegen, in dem dies passieren soll. Mit Hilfe dieser Einstellungen können Sie festlegen, wann die Sunny WebBox die Verbindung aufbaut. Maximale Anzahl der Upload-Versuche im Zeitfenster im „Feld Maximale Anzahl der Upload-Versuche im Zeitfenster“... - Seite 52 Auf [Speichern] klicken. Einstellungen werden gespeichert. 10. Die Sunny WebBox ist nun eingerichtet, um die Daten der PV-Anlage an Sunny Portal zu senden. Auf der Seite „WebBox/Info“ können Sie erkennen, wann und ob das letzte Senden der PV-Daten erfolgreich war.
-
Seite 53: Datenversand Über Das Analoge Modem
WebBox mit Sunny Portal verbindet. Zusätzlich können Sie noch das Zeit- fenster festlegen, in dem dies passieren soll. Mit Hilfe dieser Einstellungen können Sie festlegen, wann die Sunny WebBox die Verbindung aufbaut. Maximale Anzahl der Upload-Versuche im Zeitfenster im „Feld Maximale Anzahl der Upload-Versuche im Zeitfenster“... -
Seite 54: Modem Einrichten
Passwortes kommt es zu wiederholten Fehlversuchen und ein Upload der Daten ist nicht möglich. Prüfen Sie die eingegebenen Daten sehr genau. 12. Die Sunny WebBox ist nun eingerichtet, um die Daten Ihrer PV-Anlage an Sunny Portal zu senden. Verbindung testen 13. -
Seite 55: Datenversand Über Das Gsm Modem
WebBox mit Sunny Portal verbindet. Zusätzlich können Sie noch das Zeit- fenster festlegen, in dem dies passieren soll. Mit Hilfe dieser Einstellungen können Sie festlegen, wann die Sunny WebBox die Verbindung aufbaut. Maximale Anzahl der Upload-Versuche im Zeitfenster im „Feld Maximale Anzahl der Upload-Versuche im Zeitfenster“... - Seite 56 Bedienung der Sunny WebBox Technologie AG Modem einrichten Auf der Web-Oberfläche „WebBox/Einstellungen/Modem“ aufrufen. 10. Das GSM-Modem der Sunny WebBox unterstützt GPRS-Datenübertragung. 11. Eingeben der Daten entsprechend der folgenden Tabelle: Mobilfunkanbieter T-Mobile Vodafone e-plus ISP Telefonnum- *99***1# *99***1# *99***1# *99***1# mer:...
-
Seite 57: Anpassen Der Anlagenkennung Für Sunny Portal
Sunny Portal über ein anderes Kommunikationsgerät oder eine andere Sunny Web- Box an Sunny Portal gesendet haben, müssen Sie die Anlagenkennung wahlweise im Sunny Portal oder der Sunny WebBox anpassen. Beim Sunny Portal anmelden (www.sunnyportal.com). Auf der Seite des Sunny Portal „Konfiguration/Anlageneigenschaften“ aufrufen. -
Seite 58: Zugriff Auf Die Sunny Webbox Über Sunny Portal
Technologie AG 10.6.7 Zugriff auf die Sunny WebBox über Sunny Portal Sie können von Sunny Portal aus über das Internet auf Ihre Sunny WebBox zugreifen. Jedesmal, wenn Ihr Router sich ins Internet verbindet, wird ihm von Ihrem Internet Dienstanbieter (ISP) eine IP-Adresse zugewiesen. Die Sunny WebBox zeigt diese IP- Adresse auf der Seite „WebBox/Einstellungen/Netzwerk“... -
Seite 59: Einrichten Der Csv- Und Xml-Dateien
Technologie AG Bedienung der Sunny WebBox FTP Server über den Internet Explorer aufrufen Internet Explorer starten. „ftp://“ gefolgt von der IP-Adresse Ihrer Sunny WebBox in das Adressfenster schreiben. Enter-Taste drücken. Es wird die Ordnerstruktur Ihrer WebBox im Browser angezeigt. 10.6.9 Einrichten der CSV- und XML-Dateien Abhängig von der weiteren Verwendung kann die Sunny WebBox unterschiedliche Da-... -
Seite 60: Verwendung Der Sd-Karte
Die Sunny WebBox legt einen Ordner auf der SD-Karte an, dessen Name „WebBox_SerienNummer“ lautet, wobei „SerienNummer“ die Seriennummer der je- weiligen Sunny WebBox ist. In diesem Ordner wird pro Tag ein Ordner angelegt. In den Ordnern befinden sich die Dateien. Hat die SD-Karte ihre Speicherkapazität er- reicht (MEMORY-LED leuchtet rot) werden keine weiteren Daten gespeichert. -
Seite 61: Der Ereignisbericht
Bedienung der Sunny WebBox Formatieren der SD-Karte Die Sunny WebBox konvertiert das Dateisystem der SD-Karte nach TFAT, um die Datensicherheit zu erhöhen. Dies führt dazu, dass Sie die von der Sunny WebBox angelegten Ordner vom PC nicht löschen können. Wenn Sie die Ord- ner löschen wollen, müssen Sie die SD-Karte am PC formatieren. -
Seite 62: Manuelles Firmware-Update
Die neue Firmware wird heruntergeladen und installiert. 10.9 Die Sunny WebBox zurücksetzen 10.9.1 Über die Web-Oberfläche Beachten Sie, dass bei Zurücksetzung der Sunny WebBox über die Web-Oberfläche alle Netzwerkeinstellungen zurückgesetzt werden. Das heißt, die Sunny WebBox ist nach dem Reset wieder über IP-Adresse 192.168.0.168 erreichbar. -
Seite 63: Über Die Reset-Taste
Technologie AG Bedienung der Sunny WebBox 10.9.2 Über die Reset-Taste Die Sunny WebBox kann über eine Reset-Taste zurück gesetzt werden. Das Loch für die Reset-Taste befindet sich ab der Version E1 (siehe Kapitel 2.4.1 „Typen- schild” (Seite 12)) auf der Rückseite der Sunny WebBox unter dem oberen linken Fuß. -
Seite 64: Die Sunny Webbox Anhalten
Auf [System anhalten] klicken. Es öffnet sich eine Sicherheitsabfrage. Auf [Bestätigen] klicken. Die Sunny WebBox beendet alle Programme und schaltet den Web Server ab. Wenn die Status LEDs das rechts abgebildete Mus- ter zeigen (POWER leuchtet grün, die restlichen LEDs rot), das Steckernetzteil aus der Steckdose zie- hen. -
Seite 65: Fehlersuche
Datenübertragung über SWR-COM-USB. rot leuchtend USB-Port ist überlastet. USB-Port ist inaktiv. NETCOM grün blinkend Die Sunny WebBox sendet gerade Daten an Sunny Portal. grün leuchtend Die letzte Datensendung an Sunny Portal war erfolgreich. Die letzte Datensendung an Sunny Portal schlug fehl. Die Sunny WebBox wird gemäß... -
Seite 66: Ethernet Anschluss
SYSTEM rot blinkend Die Sunny WebBox startet. rot leuchtend Die Sunny WebBox startet. grün leuchtend Die Sunny WebBox ist betriebsbereit. POWER grün leuchtend Die Spannungsversorgung ist in Ordnung. Die WebBox wird nicht mit Spannung ver- sorgt. 11.1.2 Ethernet Anschluss... -
Seite 67: Netzwerk-Einstellungen Der Sunny Webbox Ermitteln
SD-Karte in die Sunny WebBox stecken. (Siehe Kapitel 10.6.11 „Verwendung der SD-Karte” (Seite 60). MEMORY-LED blinkt orange. Die Sunny WebBox legt auf der SD-Karte einen Ord- ner an, dessen Name „WebBox_SerienNummer“ lautet, wobei „SerienNummer“ die Seriennummer der jeweiligen Sunny WebBox ist. -
Seite 68: Wartung Und Reinigung
Verschmutzung durch. 12.2 Reinigung Verwenden Sie für die Reinigung der Sunny WebBox ein weiches, feuchtes Tuch. Ach- ten Sie darauf, dass das Tuch aus kratzfreiem Stoff besteht, damit die Oberfläche der Sunny WebBox nicht beschädigt wird. Bei stärkeren Verschmutzungen können Sie zu- sätzlich einen sanften, nicht scheuernden und nicht ätzenden Reiniger verwenden. -
Seite 69: Außerbetriebnahme
Verpackung) für die Rücksendung zu verwenden. 13.3 Entsorgung Entsorgen Sie die Sunny WebBox nach Ablauf ihrer Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott oder senden Sie das Gerät auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“... -
Seite 70: Zubehör
Zubehör Technologie AG 14 Zubehör Wir bieten Ihnen folgendes Sunny WebBox Zubehör zur Nachrüstung und Austausch • Outdoor GSM-Antenne • SD Karten • RS485 Kommunikationskabel 14.1 Outdoor GSM-Antenne 1 GSM-Antenne inklusive 10 m Kabel zur Außenmontage 1 Montagewinkel Sie können die Outdoor GSM-Antenne verwenden, wenn kein GSM-Empfang im Haus möglich ist. -
Seite 71: Rs485 Kommunikationskabel
Technologie AG Zubehör 14.3 RS485 Kommunikationskabel SMA Kommunikationskabel: COMCAB-OUTxxx* *erhältlich in den Längen xxx=100 m/200 m/500 m und 1000 m. SMA Kommunikationskabel: COMCAB-INxxx* *erhältlich in den Längen xxx=100 m/200 m/500 m und 1000 m. Technische Beschreibung SWebBox-TDE075125... -
Seite 72: Technische Daten
SD-Karte (128 MB, 512 MB ,1 GB oder 2 GB) Maße Größe 225 mm x 130 mm x 57 mm (Breite x Höhe x Tiefe) Die Sunny WebBox benötigt ca. 15 cm Raum für Kabel, diese sind bei der Höhe zu berücksichtigen. Gewicht 750 g... -
Seite 73: Ce-Konformitätserklärung
Technologie AG Technische Daten 15.1 CE-Konformitätserklärung Die CE-Konformitätserklärung können Sie im Downloadbereich von www.SMA.de un- ter Zertifikate herunterladen. Technische Beschreibung SWebBox-TDE075125... -
Seite 74: Kontakt
Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Typ der Wechselrichter und Seriennummern • Typ der angeschlossenen Module beziehungsweise Batterien • Typ der Kommunikationsschnittstelle zwischen Sunny WebBox und den Wechsel- richtern • Hardware- und Software-Version der Sunny WebBox • Seriennummer der Sunny WebBox... - Seite 75 Technologie AG Kontakt Technische Beschreibung SWebBox-TDE075125...
-
