5 Anschluss an den Wechselrichter

GEFAHR!
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters!
• Alle Arbeiten an der Verkabelung dürfen nur durch eine unterwiesene
Elektrofachkraft erfolgen.
• Vor der Installation müssen alle am jeweiligen Kommunikationsbus ange-
schlossenen Geräte allseitig (DC und AC) freigeschaltet werden.
• Alle aufgeführten Sicherheitshinweise der Wechselrichter-Dokumentation
beachten.
Die Wechselrichter der Solaranlage können die Daten über verschiedene Kommunika-
tionsarten zur Sunny WebBox schicken. Beachten Sie die folgenden allgemeinen Hin-
weise zur Kommunikation:
• Die Art der Kommunikation muss bei der Bestellung angegeben werden und ist auf
dem Typenschild aufgedruckt; siehe Kapitel 2.4.1 „Typenschild" (Seite 12).
• Die Sunny WebBox kann von SMA mit anderen Kommunikationsschnittstellen aus-
gestattet werden. Hierzu muss die Sunny WebBox eingeschickt werden.
• Die Kommunikationsschnittstellen der Wechselrichter müssen den Kommunikations-
schnittstellen der Sunny WebBox entsprechen.

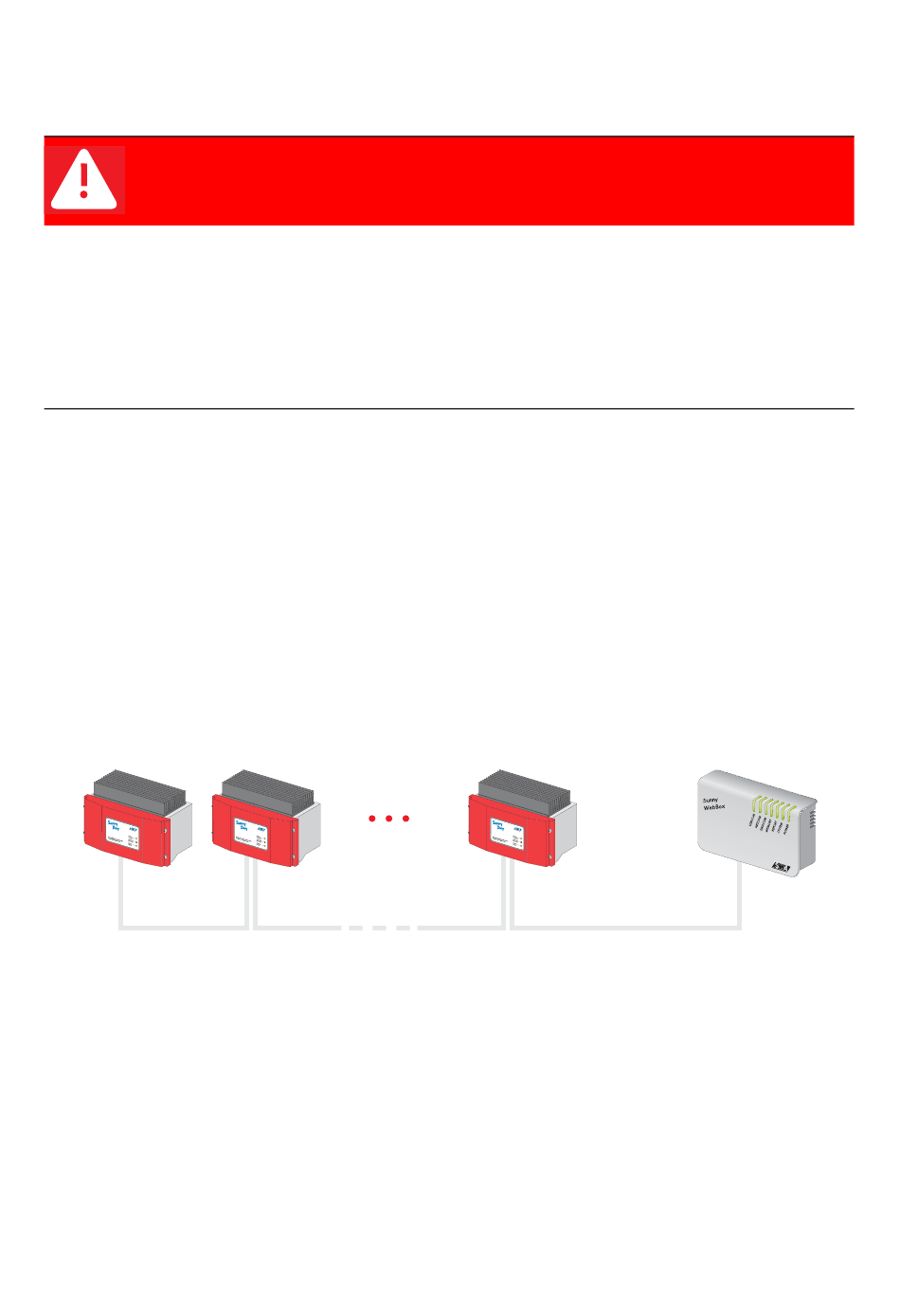

5.1 RS485 Kommunikation

Eigenschaften der RS485 Kommunikation:
• Bis zu 50 Wechselrichter können an eine Sunny WebBox angeschlossen werden.
• Jeder Wechselrichter benötigt ein RS485 Piggy-Back.
• Die maximale Gesamtkabellänge beträgt 1.200 m.
Technische Beschreibung
Anschluss an den Wechselrichter
