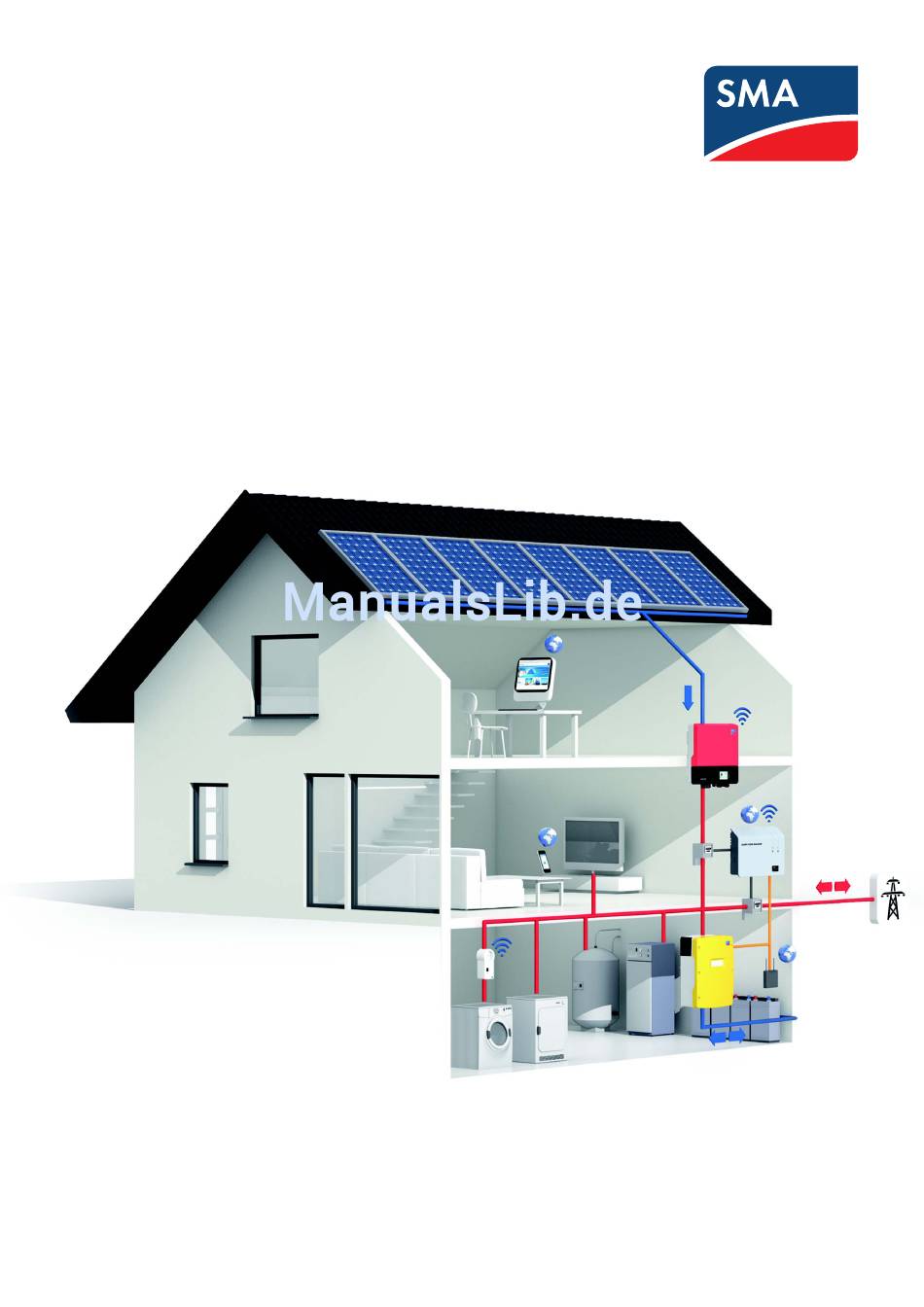

- Seite 1 Eigenverbrauchsoptimierung mit SUNNY ISLAND und SUNNY HOME MANAGER SMA FLEXIBLE STORAGE SYSTEM Schnelleinstieg FSS-IAS-de-20 | IMDE-SI-SLF-SE | Version 2.0 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
4.2 Verschaltung bei Einsatz von Lithium-Ionen-Batterien ....10 Anschlussbereich des Sunny Island......11 Grundkonfiguration des Sunny Island durchführen . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG FSS-IAS-de-20 Schnelleinstieg...
-
Seite 5: Hinweise Zu Diesem Dokument
1 Hinweise zu diesem Dokument 1 Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für das SMA Flexible Storage System (SC1* ). Das SMA Flexible Storage System besteht aus folgenden Produkten: • SI6.0H-11(Sunny Island) ab Firmware-Version 2.0 • HM-BT-10.GR2 (Sunny Home Manager) ab Firmware-Version 1.04 •... -
Seite 6: Auszeichnungen
SMA Bluetooth Wireless Technology Bluetooth ® SMA Funksteckdose mit Bluetooth Wireless Technology SMA Funksteckdose SMA Speedwire Speedwire SMA Speedwire Datenmodul Sunny Island Speedwire Datenmodul Sunny Island SMA Speedwire/Webconnect Datenmodul Speedwire Datenmodul Sunny Boy PV-Wechselrichter Sunny Mini Central Sunny Tripower Windy Boy Windenergie-Wechselrichter Der Begriff „Parameter“... -
Seite 7: Sicherheit
Aus Sicherheitsgründen ist es untersagt, das SMA Flexible Storage System zu verändern oder Bauteile einzubauen, die nicht ausdrücklich von SMA Solar Technology AG für dieses System empfohlen oder vertrieben werden. Das Verteilungssystem muss ein TN- oder TT-System sein. Im SMA Flexible Storage System dürfen an dem Sunny Island keine DC-Verbraucher oder DC-Laderegler angeschlossen sein. -
Seite 8: Systembeschreibung
Manager erhält der Sunny Island die Daten der angeschlossenen Energiezähler und erfasst damit Netzeinspeisung und Netzbezug. Anhand dieser Daten regelt das Batteriemanagement des Sunny Island das Laden und Entladen der Batterie. Der Sunny Home Manager empfängt über das Internet standortbezogene Wettervorhersagen und erstellt daraus eine Erzeugungsprognose für die PV-Anlage. -
Seite 9: Verschaltung
SMA Solar Technology AG 4 Verschaltung 4 Verschaltung Verschaltung bei Einsatz von Bleibatterien Voraussetzung: ☐ Das Verteilungssystem muss ein TN- oder TT-System sein. Abbildung 1: Verschaltungsübersicht des SMA Flexible Storage System bei Speedwire- und Bluetooth Kommunikation und Einsatz von Bleibatterien (Beispiel) Schnelleinstieg FSS-IAS-de-20... -
Seite 10: Verschaltung Bei Einsatz Von Lithium-Ionen-Batterien
4 Verschaltung SMA Solar Technology AG Verschaltung bei Einsatz von Lithium-Ionen-Batterien Voraussetzung: ☐ Das Verteilungssystem muss ein TN- oder TT-System sein. Abbildung 2: Verschaltungsübersicht des SMA Flexible Storage System bei Speedwire- und Bluetooth Kommunikation und Einsatz von Lithium-Ionen-Batterien (Beispiel) FSS-IAS-de-20 Schnelleinstieg... -
Seite 11: Anschlussbereich Des Sunny Island
SMA Solar Technology AG 5 Anschlussbereich des Sunny Island 5 Anschlussbereich des Sunny Island Abbildung 3: Gehäuseöffnungen und Anschlussbereiche des Sunny Island Position Bezeichnung Beschreibung Anschluss DC + Anschlüsse des Sicherungslasttrennschalters (z. B. BatFuse) der Batterie Anschluss DC − Anschluss BatTmp... -
Seite 12: Grundkonfiguration Des Sunny Island Durchführen
Brandgefahr durch eine Lithium-Ionen-Batterie, wenn die Lithium-Ionen-Batterie inkompatibel zum Sunny Island ist. Bei inkompatiblen Lithium-Ionen-Batterien ist nicht sichergestellt, dass das Batteriemanagement der Batterie die Batterie schützt. • Sicherstellen, dass die Batterie von einem der folgenden Hersteller stammt und vom Hersteller für Sunny Island freigegeben wurde: – Akasol –... - Seite 13 SMA Solar Technology AG 6 Grundkonfiguration des Sunny Island durchführen New System einstellen. Datum einstellen. Uhrzeit einstellen. Batterietyp einstellen. LiIon: Lithium-Ionen Batterie VRLA: Bleibatterie mit im Glasvlies oder als Gel gebundenem Elektrolyt FLA: Bleibatterie mit flüssigem Elektrolyt Batteriekapazität für 10-stündige Entladung einstellen (Batteriekapazität ermitteln siehe Installationsanleitung des...
- Seite 14 6 Grundkonfiguration des Sunny Island durchführen SMA Solar Technology AG Zusätzlich in den ersten 10 Betriebsstunden Länderdatensatz einstellen: VDE-AR-4105: Grenzwerte der AC-Anschlüsse entsprechen Anwendungsrichtlinie VDE-AR-N 4105. Die Eigenverbrauchsoptimierung auf Enable stellen. Unteren SOC-Grenzwert bei Eigenverbrauchsoptimierung einstellen. Grundkonfiguration mit Y bestätigen.
-
Seite 15: Einrichten Der Kommunikation Mit Dem Sunny Home Manager
Voraussetzungen für die Inbetriebnahme ☐ Mit Ausnahme des Sunny Island muss die Anlage außer Betrieb sein. ☐ Für den Sunny Island muss die Verschaltung und die Grundkonfiguration durchgeführt sein (siehe Kapitel 4 und Kapitel 6). ☐ Wenn die PV-Wechselrichter per Bluetooth mit den Kommunikationsprodukten kommunizieren sollen, müssen die PV-Wechselrichter über eine integrierte oder nachgerüstete Bluetooth Schnittstelle verfügen. - Seite 16 • Seriennummer der SMA Funksteckdosen und zusätzlich den Verbraucher, den Sie der jeweiligen SMA Funksteckdose zuordnen möchten 7. Am Sunny Home Manager und den SMA Funksteckdosen die bereits mit Sunny Explorer ermittelte NetID einstellen (siehe Installationsanleitung des Sunny Home Manager). Dabei beachten, dass die NetID nicht 1 sein darf, wenn der Sunny Home Manager mit mehr als 1 SMA Produkt kommunizieren soll.
-
Seite 17: Kontakt
SMA Solar Technology AG 8 Kontakt 8 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Typ, Seriennummer und Firmware-Version des Sunny Island • Angezeigte Fehlermeldung •... - Seite 18 8 Kontakt SMA Solar Technology AG Land Niederlassung SMA Service Line Polen Siehe Tschechien Portugal SMA Solar Technology Portugal, Unipessoal Lda +351 2 12 37 78 60 Lissabon Rumänien Siehe Tschechien Schweiz Siehe Deutschland Slowakei Siehe Tschechien Spanien SMA Ibérica Tecnología Solar, S.L.U.
-
Seite 19: Rechtliche Bestimmungen
Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig. - Seite 20 SMA Solar Technology www.SMA-Solar.com...
