Inbetriebnahme

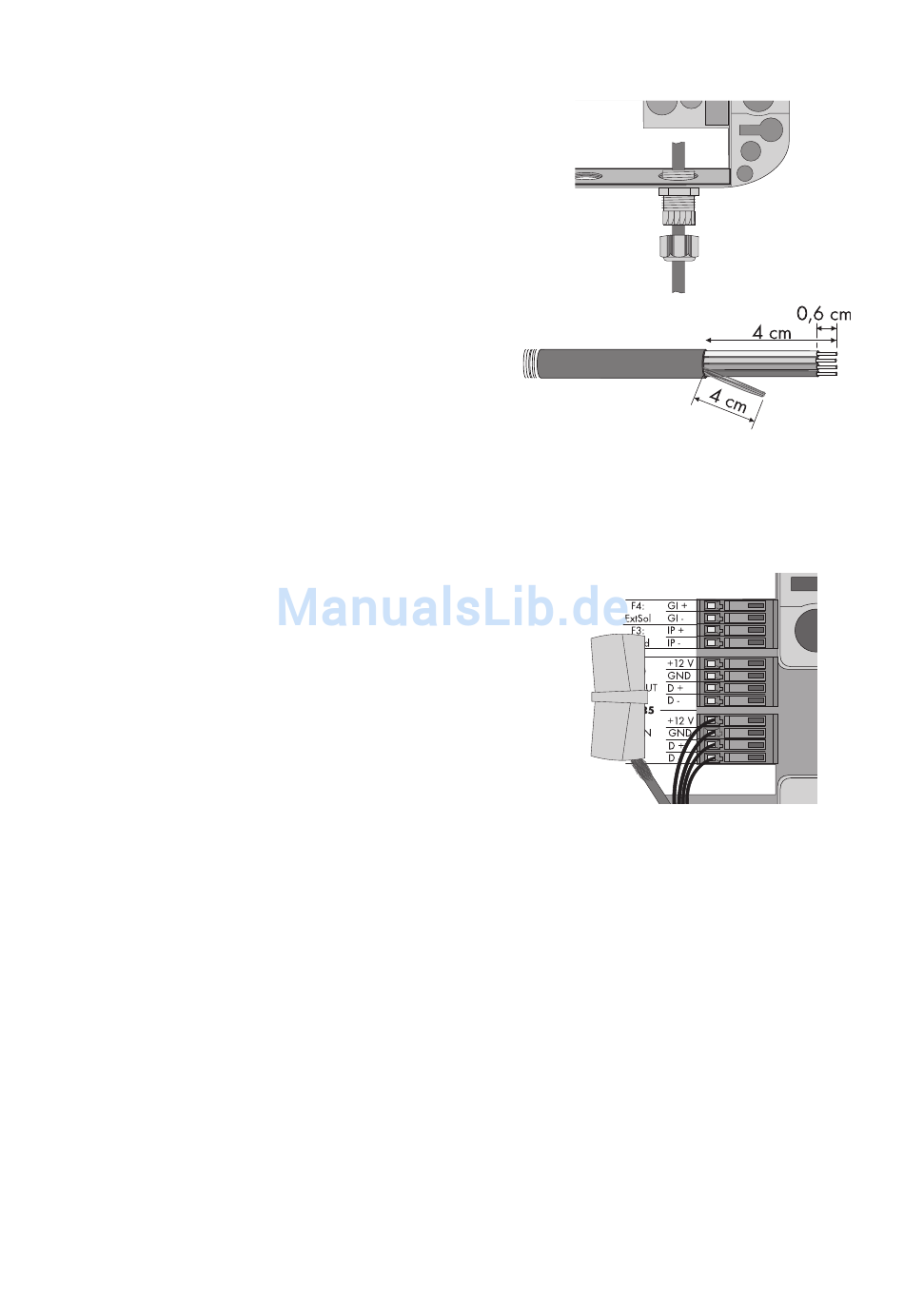

17. RS485-Kommunikationskabel durch die
Überwurfmutter und die Kabelverschraubung in
das Gehäuse der Sunny SensorBox führen.
18. 4 cm Kabelummantelung des RS485-
Kommunikationskabels an der Sunny SensorBox
entfernen.
19. Adern ca. 6 mm abisolieren.
20. Kabelschirm zu einem Strang verdrillen. Der
Kabelschirm wird nur benötigt, wenn eine weitere
Sunny SensorBox angeschlossen wird.
21. Isolierschlauch über den Kabelschirm stülpen. 4 cm des Kabelschirms aus dem Isolierschlauch
herausstehen lassen.
22. Freistehenden Kabelschirm in die Klemme stecken.
