Technische Beschreibung - Parameter, Ereignisse und Fehler

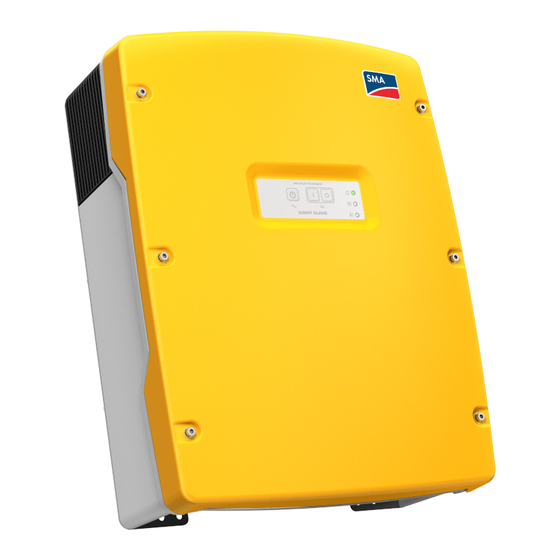

SUNNY ISLAND 6.0H
SI60H-TB-de-11 | Version 1.1
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY ISLAND 6.0H

Inhaltszusammenfassung für SMA SUNNY ISLAND 6.0H

  • Seite 1 Technische Beschreibung - Parameter, Ereignisse und Fehler SUNNY ISLAND 6.0H SI60H-TB-de-11 | Version 1.1 DEUTSCH...

  • Seite 2: Rechtliche Bestimmungen

    Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.

  • Seite 3: Inhaltsverzeichnis

    SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ........... 5 Qualifikation der Zielgruppe .
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG 5.8 Operation (500#) ..............57 5.8.1 Inverter (510#) .

  • Seite 5: Hinweise Zu Diesem Dokument

    SMA Solar Technology AG 1  Hinweise zu diesem Dokument 1 Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für den Gerätetyp SI6.0H-11 (Sunny Island) ab der Firmware-Version 2.1. Zielgruppe Dieses Dokument ist für Betreiber und Fachkräfte. Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifikation ausgeführt werden (siehe Kapitel 2 „Qualifikation der Zielgruppe“, Seite 6).

  • Seite 6: Qualifikation Der Zielgruppe

    2  Qualifikation der Zielgruppe SMA Solar Technology AG 2 Qualifikation der Zielgruppe Betreiber Betreiber müssen von einer Fachkraft unterwiesen sein: • Unterweisung über die Gefahren beim Umgang mit elektrischen Geräten • Unterweisung über den Betrieb des Systems • Unterweisung im sicheren Umgang mit Batterien •...

  • Seite 7: Menüstruktur

    SMA Solar Technology AG 3  Menüstruktur 3 Menüstruktur 3.1 Benutzermodus Abbildung 1: Menüstruktur Benutzermodus Technische Beschreibung - Parameter, Ereignisse und Fehler SI60H-TB-de-11...

  • Seite 8: Installateurmodus Und Expertenmodus

    3  Menüstruktur SMA Solar Technology AG 3.2 Installateurmodus und Expertenmodus Abbildung 2: Menüstruktur Installateurmodus und Expertenmodus SI60H-TB-de-11 Technische Beschreibung - Parameter, Ereignisse und Fehler...

  • Seite 9: Parameter Im Benutzermodus

    SMA Solar Technology AG 4  Parameter im Benutzermodus 4 Parameter im Benutzermodus 4.1 Inverter Anzeigeseite Name Beschreibung Wert Erklärung Tot.Power Gesamte Wirkleistung der Sunny Island in kW ‒ ‒ Dieser Parameter ist bei Multicluster-Systemen ausgeblendet. MC.Power Gesamte Wirkleistung des Multicluster-Systems ‒...

  • Seite 10: Battery

    4  Parameter im Benutzermodus SMA Solar Technology AG 4.2 Battery Anzeigeseiten Name Beschreibung Wert Erklärung StateOfCharge Aktueller Batterieladezustand in % ‒ ‒ Voltage Batteriespannung in V ‒ ‒ PowerOut Aktuelle Entladeleistung der Batterie in kW ‒ Bei positiven Werten wird die Batterie entladen. Bei negativen Werten wird die Batterie geladen.

  • Seite 11: Generator

    SMA Solar Technology AG 4  Parameter im Benutzermodus 4.3 Generator Anzeigeseiten Das Sunny Remote Control zeigt die Seiten an, wenn ein Generator angeschlossen und konfiguriert wurde. In einem Netzersatz-System mit Generator wird ausschließlich die aktuelle externe Energiequelle angezeigt. Name Beschreibung Wert Erklärung...

  • Seite 12: Grid

    4  Parameter im Benutzermodus SMA Solar Technology AG 4.4 Grid Anzeigeseite Das Sunny Remote Control zeigt die Seiten in einem On-Grid-System an. In einem Netzersatz-System mit Generator wird ausschließlich die aktuelle externe Energiequelle angezeigt. Name Beschreibung Power Wirkleistung des öffentlichen Stromnetzes in kW Voltage Spannung des öffentlichen Stromnetzes in V...

  • Seite 13: Grid Cnsmptn

    SMA Solar Technology AG 4  Parameter im Benutzermodus 4.7 Grid Cnsmptn Anzeigeseite Das Sunny Remote Control zeigt die Seiten in einem System zur Eigenverbrauchsoptimierung an. Name Beschreibung Power Momentan aufgenommene Leistung in kW Energy Aufgenommene Energie aus dem öffentlichen Stromnetz in kWh 4.8 Grid Feed...

  • Seite 14: System

    4  Parameter im Benutzermodus SMA Solar Technology AG 4.11 System Anzeigeseite Name Beschreibung Wert Erklärung Type Konfiguration des Systems 1Phase1 1-phasiges System mit 1 Sunny Island 1Phase2 1-phasiges System mit 2 Sunny Island 1Phase3 1-phasiges System mit 3 Sunny Island 3Phase 3-phasiges System...

  • Seite 15: Password

    SMA Solar Technology AG 4  Parameter im Benutzermodus 4.14 Password Anzeigeseite Name Beschreibung Wert Erklärung Level Aktuelle Passwort-Stufe User Sunny Remote Control ist im Benutzermodus. Eingabeseite Name Beschreibung Installateurpasswort eingeben. Runtime Anzeige der Betriebsstunden Technische Beschreibung - Parameter, Ereignisse und Fehler...

  • Seite 16: Parameter Im Installateurmodus Und Expertenmodus

    5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG 5 Parameter im Installateurmodus und Expertenmodus 5.1 Sicherheit beim Konfigurieren Beschädigung der Batterie durch falsche Einstellungen Einstellungen der Parameter im Menü 220# Battery beeinflussen das Ladeverhalten des Sunny Island. Fehlerhafte Einstellungen führen zu einer vorzeitigen Alterung der Batterie.
  • Seite 17 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus 112# Device Name Beschreibung Wert Erklärung (Klartext‑Nr.) 112.01 InvOpStt Betriebszustand des Sunny Island Init (1) Initialisierung Startup (2) Übergang von Standby in Betrieb Standby (3) Standby Run (4) Betrieb I-Loop (5)

  • Seite 18: Hstmpslv1 Temperatur Des Kühlkörpers Im Slave 1 In °C (Expertenmodus)

    5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG 113# Slave1 Name Beschreibung Wert Erklärung 113.01 InvOpSttSlv1 Betriebszustand des Slave 1 Init (1) Initialisierung Startup (2) Übergang von Standby in Betrieb Standby (3) Standby Run (4) Betrieb I-Loop (5)

  • Seite 19: Battery (120#)

    SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung 114.09 TrfTmpSlv2 Temperatur des Transformators im ‒ ‒ Slave 2 in °C (Expertenmodus) 114.10 HsTmpSlv2 Temperatur des Kühlkörpers im ‒ ‒ Slave 2 in °C (Expertenmodus) 5.4.2 Battery (120#)

  • Seite 20: External (130#)

    5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG 5.4.3 External (130#) 131# Total Name Beschreibung 131.01 TotExtPwrAt Gesamte Wirkleistung der externen Energiequelle in kW 131.02 TotExtCur Gesamter Strom der externen Energiequelle in A 131.03 TotExtPwrRt Gesamte Blindleistung der externen Energiequelle in kvar...
  • Seite 21 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung (Klartext‑Nr.) 133.02 GnStt Zustand der Verbindung mit dem Off (1) Generator Init (2) Initialisierung Ready (3) Warten auf Anforderung (bereit) Warm (4) Aufwärmen Connect (5) Zuschalten...

  • Seite 22: Charge Controller (140#)

    5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG 136# Slave2 Name Beschreibung 136.01 ExtPwrAtSlv2 Wirkleistung der externen Energiequelle Slave 2 in kW 136.02 ExtVtgSlv2 Spannung der externen Energiequelle Slave 2 in V 136.03 ExtCurSlv2 Strom der externen Energiequelle Slave 2 in A 136.04 ExtPwrRtSlv2 Blindleistung der externen Energiequelle Slave 2 in kvar (Expertenmodus)
  • Seite 23 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus 144# SIC50 3 Name Beschreibung 144.01 Sic3EgyCntIn Gesamte Energie des Sunny Island Charger 3 in kWh 144.02 Sic3TdyEgyCntIn Tagesenergie des Sunny Island Charger 3 in kWh 144.03 Sic3PvPwr PV-Leistung des Sunny Island Charger 3 in W 144.04 Sic3PvVtg PV-Spannung des Sunny Island Charger 3 in V...

  • Seite 24: Compact (150#)

    5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG 5.4.5 Compact (150#) Das Menü 150# Compact zeigt auf einen Blick mehrere Parameter aus den folgenden Bereichen: • Batterie • AC-Messwerte des Sunny Island • Externe Energiequelle • Status des Sunny Island Batterie (Bat) Abbildung 3: Übersicht des Menüs Meters Compact für die Batterie...
  • Seite 25 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Externe Energiequelle (Ext) Abbildung 5: Übersicht des Menüs Meters Compact für die externe Energiequelle Position Beschreibung Parameter Spannung der externen Energiequelle in V 134.02 ExtVtg Frequenz der externen Energiequelle in Hz 134.04 ExtFrq Blindleistung der externen Energiequelle in kvar 134.05 ExtPwrRt...

  • Seite 26: Slfcsmp (160#)

    5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG 5.4.6 SlfCsmp (160#) 161# Power Name Beschreibung 161.01 TotPvPwrAt Gesamte PV-Leistung in kW 161.02 TotLodPwrAt Gesamte Verbraucherleistung in kW 161.03 SlfCsmpPwrAt Eigenverbrauch in kW 161.04 SlfCsmpIncPwr Eigenverbrauchsoptimierung in kW 161.05 GdCsmpPwrAt Leistungsbezug aus dem öffentlichen Stromnetz in kW...

  • Seite 27: Einstellbare Parameter

    SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus 163# State Name Beschreibung Wert Erklärung 163.01 PvGdConStt Netz, in das die PV‑Anlage Grid (2) Öffentliches Stromnetz einspeist Backup (3) Netzersatz-Netz Off (1) Keine Einspeisung 163.02 LodGdConStt Quelle, die die Verbraucher Grid (2) Öffentliches Stromnetz versorgt...

  • Seite 28: Battery (220#)

    5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG 5.5.2 Battery (220#) Beschädigung der Batterie durch fehlerhafte Einstellungen Einstellungen der Parameter im Menü 220# Battery beeinflussen das Ladeverhalten des Sunny Island. Fehlerhafte Einstellungen führen zu einer vorzeitigen Alterung der Batterie.
  • Seite 29 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung Default- Wert 222.03 AptTmFul Absorptionszeit der Voll-Ladung 1,0 h ... ‒ 6,0 h in Stunden (Expertenmodus) 20,0 h 222.04 AptTmEqu Absorptionszeit der Ausgleichsladung 1,0 h ... ‒ 12,0 h in Stunden (Expertenmodus) 48,0 h...

  • Seite 30: Silentmode

    5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Default- Wert 223.06 BatPro2Soc Ladezustand für Battery Protection-Mode Stufe 2 in % 0 % ... 70 % 15 % (Expertenmodus) 223.07 BatPro3Soc SOC für Battery Protection-Mode Stufe 3 in % 0 % ... 70 % 10 %...

  • Seite 31: External/Backup (230#)

    SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus 5.5.3 External/Backup (230#) 231# General Name Beschreibung Wert Erklärung Default- Wert 231.01 PvFeedTmStr Uhrzeit zum Start der 00:00:00  ‒ 04:00:00 Netzeinspeisung PV … in hh:mm:ss 23:59:59 (Expertenmodus) 231.02 PvFeedTmStp Uhrzeit zum Stopp der 00:00:00 ...
  • Seite 32 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 232.05 GdFrqNom Netz-Nennfrequenz 232.05 GdFrqMin … 230 V / 50 Hz 50,00 Hz in Hz (Expertenmodus) 232.06 GdFrqMax 220 V / 60 Hz 60,00 Hz 232.06 GdFrqMin Minimale Netzfrequenz 40,00 Hz … 230 V / 50 Hz 47,50 Hz in Hz (Expertenmodus,...
  • Seite 33 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus 233# Grid Start Name Beschreibung Wert Erklärung Default- Wert 233.01 GdSocEna Netzanforderung über SOC Disable Deaktivieren Disable aktivieren (Expertenmodus) Enable Aktivieren 233.02 GdSocTm1Str SOC-Grenzwert für 1 % … ‒ 40 % Aufschaltung auf öffentliches 233.03 GdSocTm1Stp...
  • Seite 34 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 233.10 GdPwrStp Netzanforderung 0 kW … ‒ 2,0 kW Ausschaltleistungsgrenze 233.09 GdPwrStr in kW (Expertenmodus) 233.11 GdStrChrgMod Aufschaltung auf öffentliches Equal Stromnetz bei eingestellter Full Voll-Ladung Ladeart (Expertenmodus) Equal...
  • Seite 35 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung Default- Wert 234.09 GnStpTmMin Mindeststoppzeit des 0 min … 360 min ‒ 15 min Generators in Minuten 234.10 GnCoolTm Abkühlungszeit des Generators 0 min … 60 min ‒ 5 min in Minuten 234.11 GnErrStpTm Stoppzeit des Generators bei 0 h …...
  • Seite 36 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 235.03 GnSocTm1Str SOC-Grenzwert für 1 % … 235.04 ‒ 40 % Generatoranforderung im GnSocTm1Stp Intervall 1 in % Intervall 1 beginnt zum Zeitpunkt 235.07 GnTm1Str 235.04 GnSocTm1Stp SOC-Grenzwert für Beendigung 235.03 GnSocTm1...
  • Seite 37 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung Default- Wert 235.15 GnTmOpStrTm Uhrzeit zum Start des 00:00:00 … ‒ 00:00:00 zeitgesteuerten 23:59:59 Generatorbetriebs in hh:mm:ss 235.16 GnTmOpRnDur Laufzeit für zeitgesteuerten 00:00:00 … ‒ 00:00:00 Generatorbetrieb in hh:mm:ss 99:59:00 235.17 GnTmOpCyc...

  • Seite 38: Relay (240#)

    5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG 5.5.4 Relay (240#) 241# General Name Beschreibung Wert Erklärung Default- Wert 241.01 Rly1Op Funktion Das Multifunktionsrelais ist immer AutoGn Multifunktionsrelais 1 abgefallen. Das Multifunktionsrelais ist immer angezogen. AutoGn Der Sunny Island fordert den Generator automatisch an.
  • Seite 39 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung Default- Wert 241.01 Rly1Op Funktion Error Wenn eine Fehlermeldung ansteht, fällt AutoGn Multifunktionsrelais 1 das Multifunktionsrelais ab. (Fortsetzung) Warn Wenn eine Warnung ansteht, zieht das Multifunktionsrelais an.
  • Seite 40 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 241.02 Rly2Op Funktion AutoLod1Soc 1‑stufiger Lastabwurf oder erste Stufe bei AutoLodExt Multifunktionsrelais 2 einem 2‑stufigen Lastabwurf (Fortsetzung) Beim Erreichen des oberen SOC-Grenzwertes beendet der Sunny Island den Lastabwurf.
  • Seite 41 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung Default- Wert 241.02 Rly2Op Funktion MccAutoLod 1‑stufiger Lastabwurf AutoLodExt Multifunktionsrelais 2 Wenn alle Batterien den oberen (Fortsetzung) SOC-Grenzwert erreicht haben, beendet der Sunny Island den Lastabwurf. CHPreq...
  • Seite 42 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Default- Wert 242.06 Lod1Tm2Str Beginn Intervall 2 für Lastabwurf 1 00:00:00 … 23:59:59 ‒ in hh:mm:ss 242.07 Lod2SocTm1Str SOC-Grenzwert für Start Lastabwurf 2 im 1 % … 242.08 30 % Intervall 1 in %...
  • Seite 43 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung Default- Wert 243.07 RlyTmr2Dur Dauer,in der das Multifunktionsrelais 00:00:00 … ‒ ‒ angezogen ist, für Timer 2 in hh:mm:ss 99:59:00 243.08 RlyTmr2Cyc Wiederholungszykluszeit für Timer 2 Single Einmalig...
  • Seite 44 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 244.01 Rly1OpSlv1 Funktion ExtVfOk Wenn Spannung und Frequenz der Multifunktionsrelais 1 externen Energiequelle im gültigen von Slave 1 Bereich für die Zuschaltung liegen, (Fortsetzung) zieht das Multifunktionsrelais an.
  • Seite 45 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung Default- Wert 244.02 Rly2OpSlv1 Funktion AutoLodExt 1‑stufiger Lastabwurf Multifunktionsrelais 2 Bei Zuschaltung einer externen von Slave 1 Energiequelle oder bei ausreichender (Fortsetzung) Ladung der Batterie beendet der Sunny Island den Lastabwurf.
  • Seite 46 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 244.02 Rly2OpSlv1 Funktion AcdCir Der Sunny Island steuert die Multifunktionsrelais 2 Elektrolytpumpe der Batterie. von Slave 1 MccBatFan Der Sunny Island steuert den (Fortsetzung) Batterieraumlüfter für alle Cluster gemeinsam.
  • Seite 47 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung Default- Wert 245.01 Rly1OpSlv2 Funktion AutoLod2Soc Zweite Stufe bei einem 2‑stufigem Multifunktionsrelais 1 Lastabwurf von Slave 2 Beim Erreichen des oberen (Fortsetzung) SOC-Grenzwertes beendet der Sunny Island den Lastabwurf.
  • Seite 48 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 245.01 Rly1OpSlv2 Funktion CHPAdd Ohne Funktion Multifunktionsrelais 1 SiComRemote Multifunktionsrelais wird über von Slave 2 ComSync gesteuert. (Fortsetzung) Overload Wenn der Sunny Island seine Leistung begrenzt, schließt der Sunny Island das...
  • Seite 49 SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung Default- Wert 245.02 Rly2OpSlv2 Funktion ExtVfOk Wenn Spannung und Frequenz der Multifunktionsrelais 2 externen Energiequelle im gültigen von Slave 2 Bereich für die Zuschaltung liegen, zieht das Multifunktionsrelais an.
  • Seite 50 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 245.02 Rly2OpSlv2 Funktion ExtVfOk Wenn Spannung und Frequenz der Multifunktionsrelais 2 externen Energiequelle im gültigen von Slave 2 Bereich für die Zuschaltung liegen, (Fortsetzung) zieht das Multifunktionsrelais an.

  • Seite 51: System (250#)

    SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus 5.5.5 System (250#) Name Beschreibung Wert Erklärung Default- Wert 250.01 AutoStr Autostart 0 … 10 ‒ 0 bedeutet Autostart ist deaktiviert. 250.02 Dt Datum in dd.mm.yyyy ‒ ‒ ‒ 250.03 Tm Uhrzeit in hh:mm:ss...
  • Seite 52 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung Default- Wert 250.26 MtrDatSel Gerät zum Auslesen der MtrBox Meter Box für Sunny Backup ‒ Energiezähler HomeMngr Sunny Home Manager ‒ 250.29 ChrgCtlOp Typen von Energiequellen im...

  • Seite 53: Authent (270#)

    Normal Normal Die Länge muss zum Kommunikationsgerät passen. 5.5.6 Authent (270#) Name Beschreibung 270.01 Auth.Code Eingabe des SMA Grid Guard-Code 5.6 Information (300#) 5.6.1 Inverter (310#) 311# Total Name Beschreibung 311.01 EgyCntIn Aufgenommene Energie des Sunny Island in kWh 311.02 EgyCntOut Abgegebene Energie des Sunny Island in kWh 311.03 EgyCntTm...
  • Seite 54 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung (Klartext-Nr.) 312.06 SN Seriennummer des Masters ‒ ‒ 312.07 OnTmh Betriebsstunden ‒ ‒ 312.08 ClstCfgAt Eingestellte Konfiguration des Clusters 1Phase1 1-phasig, 1 Sunny Island 1Pase2 1-phasig, 2 Sunny Island...

  • Seite 55: Battery (320#)

    SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus Name Beschreibung Wert Erklärung 313.03 OnTmhSlv1 Betriebsstunden des Slave 1 in Stunden ‒ ‒ 313.04 PhSlv1 Phasenzuordnung des Slave 1 Phase L1 Phase L2 Phase L3 313.05 OpSttSlv1 Betriebszustand des Slave 1...
  • Seite 56 5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung 320.08 BatTmpPkMin Minimale Batterietemperatur in °C 320.09 BatTmpPkMax Maximale Batterietemperatur in °C 320.10 EquChrgCnt Zähler Ausgleichsladung 320.11 FulChrgCnt Zähler Voll-Ladung 320.12 BatCurOfsErr Geschätzter Offsetfehler des Batteriestroms in A (Expertenmodus) 320.13 OcvPointCnt...

  • Seite 57: External (330#)

    SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus 5.6.3 External (330#) 331# Grid Name Beschreibung 331.01 GdEgyCntIn Energiezähler Netzeinspeisung in kWh 331.02 GdEgyCntOut Energiezähler Netzbezug in kWh 331.03 GdEgyTmh Laufzeit Energiezähler öffentliches Stromnetz in Stunden 331.04 GdOpTmh Betriebsstundenzähler für Netzbetrieb in Stunden 331.05 GdCtcCnt...

  • Seite 58: Battery (520#)

    5  Parameter im Installateurmodus und Expertenmodus SMA Solar Technology AG Name Beschreibung Wert Erklärung Default-Wert 510.04 InvTmOpStrTm Uhrzeit zum Start des 00:00:00 … ‒ ‒ zeitgesteuerten Betriebs in hh:mm:ss 23:59:59 510.05 InvTmOpRnDur Laufzeit für zeitgesteuerten Betrieb 00:00:00 … ‒ ‒ in hh:mm:ss 99:59:00 510.06 InvTmOpCyc Wiederholungszyklus für...

  • Seite 59: Generator (540#)

    SMA Solar Technology AG 5  Parameter im Installateurmodus und Expertenmodus 5.8.3 Generator (540#) Name Beschreibung Wert Erklärung Default-Wert 540.01 GnManStr Manueller Generatorstart Auto Automatisch Auto Stop Stoppen Start Starten Run1h Für 1 Stunde starten 540.02 GnAck Quittierung von Generatorfehlern Ackn Quittieren ‒...

  • Seite 60: Ereignisse Und Fehler

    6  Ereignisse und Fehler SMA Solar Technology AG 6 Ereignisse und Fehler 6.1 Aufbau der Anzeigenummern Jeder Fehler und jedes Ereignis hat eine eindeutige dreistellige Anzeigenummer, die entsprechend der Parameter oder Messwertzuordnung angelegt ist. Ereignisse und Fehler verwenden den gleichen Zahlenbereich: •...

  • Seite 61: Kategorie Batterie (2Xx)

    SMA Solar Technology AG 6  Ereignisse und Fehler Name Beschreibung E131 AfraStart Die AFRA-Regelung greift ein. E132 AfraStop Die AFRA-Regelung greift nicht ein. E133 SlfCsmpStart Start der Eigenverbrauchsoptimierung E134 SlfCsmpStop Stopp der Eigenverbrauchsoptimierung E135 SlfCsmpChrgOnly Batterie wird bei aktiver Eigenverbrauchsoptimierung ausschließlich geladen.

  • Seite 62: Kategorie Relais (6Xx)

    6  Ereignisse und Fehler SMA Solar Technology AG Name Beschreibung E505 GdManOn Manuelle Netzanforderung E506 GdManOff Manuelle Netzfreigabe 6.2.5 Kategorie Relais (6xx) Name Beschreibung E601 Rly1Off Multifunktionsrelais 1 ist abgefallen. E602 Rly1On Multifunktionsrelais 1 ist angezogen. E603 Rly1Slv1Off Multifunktionsrelais 1 Slave 1 ist abgefallen.

  • Seite 63: Kategorie Externe Geräte Und Komponenten (8Xx)

    SMA Solar Technology AG 6  Ereignisse und Fehler Name Beschreibung E709 Fw2Update Teil 2 der Firmware ist aktualisiert. E710 ClstUpdate Cluster-Firmware ist aktualisiert. E711 CardInsert SD-Karte ist gesteckt. E712 ParaUpdate Parametersatz von SD-Karte ist geladen. E715 SRCOn Sunny Remote Control ist aktiviert.
  • Seite 64 6  Ereignisse und Fehler SMA Solar Technology AG Lebensgefahr durch Stromschlag Im System und am Sunny Island liegen hohe Spannungen an, die zu einem Stromschlag führen können. Der Sunny Island kann aus dem Standby selbsttätig starten. Vor dem Öffnen des Sunny Island folgende Sicherheitsregeln beachten: •...

  • Seite 65: Fehlerstufen

    SMA Solar Technology AG 6  Ereignisse und Fehler 6.3.2 Fehlerstufen Der Sunny Island unterscheidet 5 verschiedene Stufen von Fehlern, je nach Stufe ergibt sich ein anderes Verhalten. Stufe Bezeichnung Anzeige am Bedeutung Sunny Island Warnung Warning Warnung, Sunny Island läuft weiter. Hinweis im Standardmodus, dass eine Warnung erfasst wurde.
  • Seite 66 6  Ereignisse und Fehler SMA Solar Technology AG Name Stufe Ursache Abhilfe F 117 AcCurLim Leistung der Verbraucher ist für Sicherstellen, dass der Sunny Island den Sunny Island/Master zu hoch. funktionsfähig ist. Dazu die Lüfter reinigen und den Sunny Island neu W 118 AcCurLimSlv1 Leistung der Verbraucher ist für...
  • Seite 67 SMA Solar Technology AG 6  Ereignisse und Fehler Name Stufe Ursache Abhilfe W 137 Derate Der Sunny Island/Master reduziert Lüfter reinigen (siehe Betriebsanleitung den Batterieladestrom wegen zu des Sunny Island). hoher Temperatur im Sunny Island. Gesamtleistung der Verbraucher reduzieren, z. B. durch zeitlich versetzte W 138 DerateSlv1 Slave 1 reduziert den...

  • Seite 68: Kategorie Batterie (2Xx)

    6  Ereignisse und Fehler SMA Solar Technology AG 6.3.4 Kategorie Batterie (2xx) Name Stufe Ursache Abhilfe F 201 VBATMAX Batteriespannung am Sunny • Prüfen, ob Wert des Parameters "120.02 Island/Master ist über dem BatVtg" über 65,0 V liegt. Wenn Wert zulässigen Messbereich.

  • Seite 69: Kategorie Externe Energiequelle (3Xx)

    SMA Solar Technology AG 6  Ereignisse und Fehler Name Stufe Ursache Abhilfe W 212 BatTmpHiWarn Temperatur der Batterie ist zu • Warten, bis Batterie abgekühlt ist. Tipp: hoch. Batterie vor Temperaturen über 25 °C schützen. Dadurch vermeiden Sie eine schnelle Alterung der Batterie.
  • Seite 70 • Wenn Sie eine Fachkraft sind, Generatorspannung und/oder Generatorfrequenz anpassen. Abhilfe bei öffentlichem Stromnetz als externe Energiequelle: • SMA Service Line kontaktieren. W 315 ExtVtgLo Spannung am Anschluss Abhilfe bei einem Generator als externe AC2 des Sunny Island/ Energiequelle: Masters ist zu niedrig.
  • Seite 71 W 329 ExtFrqHiSlv2 Frequenz am Anschluss AC2 Abhilfe bei öffentlichem Stromnetz als externe des Slave 2 ist zu hoch. Energiequelle: • SMA Service Line kontaktieren. W 331 AntiIsl Ungewolltes Inselnetz liegt • Wenn Sie eine Fachkraft sind, sicherstellen, am Anschluss AC2 des dass die Adern am Anschluss AC2 fest Sunny Island/Master an.
  • Seite 72 Spannung am Anschluss AC2 des Slave 2 ist Abhilfe bei öffentlichem Stromnetz als externe außerhalb der eingestellten Energiequelle: Grenzwerte (redundante • SMA Service Line kontaktieren. Messung). W 339 ExtVtgIncPro Spannungssteigerungsschutz • Sicherstellen, dass der Leiterquerschnitt der AC-Kabel korrekt ausgelegt ist. W 340 ExtVtgIncProSlv1...
  • Seite 73 SMA Solar Technology AG 6  Ereignisse und Fehler Name Stufe Ursache Abhilfe W 347 ExtOverload Sunny Island/Master trennt • Wenn Sie eine Fachkraft sind, sicherstellen, sich vom öffentlichen dass kein Kurzschluss am Anschluss AC2 Stromnetz wegen anliegt. Phasenausfall / Überlast am Anschluss AC2.

  • Seite 74: Kategorie Generator (4Xx)

    Kuppelschalters korrekt ist. • Sicherstellen, dass Kuppelschalter korrekt verdrahtet ist. • Sicherstellen, dass der Rückmeldekontakt korrekt angeschlossen ist. F 368 NRelNotOpen Neutralleiter-Relais öffnet • SMA Service Line kontaktieren. nicht. 6.3.6 Kategorie Generator (4xx) Name Stufe Ursache Abhilfe W 401 GnRevPwrProt 1 AC-Quellen im System •...

  • Seite 75: Kategorie Relais (6Xx)

    6.3.9 Kategorie System (7xx) Name Stufe Ursache Abhilfe F 702 RsDsp Signalprozessor hat einen Reset • SMA Service Line kontaktieren. durchgeführt. F 703 TimeOut Zeit wurde bei Ausführung einer • SMA Service Line kontaktieren. Aufgabe überschritten. F 704 Calib System hat sich nicht kalibriert.
  • Seite 76 • Wenn Sie eine Fachkraft sind, sicherstellen, dass alle Batteriezellen funktionsfähig sind. F 720 InvTmpSns Temperatursensor am Transformator • SMA Service Line kontaktieren. des Sunny Island/Masters ist defekt. F 721 InvTmpSns Temperatursensor am Kühlkörper des • SMA Service Line kontaktieren.
  • Seite 77 Grenzwerte für die Spannung der externen Energiequelle passend eingestellt sind. F 739 SPICom Geräteinterne Kommunikation des • SMA Service Line kontaktieren. Sunny Island/Masters ist gestört. W 740 SPIComSlv1 Geräteinterne Kommunikation des Slave 1 ist gestört. W 741 SPIComSlv2 Geräteinterne Kommunikation des...
  • Seite 78 Warnungen und Fehler auslesen und Ursachen beseitigen. F 782 AIVtgMonFail Überwachung des öffentlichen • SMA Service Line kontaktieren. Stromnetzes ist ausgefallen. F 783 CANCom Synchronisation im Cluster ist am • Wenn Sie eine Fachkraft sind, Master gestört.

  • Seite 79: Kategorie Externe Geräte Und Komponenten (8Xx)

    SMA Solar Technology AG 6  Ereignisse und Fehler Name Stufe Ursache Abhilfe F 787 VcoreFail Geräteinterne Spannung im Sunny • SMA Service Line kontaktieren. Island/Master ist außerhalb der Toleranzgrenze. F 788 VcoreFailSlv1 Geräteinterne Spannung im Slave 1 ist außerhalb der Toleranzgrenze. F 789 VcoreFailSlv2 Geräteinterne Spannung im Slave 2 ist...
  • Seite 80 SMA Solar Technology AG Name Stufe Ursache Abhilfe F 810 Box15V 15 V-Spannungsversorgung in • SMA Service Line kontaktieren. der Multicluster Box ist defekt. F 811 Box24V 24 V-Spannungsversorgung in • SMA Service Line kontaktieren. der Multicluster Box ist defekt. W 815 BoxQ5 In der Multicluster Box •...
  • Seite 81 SMA Solar Technology AG 6  Ereignisse und Fehler Name Stufe Ursache Abhilfe W 844 eHZ1ProtFail Datenprotokoll des Einspeise- • SMA Service Line kontaktieren. und Netzbezugszähler ist unbekannt. W 845 eHZ2ProtFail Datenprotokoll des PV-Erzeugungszähler ist unbekannt. W 846 eHzInFail Ausleseköpfe sind vertauscht.
  • Seite 82 6  Ereignisse und Fehler SMA Solar Technology AG Name Stufe Ursache Abhilfe W 856 Sic1TmpHI Sunny Island Charger 1 • Wenn Sie eine Fachkraft sind, Sunny meldet eine zu hohe Island Charger auf die Betriebsart Temperatur der Batterie. SMA-Betrieb stellen (siehe Installationsanleitung des Sunny Island Charger).
  • Seite 83 SMA Solar Technology AG 6  Ereignisse und Fehler Name Stufe Ursache Abhilfe W 865 Sic2TmpLo Sunny Island Charger 2 • Wenn Sie eine Fachkraft sind, Sunny meldet eine zu niedrige Island Charger auf die Betriebsart Temperatur der Batterie. SMA-Betrieb stellen (siehe Installationsanleitung des Sunny Island Charger).
  • Seite 84 6  Ereignisse und Fehler SMA Solar Technology AG Name Stufe Ursache Abhilfe W 874 Sic3PvVtgLo Keine PV-Spannung liegt am Sunny Island Charger 3 an oder es liegt ein Kurzschluss W 875 Sic3TmpLo Sunny Island Charger 3 • Wenn Sie eine Fachkraft sind, Sunny...
  • Seite 85 SMA Solar Technology AG 6  Ereignisse und Fehler Name Stufe Ursache Abhilfe W 883 Sic4PvVtgHi PV-Spannung am Sunny Island Charger 4 ist zu hoch. W 884 Sic4PvVtgLo Keine PV-Spannung liegt am Sunny Island Charger 4 an oder es liegt ein Kurzschluss W 885 Sic4TmpLo Sunny Island Charger 4...

  • Seite 86: Kategorie Allgemein (9Xx)

    6  Ereignisse und Fehler SMA Solar Technology AG 6.3.11 Kategorie Allgemein (9xx) Name Stufe Ursache W 915 Timeout Fehler im Programmablauf ist aufgetreten. F 952 ExtBMSTimeout Zeitüberschreitung bei der Kommunikation mit dem externen Batteriemanagement W 953 WrnExtBMSTmOut Zeitüberschreitung bei der Kommunikation mit dem externen...

  • Seite 87: Kontakt

    SMA Solar Technology AG 7  Kontakt 7 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Typ des Sunny Island • Seriennummer des Sunny Island •...
  • Seite 88 SMA Japan K.K. +81-(0)3-3451-9530 +971 2 698 5080 SMA Middle East LLC ‫تارامإلا‬ ‫ةيبرعلا‬ ‫يبظ وبأ‬ ‫ةدحتملا‬ Other countries International SMA Service Line Toll free worldwide: 00800 SMA SERVICE (+800 762 7378423) Niestetal SI60H-TB-de-11 Technische Beschreibung - Parameter, Ereignisse und Fehler...
  • Seite 92 SMA Solar Technology www.SMA-Solar.com...
