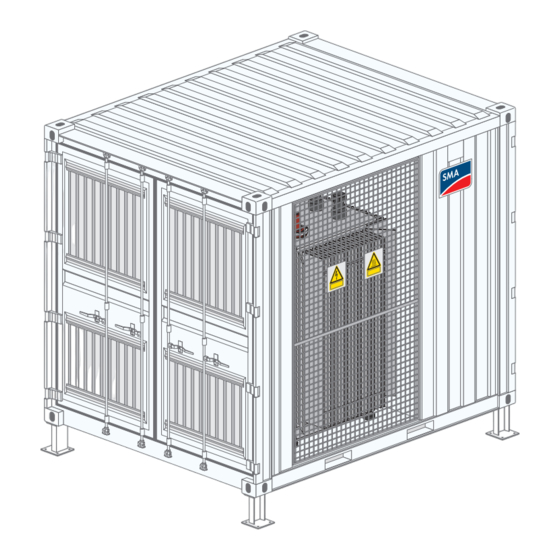

- Seite 1 Transport- und Aufstellbedingungen MEDIUM VOLTAGE STATION 600 / 1200 / 1800 für SUNNY TRIPOWER 60 DEUTSCH MVS-STP-10-TA-de-11 | Version 1.1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument....................Gültigkeitsbereich ............................Weiterführende Informationen........................Nomenklatur ..............................Produktüberblick.......................... Systemübersicht ............................... Aufbau der MV Station ........................... Variantenschlüssel ............................Lieferumfang..............................Außenmaße und Gewichte..........................Transport und Aufstellung ......................10 Transport mit LKW oder Schiff ........................10 Lagerung ................................ -
Seite 3: Hinweise Zu Diesem Dokument
Die Fertigungsversion der MV Station ist auf dem Typenschild abzulesen. Abbildungen in diesem Dokument sind auf die wesentlichen Details reduziert und können vom realen Produkt abweichen. Weiterführende Informationen Links zu weiterführenden Informationen finden Sie unter www.SMA-Solar.com. Nomenklatur Vollständige Benennung Benennung in diesem Dokument... -
Seite 4: Produktüberblick
2 Produktüberblick SMA Solar Technology AG 2 Produktüberblick Systemübersicht Die MV Station bildet zusammen mit einem PV-Generator und einer Anzahl von Sunny Tripower ein PV-Kraftwerk. In der MV Station befinden sich alle Komponenten, um den von den Wechselrichtern kommenden Wechselstrom in das Mittelspannungsnetz einzuspeisen. -
Seite 5: Aufbau Der Mv Station
SMA Solar Technology AG 2 Produktüberblick Aufbau der MV Station Abbildung 2: Aufbau der MV Station Position Bezeichnung Erklärung Niederspannungsraum Im Niederspannungsraum werden die AC-Niederspannungskabel der Wech- selrichter angeschlossen. MV-Transformator Der MV-Transformator wandelt die Wechselrichter-Ausgangsspannung in die Spannungshöhe des Mittelspannungsnetzes. -
Seite 6: Variantenschlüssel
20 Wechselrichter MVS 1800 STP maximal 30 Wechselrichter Über den Variantenschlüssel können Sie die für Ihr Projekt passende MV Station zusammenstellen. Es sind jedoch nicht alle Bestelloptionen miteinander kombinierbar. Bei Fragen wenden Sie sich an Ihren SMA Ansprechpartner. Bestelloption Beschreibung MV-Transformator Mineralöl, mit Hermetikvollschutz... - Seite 7 SMA Solar Technology AG 2 Produktüberblick Bestelloption Beschreibung Mittelspannungsschaltan- Ohne lage Ring (3-feldig), Transformatorfeld mit Sicherungen, Bemessungs- spannung 24 kV Ring (3-feldig), Transformatorfeld mit Leistungsschalter, Bemes- sungsspannung 24 kV Ring (3-feldig), Transformatorfeld mit Sicherungen, Bemessungs- spannung 36 kV Ring (3-feldig), Transformatorfeld mit Leistungsschalter, Bemes- sungsspannung 36 kV...
-
Seite 8: Lieferumfang
2 Produktüberblick SMA Solar Technology AG Bestelloption 16 17 Beschreibung Inverter Manager Ohne Mit Inverter Manager und Netzteil Mit Inverter Manager, Netzteil und I/ O-Box NS-Leistungsschalter Ohne Mit Leistungsschalter zwischen MV- Transformator und Niederspannungs- verteilung inklusive 2 aktiven Lüftern NS-Zähler Ohne Länderpaket... -
Seite 9: Außenmaße Und Gewichte
SMA Solar Technology AG 2 Produktüberblick Position Anzahl Bezeichnung Ersatzfarbe Dokumentation: Systemhandbuch, Schaltplan, Testprotokoll des MV- Transformators, Prüfprotokoll Lieferung, Dokumentation der MV- Schaltanlage, Prüfprotokoll der MV Station * optional Außenmaße und Gewichte 2991 mm 2438 mm Abbildung 4: Abmessungen der MV Station Maße der MV Station ohne Plattform und Füße... -
Seite 10: Transport Und Aufstellung
3 Transport und Aufstellung SMA Solar Technology AG 3 Transport und Aufstellung Transport mit LKW oder Schiff Die MV Station entspricht in ihren Abmessungen und der Bauform einem ISO-Container. Sie lässt sich einfach und schnell verladen, für den Transport sichern, befördern und aufstellen. Sie kann mit einem Schiff oder einem LKW transportiert werden. -
Seite 11: Lagerung
SMA Solar Technology AG 3 Transport und Aufstellung Für den Seetransport können 2 MV Stationen mit Hilfe des Quick Tie-Systems miteinander verbunden werden. Dabei müssen jeweils die Seiten mit dem Niederspannungsraum miteinander verbunden werden. ≥45° Abbildung 5: Kopplung von 2 MV Stationen für den Seetransport Einzelne MV-Stationen können auf einem 20 Fuß-Flat Rack für den Seetransport verladen werden. - Seite 12 3 Transport und Aufstellung SMA Solar Technology AG Abhängig von den Bedingungen vor Ort können weitere Maßnahmen nötig sein (z. B. bei Aufstellungen in der Nähe von Freileitungen). Die Bedingungen am Abladeplatz müssen vor dem Transport ausreichend berücksichtigt werden. Abbildung 6: Schwenkradius beim Abladen der MV Station Die MV Station wird mit Hilfe einer Containertraverse mit Kettengehänge an den vier Eckbeschlägen angehoben.
- Seite 13 SMA Solar Technology AG 3 Transport und Aufstellung Montage der Aufstellfüße der MV Station Um die Aufstellfüße an die MV Station montieren zu können, kann die MV Station auf temporären Podesten (z. B. Kranstützplatten) zwischengelagert werden. Für die Montage der Aufstellfüße müssen die Podeste eine Mindesthöhe von 450 mm aufweisen.
- Seite 14 3 Transport und Aufstellung SMA Solar Technology AG • Die Aufstellfüße lassen sich über ein Twistlock mit der MV Station verbinden. • Unebenheiten des Aufstelluntergrundes können mit Unterlegplatten ausgeglichen werden. MVS-STP-10-TA-de-11 Transport- und Aufstellbedingungen...
-
Seite 15: Aufstellinformationen
SMA Solar Technology AG 4 Aufstellinformationen 4 Aufstellinformationen Mindestabstände Halten Sie folgende Mindestabstände ein, um einen reibungslosen Betrieb der MV Station zu gewährleisten. Die Mindestabstände sind erforderlich, um eine reibungslose Aufstellung der MV Station und einen problemlosen Komponententausch (z. B. mit Gabelstapler) im Service- oder Wartungsfall durchzuführen. Zusätzlich sind die vor Ort geltenden Vorschriften einzuhalten. -
Seite 16: Aufstellung
4 Aufstellinformationen SMA Solar Technology AG Umgebungsbedingungen für den ortsfesten Einsatz Klasse 4S2 c) Staub (Niederschlag) [mg/m Einsatzorte, an denen der Staubanfall durch geeignete Maßnahmen auf ein Kleinst- maß gehalten wird. Einsatzorte, an denen keine besonderen Maßnahmen zur Verringerung des Sand- oder Staubanfalls getroffen wurden, und die nicht in der Nähe von Sand und Staubquellen... -
Seite 17: Splittplanum
SMA Solar Technology AG 4 Aufstellinformationen ☐ In Gebieten mit starken Niederschlägen oder hohen Grundwasserpegeln muss eine Drainage vorgesehen werden. ☐ Um Wassereintritt durch Regen zu vermeiden, sollte die MV Station nicht in einer Senke aufgestellt werden. ☐ Um die Zugänglichkeit für Serviceeinsätze zu ermöglichen, sollte die MV Station nicht höher als 0,5 m aufgestellt werden. -
Seite 18: Gewichtsbelastung
4 Aufstellinformationen SMA Solar Technology AG Abbildung 12: Aufbau des Untergrundes Position Bezeichnung Splittplanum nach Anforderung Tragfähiger Boden, z. B. Kies 4.3.4 Gewichtsbelastung Die Gewichtsbelastung für die Aufstellfüße der MV Station beträgt jeweils 3000 kg. Die Aufstellflächen sind entsprechend auszulegen. -
Seite 19: Betonpfeiler
SMA Solar Technology AG 4 Aufstellinformationen 4.3.5.2 Betonpfeiler Mindestlänge der Betonpfeiler Die Eingrabtiefe der Betonpfeiler muss den statischen Erfordernissen entsprechen. Die Betonpfeiler müssen folgende Eigenschaften aufweisen: ☐ Die Betonpfeiler müssen sich für das Gewicht des Produkts eignen. ☐ Die Betonpfeiler müssen auf tragfähigem Boden aufgestellt werden. -
Seite 20: Aussparungen Im Aufstelluntergrund
Die einzige Ausnahme bildet der Ölauffangbehälter. Die Flächen unter der MV Station werden im Störlichtbogenfall zu Druckentlastung benötigt. Etwaige Missachtung des Hinweises kann zu Personenschäden oder Ausfällen führen. SMA Solar Technology AG übernimmt keine Haftung für entstandene Schäden. Abbildung 17: Störlichtbogenausleitung der der MV Station 4.3.7... -
Seite 21: Ölauffangbehälter
SMA Solar Technology AG 4 Aufstellinformationen Bei der Planung der Aussparungen im Untergrund müssen die Positionen der Aufstellfüße für die Station und die Bedienplattform berücksichtigt werden. 2233 mm 1654 mm 1598 mm 1547 mm 1352 mm 1085 mm 839 mm... - Seite 22 4 Aufstellinformationen SMA Solar Technology AG Der Ölauffangbehälter sammelt Öl, welches im Fehlerfall aus dem MV-Transformator auslaufen kann. Der Ölauffangbehälter muss unter dem MV-Transformator positioniert sein und in den Untergrund eingelassen werden. Abbildung 19: Position des Ölauffangbehälters Position Bezeichnung Überlauf des Ölauffangbehälters für Regenwasser MV-Transformator Ölauffangbehälter...
-
Seite 23: Elektrischer Anschluss
SMA Solar Technology AG 5 Elektrischer Anschluss 5 Elektrischer Anschluss Erdungskonzept Die empfohlene vermaschte Ausführung der Erdung des MV-Transformators verringert die Höhe der Ableitströme. Es wird empfohlen, dass z. B. bei der Verwendung von Kameras und Überwachungstechnik die Signalübertragung mittels Lichtwellenleitertechnik ausgeführt wird. Damit wird möglichen Störeinflüssen entgegengewirkt. -
Seite 24: Kabelanforderungen
5 Elektrischer Anschluss SMA Solar Technology AG Kabelanforderungen Anschluss Kabelanforderungen Niederspannungskabel für • Anschluss mit verzinntem Aluminium- oder Kupferkabelschuh (für Wechselrichter Schraubendurchmesser: 8 mm) • Kupfer- oder Aluminiumkabel • Kabelquerschnitt: 16 mm bis 95 mm Bei Umgebungstemperaturen über 40 °C müssen temperaturbeständige Kabel (90 °C) verwendet werden. -
Seite 25: Bauseitige Leistungen
• Schrauben und Dübel für die Befestigung der Aufstellfüße am Fundament • Schutzprüfung der Mittelspannungsschaltanlage • Prüfung der Erdungsanlage Die Inbetriebnahme der MV Station muss von SMA Solar Technology AG oder einem autorisierten Service-Partner durchgeführt werden. Transport- und Aufstellbedingungen MVS-STP-10-TA-de-11... - Seite 26 www.SMA-Solar.com...
