Inbetriebnahme

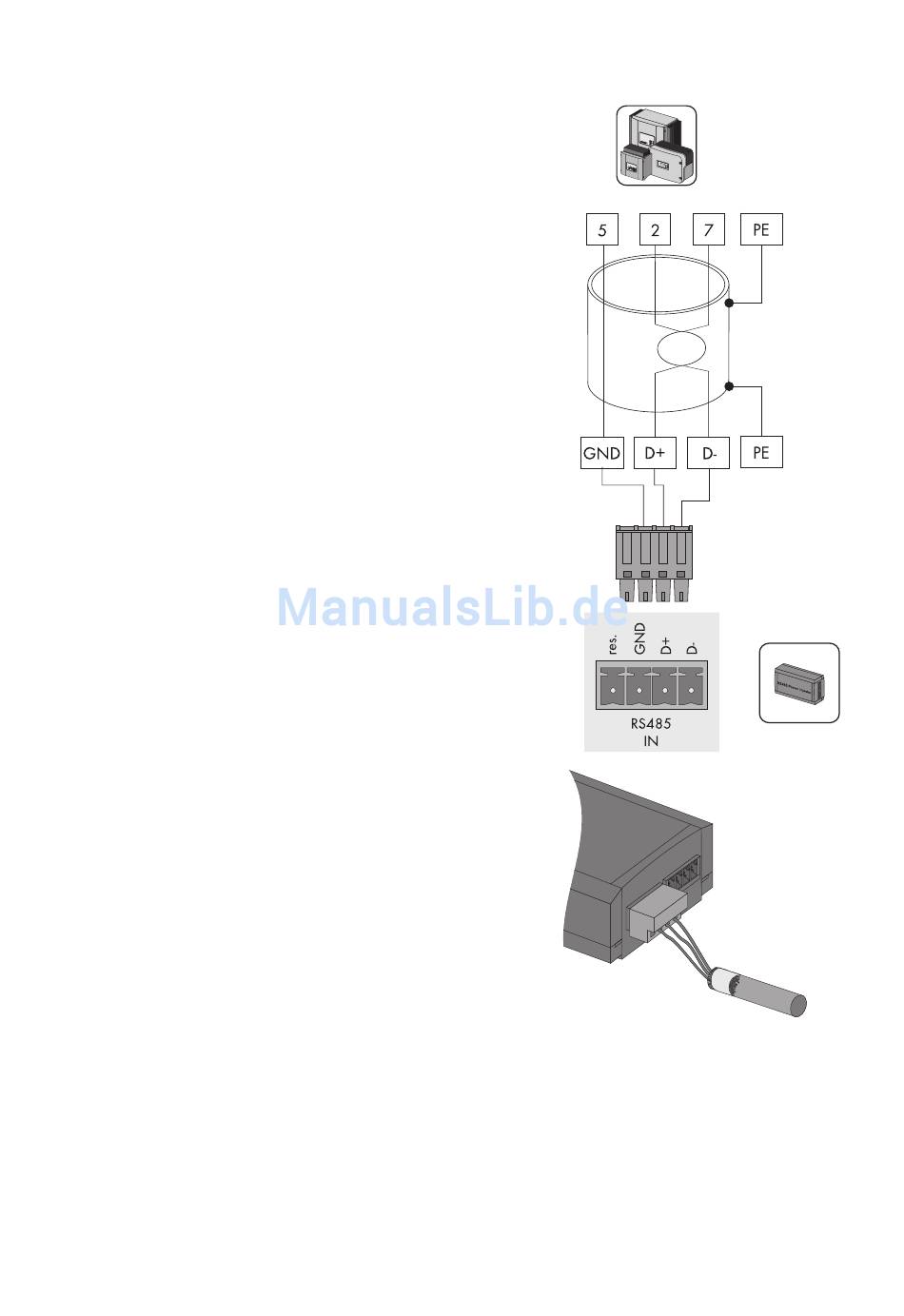

7. Adern mit dem Stecker verbinden. Belegungen in
Ihrem RS485-Kommunikationsbus beachten.
Gegebenenfalls Adernfarbe notieren:
2 | D+ ________________________
5 | GND ________________________
7 | D- ________________________
8. Stecker in die Buchse „RS485 IN" des RS485-
Power Injector stecken.
☑ Der RS485-Power Injector ist an den RS485-Kommunikationsbus angeschlossen.
Sie können nun den RS485-Power Injector an die Sunny SensorBox anschließen.
