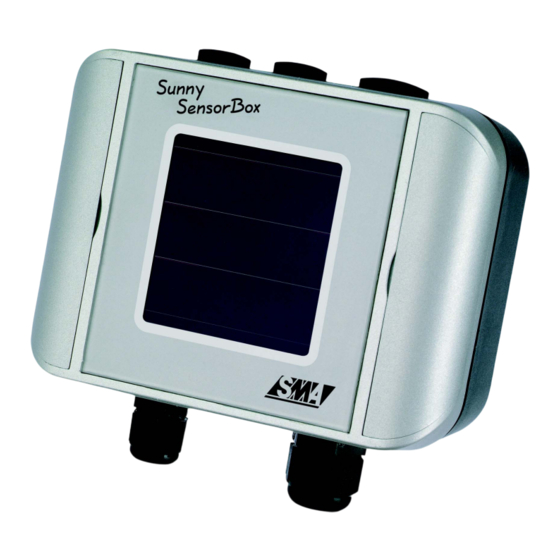

Sunny SensorBox
Erfassung von Umweltdaten erweitert
die Überwachung Ihrer Solaranlage
Bedienungsanleitung
Version 1.2
SSensor-11:ND0207
98-0000412

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA Sunny SensorBox

Inhaltszusammenfassung für SMA Sunny SensorBox

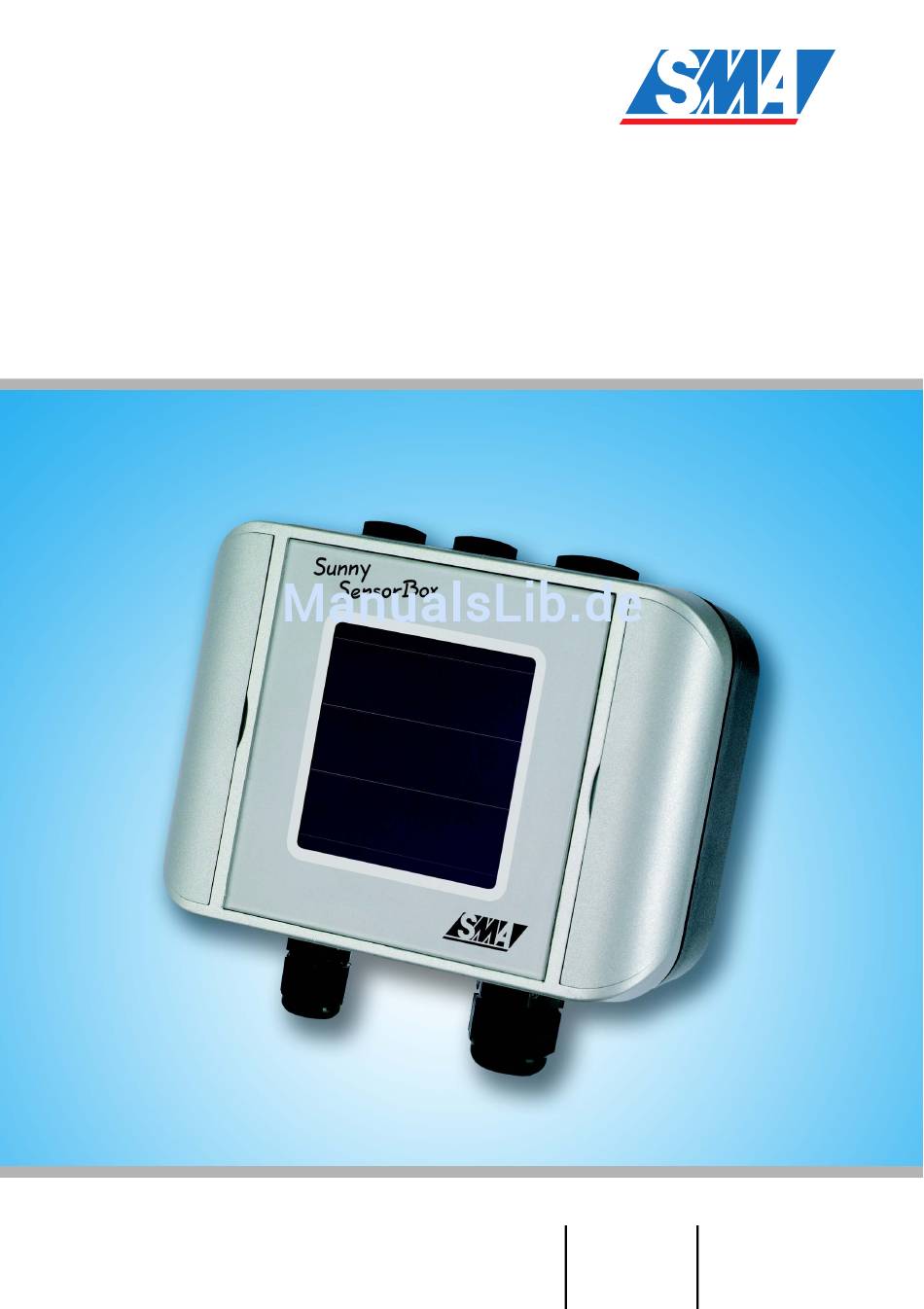

  • Seite 1 Sunny SensorBox Erfassung von Umweltdaten erweitert die Überwachung Ihrer Solaranlage Bedienungsanleitung Version 1.2 SSensor-11:ND0207 98-0000412...

  • Seite 3: Inhaltsverzeichnis

    Funktionsübersicht......10 2.2.1 Sunny SensorBox ........10 2.2.2 RS485-Power Injector .
  • Seite 4 Fehlersuche ......73 Sunny SensorBox ......73 7.1.1...
  • Seite 5 Demontage ......79 9.1.1 Sunny SensorBox ........79 9.1.2 Austausch von Kabeln in der Sunny SensorBox .
  • Seite 6 Technologie AG Seite 6 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 7: Hinweise Zu Dieser Anleitung

    Viele der in diesem Dokument beschriebenen Tätigkeiten dürfen nur von Elektrofachkräf- ten durchgeführt werden und sind durch einen Gefahrenhinweis gekennzeichnet. 1.2 Gültigkeitsbereich Diese Bedienungsanleitung für die Sunny SensorBox gilt ab der Sunny SensorBox Firm- wareversion 1.0. Sie können die Firmwareversion aufrufen, wie in Kapitel 2.4.2 „Firm- wareversion” (Seite 13) beschrieben.
  • Seite 8 Hinweise zu dieser Anleitung Technologie AG Seite 8 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 9: Sunny Sensorbox

    2 Sunny SensorBox 2.1 Einsatz und Funktion Mit der Sunny SensorBox und den Sensoren können Sie Umweltdaten an Ihrer PV-An- lage erfassen, die für eine Leistungsüberwachung relevant sind. Zu diesem Zweck be- sitzt das System standardmäßig einen in der Sunny SensorBox integrierten Einstrahlungssensor und einen externen Modultemperatursensor.

  • Seite 10: Funktionsübersicht

    • Kommunikationsgerät Sunny WebBox (ab Sunny WebBox Firmwareversion 1.30) Sunny Boy Control/ Plus (ab Sunny Boy Control Firmware 5.0 und ab Sunny SensorBox Hardwarever- sion B2) Anforderungen an den Montageort: • Die Sunny SensorBox ist für die Außenmontage geeignet (IP65).

  • Seite 11: Rs485-Power Injector

    In der Nähe einer 230 V/110 V Steckdose (Kabellänge des Netzteils ca. 180 cm). • Die maximale Kabellänge von der letzten Sunny SensorBox zum RS485-Power In- jector beträgt 150 m. Die maximale Kabellänge im gesamten RS485-Bus (vom Kommunikationsgerät bis zur letzten Sunny SensorBox) beträgt 1200 m.

  • Seite 12: Lieferumfang

    I n j e c t o w. SM A. de optional optional 1 Sunny SensorBox (mit integriertem Einstrahlungssensor) 2 Isolierschläuche 1 Verbindungsklemme 1 Modultemperatursensor mit Wärmeleitkleber (Harz und Härter) und Klebeband-Streifen 1 Bedienungsanleitung Sunny SensorBox 1 RS485-Power Injector inkl.

  • Seite 13: Identifikation

    Output Current: Serien Nr.: Version: Serial No.: Version: 2.4.2 Firmwareversion Die Firmwareversion der Sunny SensorBox wird über das Kommunikationsgerät ange- zeigt. Die Firmwareversion wird als Kanal „FwVer“ angezeigt, siehe dazu Kapitel 6.1 „Allgemeine Kanäle” (Seite 69). Bedienungsanleitung SSensor-11:ND0207 Seite 13...
  • Seite 14 Sunny SensorBox Technologie AG Seite 14 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 15: Sicherheitshinweise

    Technologie AG Sicherheitshinweise 3 Sicherheitshinweise Beachten Sie alle Sicherheitshinweise in dieser Anleitung. Nichtbeachtung kann Schä- den am Gerät verursachen und eine Gefahr für Personen darstellen. Alle Arbeiten am Wechselrichter dürfen nur von Elektrofachkräften durch- geführt werden! Beachten Sie alle Sicherheitshinweise in der Wechselrich- ter-Dokumentation.
  • Seite 16 Sicherheitshinweise Technologie AG Seite 16 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 17: Gerätemontage Und Anschluss Der Sensoren

    Gerätemontage und Anschluss der Sensoren 4 Gerätemontage und Anschluss der Sensoren In diesem Kapitel wird zuerst die Montage der Sunny SensorBox beschrieben, anschlie- ßend Montage und Anschluss aller Sensoren und zuletzt die Montage des RS485-Po- wer Injector. Im nächsten Kapitel werden die Geräte angeschlossen und in Betrieb genommen.
  • Seite 18 Technologie AG • Die Sunny SensorBox darf in drei Ausrichtungen montiert werden (siehe Abbildung unten). Die Sunny SensorBox darf nicht senkrecht mit dem SMA-Logo nach oben montiert werden, weil sonst Wasser in das Gerät eindringen kann (Belüftungsmem- bran). Eine senkrechte Montage (nur mit SMA-Logo unten) der Sunny SensorBox wird beim Befestigen an einer senkrechten Modulschiene benötigt.

  • Seite 19: Modulrahmenmontage

    Technologie AG Gerätemontage und Anschluss der Sensoren 4.1.1 Modulrahmenmontage Die Sunny SensorBox darf nicht senkrecht mit dem SMA-Logo nach oben montiert werden, weil sonst Wasser in das Gerät eindringen kann (Belüf- tungsmembran). Eine Modulrahmenmontage ist möglich, wenn der Modulrahmen zirka 16 cm seitlich aus den Modulen herausragt.

  • Seite 20: Dachsparrenmontage

    Gerätemontage und Anschluss der Sensoren Technologie AG 4.1.2 Dachsparrenmontage Die Sunny SensorBox darf nicht senkrecht mit dem SMA-Logo nach oben montiert werden, weil sonst Wasser in das Gerät eindringen kann (Belüf- tungsmembran). Für die Dachsparrenmontage benötigen Sie den optionalen Dachwinkel, siehe Kapitel 11 „Zubehör”...
  • Seite 21 Technologie AG Gerätemontage und Anschluss der Sensoren Öffnen Sie die seitlichen Klappen der Sunny SensorBox mit Hilfe der Aussparun- gen. Befestigen Sie die Sunny SensorBox mit den mitgelieferten Schrauben auf dem Montagewinkel. Decken Sie die Ziegeln wieder auf das Dach.

  • Seite 22: Modultemperatursensor

    Öffnen Sie die seitlichen Klappen der Sunny SensorBox mit Hilfe der Aussparun- gen. Lösen Sie die Schrauben in den Ecken der Sunny SensorBox und klappen Sie den Gehäusedeckel nach links auf. Der Deckel ist durch Haken mit der Unterschale verbunden.
  • Seite 23 Technologie AG Gerätemontage und Anschluss der Sensoren Der Sensor wird am An- schluss „F7: TmpMdul“ der Sunny SensorBox ange- schlossen. Schließen Sie den Sensor Modul- an, wie aus der Abbildung temperatursensor rechts ersichtlich. Die Polari- tät der Kabel ist beliebig. Polarität ist beliebig Sunny SensorBox...

  • Seite 24: Modultemperatursensor Montieren

    Gerätemontage und Anschluss der Sensoren Technologie AG Modultemperatursensor montieren Halten Sie den mitgelieferten Wärmeleitkleber und die mitgelieferten Klebeband- Streifen zum Fixieren des Modultemperatursensors auf der Unterseite des Solarmo- duls bereit. Der Wärmeleitkleber ist ätzend! Vermeiden Sie Berührung mit Haut, Schleimhäuten und Augen. Beachten Sie die Verarbeitungszeit des Wärmeleitklebers von 45 Minuten.
  • Seite 25 Technologie AG Gerätemontage und Anschluss der Sensoren Bedienungsanleitung SSensor-11:ND0207 Seite 25...

  • Seite 26: Umgebungstemperatursensor

    Achten Sie darauf, dass sich am Montageplatz kein Wärmestau bilden kann (z. B. durch ein überstehendes Dach). • Schützen Sie den Umgebungstemperatursensor vor starken Verschmutzungen. • Beachten Sie die maximale Kabellänge von 30 m vom Umgebungstemperatursen- sor zur Sunny SensorBox. Seite 26 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 27: Innenbereich Oder Verlegung Im Kabelkanal

    Technologie AG Gerätemontage und Anschluss der Sensoren Hinweise zur Verkabelung Die Kabellänge und -qualität haben Auswirkungen auf die Signalqualität. Beachten Sie die folgenden Hinweise zur Verkabelung, um eine gute Signalqualität zu erreichen. Außenbereich Verwenden Sie für den Außenbereich ein Kabel mit den folgenden wesentlichen Eigen- schaften.

  • Seite 28: Montage Und Anschluss

    Gerätemontage und Anschluss der Sensoren Technologie AG 4.3.1 Montage und Anschluss Anschluss im Umgebungstemperatursensor Lösen Sie die vier Schrauben am Gehäuse des Sensors und heben Sie den Deckel Drehen Sie die Kabelverschraubung am Gehäuse des Sensors ab. Entfernen Sie das innenliegende Schutzplättchen. Achten Sie darauf, dass die in- nenliegende Dichtung nicht herausfällt.

  • Seite 29: Montage Des Umgebungstemperatursensors

    Technologie AG Gerätemontage und Anschluss der Sensoren Montage des Umgebungstemperatursensors 10. Legen Sie den Montageplatz unter Berücksichtigung des Montageraums fest. Der Montageraum unten muss für das Verlegen des Kabels berücksichtigt wer- den. 11. Befestigen Sie den unteren Gehäuseteil mit den mit- gelieferten Schrauben an den vorgesehenen Montage- löchern, wie in der Abbildung rechts.
  • Seite 30 13. Öffnen Sie die seitlichen Klappen der Sunny SensorBox mit Hilfe der Aussparun- gen. 14. Lösen Sie die Schrauben in den Ecken der Sunny SensorBox und klappen Sie den Gehäusedeckel nach links auf. Der Deckel ist durch Haken mit der Unterschale verbunden.
  • Seite 31 Technologie AG Gerätemontage und Anschluss der Sensoren 18. Der Sensor wird am An- schluss „F6: TmpAmb“ der Sunny SensorBox ange- schlossen. Umgebungs- Schließen Sie den Sensor temperatursensor an, wie aus der Abbildung rechts ersichtlich. Nutzen Sie ihre notierten Aderfar- ben. PV + Sunny SensorBox...

  • Seite 32: Windsensor

    Gerätemontage und Anschluss der Sensoren Technologie AG 4.4 Windsensor Geeigneter Montageplatz • Der Windsensor muss senkrecht montiert werden, andernfalls kann Wasser in den Windsensor eindringen! • Der Windsensor wird am seitlichen Mastende montiert. • Der Montageplatz darf nicht windgeschützt sein oder im Windschatten z. B. von Schornstein oder Satellitenanlage liegen.
  • Seite 33 Technologie AG Gerätemontage und Anschluss der Sensoren Hinweise zur Verkabelung Die Kabellänge und -qualität haben Auswirkungen auf die Signalqualität. Beachten Sie die folgenden Hinweise zur Verkabelung, um eine gute Signalqualität zu erreichen. Für den Windsensor müssen Sie nur zwei der vier Kabeladern verwenden. Die unten aufgeführten Kabelangaben beschreiben ein vier-adriges Kabel, Sie können auch ein zwei-adriges Kabel mit den gleichen Eigenschaften verwenden.

  • Seite 34: Montage Und Anschluss

    Gerätemontage und Anschluss der Sensoren Technologie AG 4.4.1 Montage und Anschluss Montage des Windsensors Der Windsensor muss senkrecht montiert werden. Befestigen Sie den mitgelieferten Montagewinkel je nach Montageart: • Mastmontage Befestigen Sie den mitgelieferten Montagewinkel mit der mit- gelieferten Schelle am oberen Ende vom Mast, wie in der Ab- bildung rechts.
  • Seite 35 Bei einer direkten Montage des Windsensors an der Wand können Verwirbelungen auftreten, die die Messgenauigkeit verringern. Wir emp- fehlen eine Montage des Windsensors mit dem SMA-Zubehör „Wandhalterung“ (siehe Kapitel 11.6 „Wandhalterung für den Windsensor” (Seite 94)), um mehr Abstand zur Wand zur erhalten, wodurch Verwirbelungen verhindert werden.

  • Seite 36: Anschluss An Sunny Sensorbox

    Öffnen Sie die seitlichen Klappen der Sunny SensorBox mit Hilfe der Aussparun- gen. Lösen Sie die Schrauben in den Ecken der Sunny SensorBox und klappen Sie den Gehäusedeckel nach links auf. Der Deckel ist durch Haken mit der Unterschale verbunden.
  • Seite 37 Technologie AG Gerätemontage und Anschluss der Sensoren Der Sensor wird am An- schluss „F3: Wind“ der Sunny SensorBox ange- schlossen. Windgeschwindigkeits- Schließen Sie den Sensor sensor an, wie aus der Abbil- dung rechts ersichtlich. Die Polarität der Kabel ist beliebig.

  • Seite 38: Montage Des Rs485-Power Injector

    Gerätemontage und Anschluss der Sensoren Technologie AG 4.5 Montage des RS485-Power Injector Geeigneter Montageplatz • Der RS485-Power Injector muss im Innenbereich und in der Nähe einer 230 V/ 110 V Steckdose montiert werden (Kabellänge des Netzteils ca. 180 cm). • Beachten Sie die maximale Kabellänge von 150 m von der letzten Sunny Sensor- Box zum RS485-Power Injector.

  • Seite 39: Wandmontage

    Technologie AG Gerätemontage und Anschluss der Sensoren 4.5.1 Wandmontage Benutzen Sie für die Wandmontage die mitgelieferte Wandhalterung. Legen Sie den Montageplatz unter Berücksichtigung des Montageraums fest. Legen Sie die Bohrlöcher fest, siehe Abbildung unten. 4 cm Befestigen Sie die Wandhalterung mit den zwei mitgelieferten Schrauben an die Wand.
  • Seite 40 Gerätemontage und Anschluss der Sensoren Technologie AG Aufstecken des RS485-Power Injector Schieben Sie den RS485-Power Injector von rechts (der Seite der Wandhalterung ohne Hebel) auf die Wandhalterung. Klappen Sie den RS485-Power Injector zur Wand hin. Schieben Sie RS485-Power Injector nach rechts, bis der Hebel hörbar einrastet.
  • Seite 41 Technologie AG Gerätemontage und Anschluss der Sensoren Abnehmen des RS485-Power Injector Drücken Sie den Hebel der Wandhalterung bis zur Wand zurück. Schieben Sie den RS485-Power Injector nach links. Kippen Sie den RS485-Power Injector auf der linken Seite von der Wand weg. Schieben Sie den RS485-Power Injector nach rechts von der Wandhalterung herunter.
  • Seite 42 Gerätemontage und Anschluss der Sensoren Technologie AG Seite 42 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 43: Anschluss Und Inbetriebnahme

    In diesem Kapitel wird die Verkabelung und Inbetriebnahme des Kommunikationsge- räts, des Wechselrichters, des RS485-Power Injector und der Sunny SensorBox be- schrieben. Außerdem wird der Anschluss einer Sunny SensorBox an eine weitere Sunny SensorBox beschrieben. Der Anschluss gliedert sich in folgende Schritte: •...

  • Seite 44: Kommunikationsgerät An Wechselrichter

    Anschluss und Inbetriebnahme Technologie AG 5.1 Kommunikationsgerät an Wechselrichter 5.1.1 Sunny WebBox an Wechselrichter Den Anschlussplan entnehmen Sie der Bedienungsanleitung des Kommunikationsge- räts. Beachten Sie alle Sicherheitshinweise in der Wechselrichter-Dokumentati- on und der Bedienungsanleitung Ihres Kommunikationsgeräts. 5.1.2 Sunny Boy Control an Wechselrichter Den Anschlussplan entnehmen Sie der Bedienungsanleitung des Kommunikationsge- räts.
  • Seite 45 Technologie AG Anschluss und Inbetriebnahme Bedienungsanleitung SSensor-11:ND0207 Seite 45...

  • Seite 46: Wechselrichter An Rs485-Power Injector

    Anschluss und Inbetriebnahme Technologie AG 5.2 Wechselrichter an RS485-Power Injector Dieses Kapitel ist nur für Elektrofachkräfte gedacht! Alle Arbeiten am Wechselrichter dürfen nur von Elektrofachkräften durch- geführt werden! Beachten Sie alle Sicherheitshinweise in der Wechselrich- ter-Dokumentation. Seite 46 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 47: Innenbereich Oder Verlegung Im Kabelkanal

    Leitungen (Twisted Pair) • UV-beständig • Die maximale Kabellänge im gesamten RS485-Bus (von der Sunny WebBox bis zur letzten Sunny SensorBox beträgt 1200 m. Wir empfehlen folgende Kabeltypen: • Lappkabel: UNITRONIC Li2YCYv 2 x 2 x 0,22 mm , Bestellnr.: 0031 350 •...
  • Seite 48 Anschluss und Inbetriebnahme Technologie AG Anschluss im Wechselrichter Vor dem Anschluss muss der Wechselrichter freigeschaltet werden! Öffnen Sie den Wechselrichter wie in der Wechselrichter-Dokumentation beschrie- ben. Entfernen Sie eventuell gesteckte Jumper (A, B, C), die neben der Kommunikati- onsschnittstelle im Wechselrichter gesteckt sind (Jumpersteckplätze siehe Abbil- dung unten).

  • Seite 49: Anschluss Rs485-Power Injector

    Technologie AG Anschluss und Inbetriebnahme Schließen Sie das Kabel an Wechselrichter Kommunikationsschnitt- Kommunikations- stelle im Wechselrichter ent- 2 3 5 7 schnittstelle sprechend Abbildung (Abb. ähnlich) rechts an. Kürzen Sie das unbenutze Ka- bel (nc= not connected) im Wechselrichter, damit keine Kurzschlüsse entstehen kön- nen.

  • Seite 50: Rs485-Power Injector An Sunny Sensorbox

    Leitungen (Twisted Pair) • UV-beständig • Die maximale Kabellänge im gesamten RS485-Bus (von der Sunny WebBox bis zur letzten Sunny SensorBox beträgt 1200 m. Wir empfehlen folgende Kabeltypen: • Lappkabel: UNITRONIC Li2YCYv 2 x 2 x 0,22 mm , Bestellnr.: 0031 350 •...
  • Seite 51 Technologie AG Anschluss und Inbetriebnahme Anschluss RS485-Power Injector Stülpen Sie den Schirm des Kabels, das am Kabel RS485-Power Injector angeschlossen wird ca. ei- nen Zentimeter nach hinten (siehe Abbildung rechts). Dort wird später die Schirmklemme befes- tigt. umgestülpter Schirm Bedienungsanleitung SSensor-11:ND0207 Seite 51...
  • Seite 52 Anschluss und Inbetriebnahme Technologie AG Verwenden Sie den beim RS485-Power Injector mitge- RS485-Power lieferten Stecker für den An- Injector schluss RS485-Power Injector. RS485 + Power Verbinden Sie das Kabel mit dem Stecker entsprechend der Abbildung rechts. Stecker Notieren Sie sich die Ader- farben: +12 V _______________ +12V...
  • Seite 53 Technologie AG Anschluss und Inbetriebnahme Befestigen Sie die mitgelieferte Schirm- klemme an den Schirmen der beiden Anschlusskabel des RS485-Power In- jector, wie in der Abbildung rechts dar- gestellt. Schirmklemme umgestülpter Schirm Bedienungsanleitung SSensor-11:ND0207 Seite 53...
  • Seite 54 Anschluss und Inbetriebnahme Technologie AG Anschluss an Sunny SensorBox Drehen Sie die Überwurfmutter der Kabelverschraubung unten rechts an der Sun- ny SensorBox ab und ziehen Sie den Blindstopfen heraus. Ziehen Sie das Kabel durch die Überwurfmutter und die Kabelverschraubung unten rechts in der Sunny Sensor- Box (siehe Abbildung rechts).
  • Seite 55 Technologie AG Anschluss und Inbetriebnahme 12. Verbinden Sie die Kabel mit Anschluss „F1: RS485-Power RS485“ in der Sunny Sen- Injector sorBox, wie aus der Abbil- dung rechts ersichtlich. RS485 + Power Nutzen Sie Ihre notierten Aderfarben. Stecker +12V +12V F2: OUT Sunny RS485 SensorBox...
  • Seite 56 0,8 Nm 14. Ziehen Sie die Schutzfolie auf der Solarzelle der Sunny SensorBox ab. 15. Wenn Sie eine weitere Sunny SensorBox anschließen wollen, lesen Sie jetzt weiter bei Kapitel 5.4 „Sunny SensorBox an weitere Sunny SensorBox” (Seite 58). 16. Wenn Sie keine weitere Sunny SensorBox anschließen wollen, setzen Sie den De- ckel der Sunny SensorBox wieder passgenau auf.
  • Seite 57 Technologie AG Anschluss und Inbetriebnahme Bedienungsanleitung SSensor-11:ND0207 Seite 57...

  • Seite 58: Sunny Sensorbox An Weitere Sunny Sensorbox

    Anschluss und Inbetriebnahme Technologie AG 5.4 Sunny SensorBox an weitere Sunny SensorBox Sie müssen dieses Kapitel nur beachten, wenn Sie mehr als eine Sunny SensorBox an den RS485-Power Injector anschließen wollen. bereits vorhandene Sunny SensorBox letzte Sunny SensorBox (noch zu installierende)
  • Seite 59 Leitungen (Twisted Pair) • UV-beständig • Die maximale Kabellänge im gesamten RS485-Bus (von der Sunny WebBox bis zur letzten Sunny SensorBox beträgt 1200 m. Wir empfehlen folgende Kabeltypen: • Lappkabel: UNITRONIC Li2YCYv 2 x 2 x 0,22 mm , Bestellnr.: 0031 350 •...

  • Seite 60: Anschluss An Vorhandener Sunny Sensorbox

    Öffnen Sie die seitlichen Klappen der bereits vorhandenen Sunny SensorBox mit Hilfe der Aussparungen. Lösen Sie die Schrauben in den Ecken der bereits vorhandenen Sunny SensorBox und klappen Sie den Gehäusedeckel nach links auf. Der Deckel ist durch Haken mit der Unterschale verbunden.
  • Seite 61 ExtSol GI - IP + IP - Wind IntSol PV - +12 V PV + Verbindungsklemme F2: OUT RS485 TmpAmb +12 V F1: IN TmpMdul blink = RS485 link on = ready bereits vorhandene Sunny SensorBox Bedienungsanleitung SSensor-11:ND0207 Seite 61...
  • Seite 62 0,8 Nm handfest auf die Kabelverschraubung (Drehmoment: 0,8 Nm). 11. Setzen Sie den Deckel der Sunny SensorBox wieder passgenau auf. 12. Drehen Sie die vier Schrauben in den Ecken des De- ckels zuerst ein Stück nach links, bis die Schrauben in den ersten Gewindegang springen und drehen Sie die Schrauben handfest (Drehmoment: 1 Nm) in die untere Gehäuseschale.

  • Seite 63: Noch Anzuschließende Sunny Sensorbox

    Anschluss und Inbetriebnahme Noch anzuschließende Sunny SensorBox 14. Montieren Sie die noch anzuschließende Sunny SensorBox, wie in Kapitel 4.1 „Sunny SensorBox” (Seite 17) beschrieben und schließen Sie die Sensoren an. An den vormontierten Kabelverschraubungen unten links und rechts müssen Anschlüs- se vorgenommen werden, weil die Kabelverschraubungen sonst nicht dicht sind.
  • Seite 64 SensorBox führt, zu einem Strang zusammen. Der Schirm wird nur benötigt, wenn Sie einen weiteren Busteilnehmer anschließen wollen (z. B. Nachrüstung einer weiteren Sunny SensorBox). 18. Stülpen Sie den mitgelieferten Isolierschlauch über den Schirm und lassen Sie ein Stück vom Schirm aus dem Isolierschlauch herausstehen (siehe Abbildung unten).
  • Seite 65 Abbildung vorhandene rechts an. Sunny SensorBox Nutzen Sie Ihre notierten Aderfarben. noch anzuschließende Sunny SensorBox 21. Der Abschlusswiderstand bei „F2: OUT RS485“ ist werkseitig montiert und bleibt bei der letzten Sunny SensorBox im RS485- Bus gesteckt. Bedienungsanleitung SSensor-11:ND0207 Seite 65...
  • Seite 66 (Drehmoment: 0,8 Nm). 0,8 Nm 23. Ziehen Sie die Schutzfolie auf der Solarzelle der Sunny SensorBox ab. 24. Setzen Sie den Deckel der Sunny SensorBox wieder passgenau auf. 25. Drehen Sie die vier Schrauben in den Ecken des Deckels zuerst ein Stück nach links, bis die Schrauben in den ersten Gewindegang springen und drehen Sie die Schrauben handfest (1 Nm) in die untere Gehäuseschale.

  • Seite 67: Inbetriebnahme

    Nehmen Sie das Kommunikationsgerät in Betrieb, wie in der Bedienungsanleitung Ihres Kommunikationsgeräts beschrieben. Sie können die Daten der Sensoren Ihrer Sunny SensorBox auf dem Sunny Portal (www.SunnyPortal.com) visualisieren. Für die Sensoren können Sie die Standard- seiten zur Performance Ratio und normiertem Anlagenertrag vom Sunny Portal au- tomatisch erzeugen lassen.
  • Seite 68 Anschluss und Inbetriebnahme Technologie AG Seite 68 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 69: Kanalliste

    Sie den Wert „1“ ein und spei- chern Sie ihn ab. In diesem Moment führt die Sunny SensorBox ein Reset aus, der geschriebene Kanal wird aber nicht übernommen. Die LED in der Sunny SensorBox ist dann für 60 Sekun- den aus. Bedienungsanleitung SSensor-11:ND0207...

  • Seite 70: Interner Solareinstrahlungssensor

    Kommunikationsgerät verwenden. 200 ms sind werkseitig voreingestellt. Bei Betrieb der Sunny SensorBox mit einer Sunny WebBox kann die Antwortverzögerung auf 10 ms re- duziert werden. Dieser Kanal ist nur sichtbar, wenn Sie im Kommunika- tionsgerät als „Installateur“ angemeldet sind. Beach-...

  • Seite 71: Umgebungstemperatursensor

    Technologie AG Kanalliste 6.4 Umgebungstemperatursensor Ist kein Umgebungstemperatursensor angeschlossen, wird der absolute Nullpunkt an- gezeigt (-273,15 °C, 0 K, -459,67 °F). Kanal Erklärung Wert Para- meter TmpAmb C Hier wird die aktuelle Umgebungstemperatur in der eingestellten Einheit angezeigt: °C (Grad Celsius) K (Kelvin) TmpAmb K °F (Grad Fahrenheit).

  • Seite 72: Externe Einstrahlungssensoren

    Kanalliste Technologie AG 6.5 Externe Einstrahlungssensoren Kanal Erklärung Wert Para- meter ExtSolIrr Hier wird die aktuelle Solareinstrahlung in W/m gezeigt. ExtSolIrrCal Hier müssen Sie die Spannung des angeschlossenen Einstrahlungssensors in mV einstellen. Werkseitig ist der Wert „100 mV“ eingestellt. ExlSolIrrFnc Hier müssen Sie den Eingangsbereich des angeschlos- senen Einstrahlungssensors einstellen.

  • Seite 73: Fehlersuche

    Wenn Sie ein Reset ausführen, ist die LED für 60 Sekunden aus. Wenn Sie kein Reset durchführen und die LED länger als 10 Se- kunden (benötigte Startzeit) aus ist, hat die Sunny SensorBox kei- ne Stromversorgung. Überprüfen Sie, ob der Netzstecker des RS485-Power Injector gesteckt ist.

  • Seite 74: Umgebungstemperatursensor

    Beim Kanal „TmpAmb C“ wird je nach eingestellter Einheit einer der folgenden Werte dauerhaft angezeigt: -273,15 °C, 0 K, -459,67 °F: • Anschlussfehler in der Sunny SensorBox. I+/V- oder I-/V+ wurden vertauscht angeschlossen. Prüfen Sie den Anschluss, an- hand Kapitel 4.3 „Umgebungstemperatursensor” (Seite 26) beschrieben.

  • Seite 75: Integrierter Einstrahlungssensor

    Der Sensor wurde außer Betrieb genommen und der Widerstand ist nicht mehr in der Sunny SensorBox gesteckt. Anschluss des integrierten Einstrahlungssensors Der integrierte Einstrahlungssensor im De- ckel der Sunny SensorBox ist bei Ausliefe- rung angeschlossen. können integrierten Einstrahlungssensor wie folgt be- schrieben wieder anschließen, falls dieser...
  • Seite 76 Fehlersuche Technologie AG Seite 76 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 77: Wartung Und Reinigung

    Das Dichtgummi im Deckel der Sunny SensorBox wird im Laufe der Zeit porös und verliert seine Dichtigkeit, wenn die Sunny SensorBox dann geöffnet wird. Wenn Sie die Sunny SensorBox nach einer Betriebsdauer von mehr als 5 Jahren z. B. zu Nachrüstzwecken aufschrauben, muss aus diesem Grund das Dichtgummi im De- ckel der Sunny SensorBox durch ein neues ersetzt werden.

  • Seite 78: Reinigung

    8.2 Reinigung 8.2.1 Sunny SensorBox und Sensoren Verwenden Sie für die Reinigung der Sunny SensorBox, der Sensoren und Solarzellen (auf Sunny SensorBox, externe Einstrahlungssensoren) ein weiches, feuchtes Tuch. Ach- ten Sie darauf, dass das Tuch aus kratzfreiem Stoff besteht, damit die Oberfläche der Solarzellen nicht beschädigt wird.

  • Seite 79: Außerbetriebnahme

    Das Dichtgummi im Deckel der Sunny SensorBox wird im Laufe der Zeit porös und verliert seine Dichtigkeit, wenn die Sunny SensorBox dann geöffnet wird. Wenn Sie die Sunny SensorBox nach einer Betriebsdauer von mehr als 5 Jahren z. B. zu Demontage- oder Nachrüstzwecken aufschrauben, muss aus diesem Grund das Dichtgummi im Deckel der Sunny SensorBox durch ein neues ersetzt werden.

  • Seite 80: Austausch Von Kabeln In Der Sunny Sensorbox

    Das Dichtgummi im Deckel der Sunny SensorBox wird im Laufe der Zeit porös und verliert seine Dichtigkeit, wenn die Sunny SensorBox dann geöffnet wird. Wenn Sie die Sunny SensorBox nach einer Betriebsdauer von mehr als 5 Jahren z. B. zu Demontage- oder Nachrüstzwecken aufschrauben, muss aus diesem Grund das Dichtgummi im Deckel der Sunny SensorBox durch ein neues ersetzt werden.
  • Seite 81 12. Drehen Sie die Überwurfmutter handfest auf die Kabelverschraubung (Drehmoment: 0,8 Nm). 13. Entfernen Sie das Dichtgummi im Deckel der Sunny SensorBox wenn es porös ist und ersetzen Sie es durch das neue, das im Dichtungsset mitgeliefert wird. 14. Setzen Sie den Deckel der Sunny SensorBox wieder passgenau auf.

  • Seite 82: Sensoren

    Dichtungsset mit Kabelverschraubungen Ziehen Sie das Steckernetzteil vom RS485-Power Injector aus der Steckdose. Entfernen Sie die Anschlusskabel des jeweiligen Sensors in der Sunny SensorBox in umgekehrter Reihenfolge zum Anschluss, der in Kapitel 4 „Gerätemontage und Anschluss der Sensoren” (Seite 17) beschrieben ist.
  • Seite 83 Sensor in Kapitel 4 „Gerätemontage und Anschluss der Sen- soren” (Seite 17) beschrieben ist. Wenn Sie den Umgebungs-, den Modultemperatursensor oder einen Einstrah- lungssensor demontieren und die Anschlüsse in der Sunny SensorBox entfernen, werden irreguläre Werte für diese Sensoren angezeigt, weil die Widerstände ent- fernt wurden.

  • Seite 84: Verpacken Für Den Versand

    9.2 Verpacken für den Versand Achten Sie darauf, eine transportsichere Verpackung (nach Möglichkeit die Original- verpackung) für die Rücksendung zu verwenden. 9.3 Entsorgung Entsorgen Sie die Sunny SensorBox, den RS485-Power Injector und die Sensoren in ei- nem fachgerechten Entsorgungsbetrieb. Seite 84 SSensor-11:ND0207...

  • Seite 85: Technische Daten

    10.1 Sunny SensorBox Schnittstellen Kommunikations-Interface RS485 RS485-Power Injector (IN) bzw. zu weiterer Sunny SensorBox (OUT) Maße Größe 120 mm x 50 mm x 90 mm (Breite x Höhe x Tiefe) Bei geöffneten Klappen kommen zur Breite 30 mm hinzu. Für Kabelraum kommen zur Tiefe ca. 200 mm hinzu.

  • Seite 86: Rs485-Power Injector

    10.3 RS485-Power Injector Spannungsversorgung Steckernetzteil Eingangsspannung 115 V bis 230 V / 50 Hz bis 60 Hz Betreibbare Sunny Es können bis zu 5 Sunny SensorBox Geräte an einen SensorBox Geräte RS485-Power Injector angeschlossen werden. Maße Größe 105 mm x 55 mm (Breite x Höhe x Tiefe) Für Kabelraum kommen zur Breite zirka 100 mm hinzu.

  • Seite 87: Umgebungstemperatursensor

    Technologie AG Technische Daten 10.5 Umgebungstemperatursensor JUMO PT100U Messwerte Genauigkeit ±0,5 K Messbereich -25 °C bis +85 °C -13 °F bis +185 °F 248 K bis 358 K Auflösung 0,1 K Widerstand PT100 Umweltbedingungen im Betrieb Umgebungstemperatur -25 °C bis +85 °C Schutzart IP 65 (für die Außenmontage geeignet) 10.6 Windsensor...

  • Seite 88: Ce-Konformitätserklärung

    Gerätesicherheit: DIN EN 60950-1 Die oben aufgeführten Geräte werden daher mit einem CE-Zeichen ausgestattet. Hinweis: Diese Konformitätserklärung verliert ihre Gültigkeit, wenn das Produkt ohne ausdrückliche Zustimmung von SMA · umgebaut, ergänzt oder in sonstiger Weise verändert wird, · und/oder Bauteile, die nicht zum SMA Zubehör gehören, in das Produkt eingebaut werden, ·...

  • Seite 89: Rs485-Power Injector

    Gerätesicherheit: DIN EN 60950-1 Die oben aufgeführten Geräte werden daher mit einem CE-Zeichen ausgestattet. Hinweis: Diese Konformitätserklärung verliert ihre Gültigkeit, wenn das Produkt ohne ausdrückliche Zustimmung von SMA · umgebaut, ergänzt oder in sonstiger Weise verändert wird, · und/oder Bauteile, die nicht zum SMA Zubehör gehören, in das Produkt eingebaut werden, ·...
  • Seite 90 Technische Daten Technologie AG Seite 90 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 91: Zubehör

    1 externen Umgebungstemperatursensor 1 externen Windsensor 1 externen Modultemperatursensor • Montagezubehör 1 Dachwinkel zur Montage der Sunny SensorBox oder der externen Einstrah- lungssensoren auf dem Dachsparren 1 Montageplatte zur Montage der SensorBox auf Modulträger-Profilschiene 1 Wandhalterung zur Montage des Windsensors •...

  • Seite 92: Windsensor

    1 Windsensor mit 3 m Anschlusskabel und Schrauben an der Unterseite 1 Montagewinkel 2 Schrauben und 2 Dübel 1 Schelle Mit dem Windsensor können Sie die Windgeschwindigkeit messen. • SMA-Bestellnummer: WIND-SENSOR • Genauigkeit: ±5 % • Messbereich: 0,8 m/s bis 40 m/s, max. 60 m/s kurzzeitig 11.3 Modultemperatursensor...

  • Seite 93: Dachwinkel Für Die Dachsparrenmontage

    Technologie AG Zubehör 11.4 Dachwinkel für die Dachsparrenmontage 1 Dachwinkel 5 Sechskant-Holzschrauben 8 x 80 5 Unterlegscheiben Mit dem Dachwinkel können Sie die Sunny SensorBox am Dachsparren montieren. • SMA-Bestellnummer: Roofann-Ssensor 11.5 Montageplatte für Modulrahmenmontage 1 Montageplatte 4 M4 Innensechskant-Schrauben Mit der Montageplatte können Sie die Sunny SensorBox auf einer Modulträger-Profil-...

  • Seite 94: Wandhalterung Für Den Windsensor

    1 Wandhalterung 4 Sechskant-Holzschrauben 8 x 80 4 Unterlegscheiben 4 Dübel S10 Mit der Wandhalterung können Sie den Windsensor an der Wand montieren, Verwir- belungen werden im Gegensatz zur Wandmontage ohne Wandhalterung verhindert. • SMA-Bestellnummer: Wall-Mount-Bracket Seite 94 SSensor-11:ND0207 Bedienungsanleitung...

  • Seite 95: Rs485-Power Injector

    .S .d e 1 RS485-Power Injector 1 Schirmklemme 2 Schrauben und 2 Dübel 1 Halterung 2 Stecker 1 Steckernetzteil mit Adaptern Der RS485-Power Injector dient der Stromversorgung der Sunny SensorBox im RS485- Bus. • SMA-Bestellnummer: Power-Injector Bedienungsanleitung SSensor-11:ND0207 Seite 95...

  • Seite 96: Dichtungsset Mit Kabelverschraubungen

    2 große und 4 kleine Dichtringe für die Kabelverschraubungen 2 große und 4 kleine Kabelverschraubungen Das Dichtgummi im Deckel der Sunny SensorBox wird im Laufe der Zeit porös und ver- liert seine Dichtigkeit, wenn die Sunny SensorBox dann geöffnet wird. Wenn Sie die Sunny SensorBox nach einer Betriebsdauer von mehr als 5 Jahren z.

  • Seite 97: Kontakt
