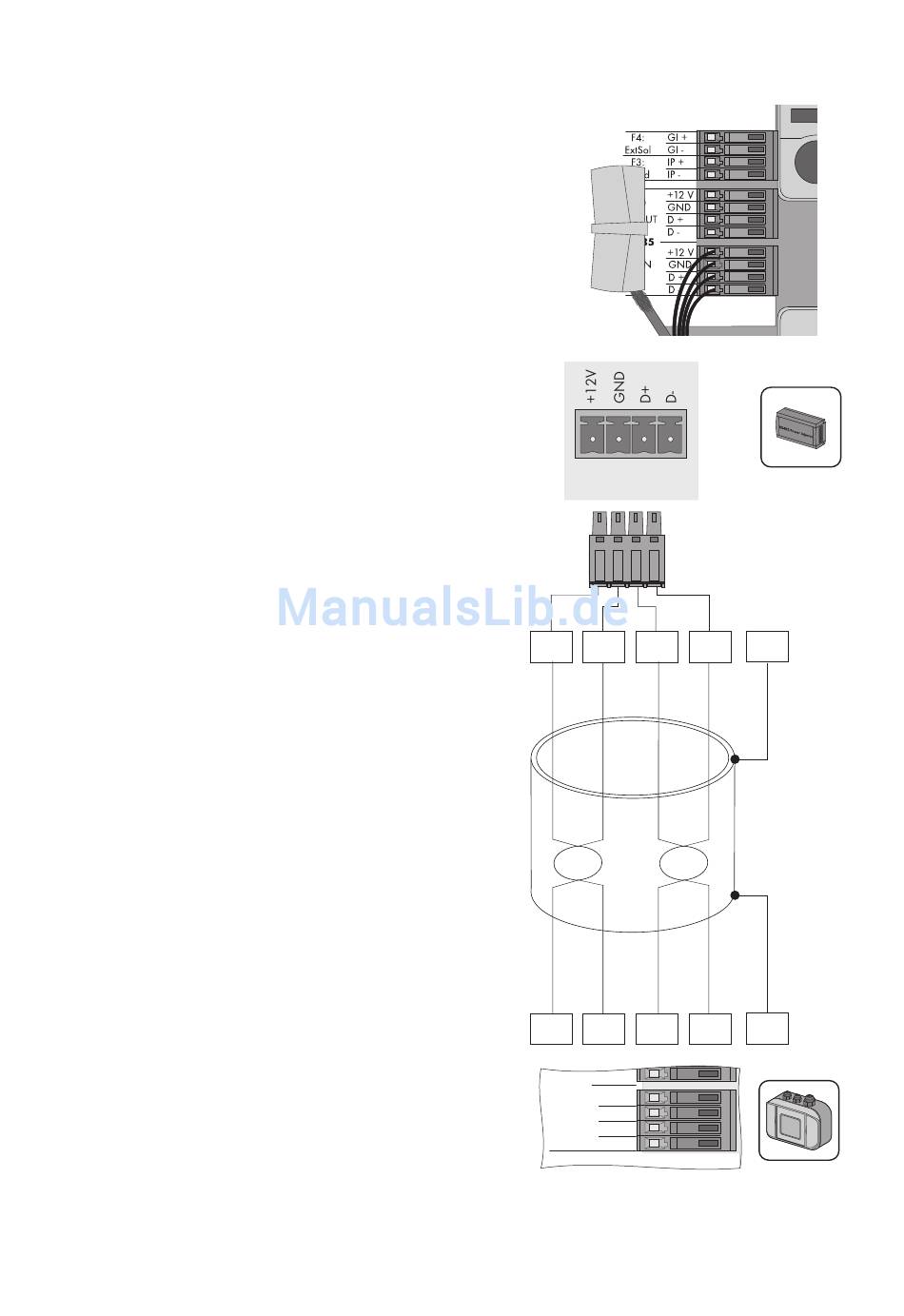

17. Freistehenden Kabelschirm in die Klemme stecken.
18. Adern an die Klemmen „RS485 F1: IN" der
Sunny SensorBox anschließen. Beachten Sie die
notierten Adernfarben.
19. Korrekten Sitz der Dichtung der Kabelverschraubung prüfen.
Installationsanleitung
RS485 + Power
OUT
+12V
GND
D+
D-
+12V
GND
D+
D-
D -
RS485
+12 V
F1: IN
GND
D +
D -
Sensorbox-IDE100914
Inbetriebnahme
PE
PE
