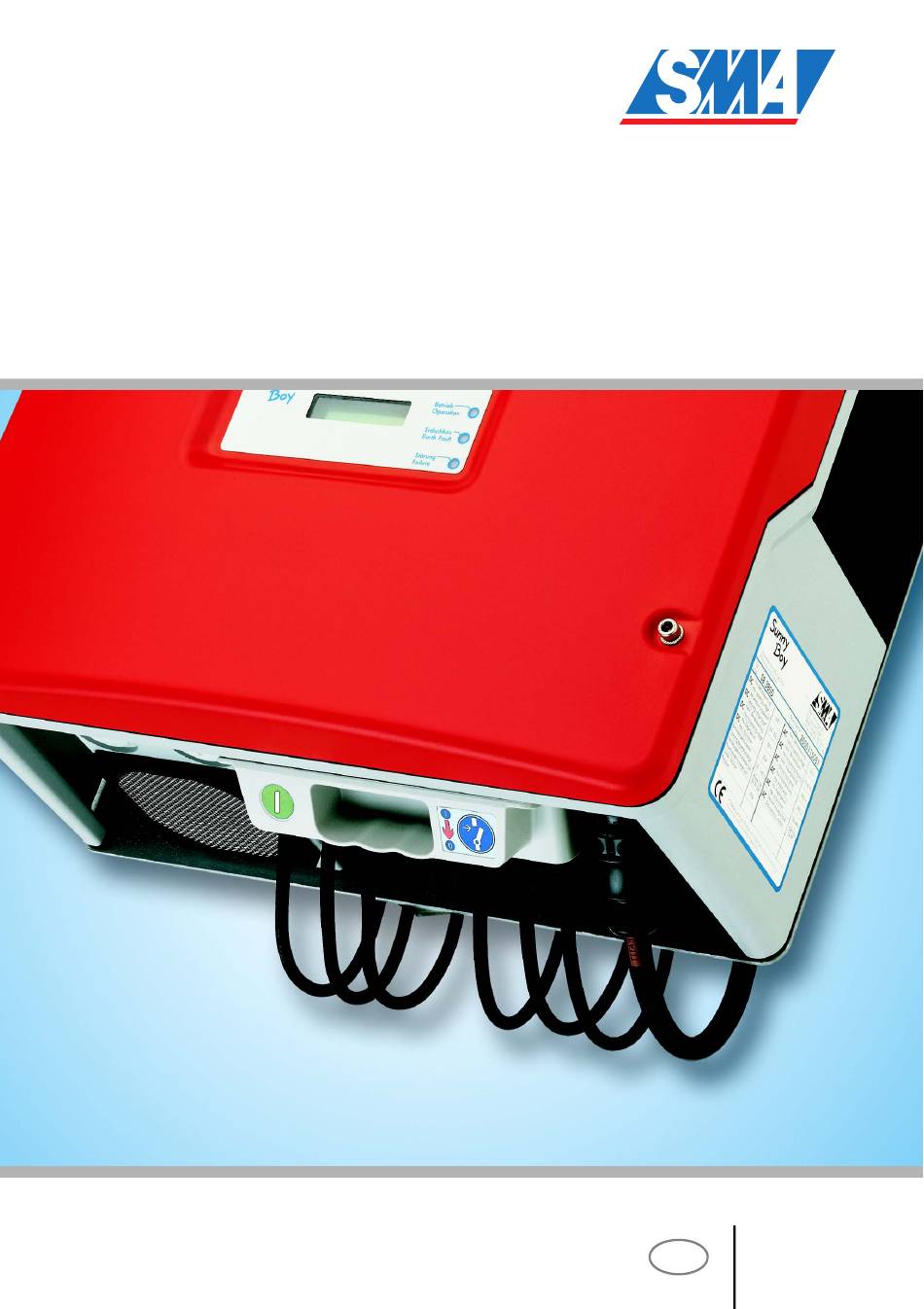

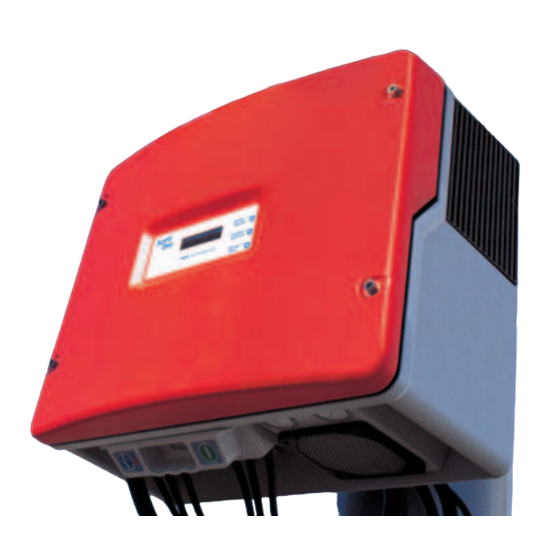

- Seite 1 Electronic Solar Switch DC-Lasttrenner für SMA Wechselrichter Bedienungsanleitung ESS-BDE074812 TB-ESS...
-
Seite 3: Inhaltsverzeichnis
Sicherheit ....... 7 Der Electronic Solar Switch (ESS) ... . . 8 Aufbau . - Seite 4 Inhaltsverzeichnis Technologie AG ESS-BDE074812 Bedienungsanleitung...
-
Seite 5: Hinweise Zu Dieser Anleitung
Diese Bedienungsanleitung beschreibt die fachgerechte Benutzung des Electronic Solar Switch zur Trennung des Solargenerators von einem SMA Wechselrichter. 1.2 Zielgruppe Ausschließlich ausgebildete Elektrofachkräfte dürfen den Electronic Solar Switch bedie- nen und Arbeiten am Wechselrichter vornehmen. 1.3 Aufbewahrung der Anleitungen Diese Anleitung sowie alle anderen Anleitungen des Wechselrichters und die der ver- bauten Komponenten müssen in unmittelbarer Umgebung des Wechselrichters aufbe-... -
Seite 6: Verwendete Symbole
Hinweise zu dieser Anleitung Technologie AG 1.4 Verwendete Symbole In diesem Dokument werden die folgenden drei Arten von Warnhinweisen sowie allge- meine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Warnhinweis, dessen Nichtbeachtung unmittel- bar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“... -
Seite 7: Sicherheit
Wechselrichter ausschließlich wie in dessen Installationsanleitung be- schrieben öffnen und verschließen. ACHTUNG! Zerstörung des Wechselrichters durch Eindringen von Wasser und Fremdkörpern! Bei gezogenem Griff des Electronic Solar Switch entspricht der Wechselrichter nur noch der Schutzart IP21. • Wechselrichter nicht mit gezogenem Electronic Solar Switch betreiben. Bedienungsanleitung... -
Seite 8: Der Electronic Solar Switch (Ess)
Der Electronic Solar Switch (ESS) Technologie AG 3 Der Electronic Solar Switch (ESS) Mit dem Electronic Solar Switch wird die Trennung des Wechselrichters zu einem drei- stufigen Vorgang. Trennen der AC-Seite. Ziehen des Electronic Solar Switch. Trennen der DC-Steckverbinder. Ohne Abziehen des Electronic Solar Switch kann beim Abziehen der DC-Steckverbin- der ein Lichtbogen entstehen, der Personen gefährden und die Anschlüsse des Wech-... -
Seite 9: Installation Des Wechselrichters
Installation des Wechselrichters Beachten Sie für die Installation des Wechselrichters alle Hinweise in der In- stallationsanleitung des Wechselrichters! Dieser Anleitung beschreibt, welche Besonderheiten sich bei der Installation mit einem Electronic Solar Switch erge- ben. Mindestabstände Halten Sie an der Unterseite des Wechselrichters min- destens 50 cm frei um ausreichend Platz zum Abzie- hen des Electronic Solar Switch zu haben. -
Seite 10: Bedienung Des Electronic Solar Switch
4 Bedienung des Electronic Solar Switch 4.1 Anschluss Solargenerator (DC) Gehen Sie beim Anschluss wie folgt vor: Electronic Solar Switch wie in Kapitel 5 beschrieben auf Abnutzung prüfen. DC-Steckverbinder anschließen. Dabei richtige Polarität prüfen. Nicht benötigte DC-Eingangsbuchsen mit den im Liefer- umfang enthaltenen Verschlusskappen verschließen. -
Seite 11: Freischalten Des Wechselrichters
Technologie AG Bedienung des Electronic Solar Switch 4.2 Freischalten des Wechselrichters Die Trennung des Wechselrichters ist ein dreistufiger Vorgang. Gehen Sie wie folgt da- bei vor: Leitungsschutzschalter ausschalten. Electronic Solar Switch abziehen. Dabei darauf achten, dass Sie den Griff nach un- ten, leicht Richtung Wand abziehen. -
Seite 12: Inspektion
Inspektion Technologie AG 5 Inspektion Prüfen Sie den Electronic Solar Switch auf Abnutzung, bevor Sie ihn aufstecken. Kontrollieren Sie hierzu, ob die Metallzungen im Inneren des Steckers bräunliche Ver- färbungen aufweisen. Metallzungen Ist eine der Metallzungen komplett abgebrannt (siehe Bild unten), kann der Electronic Solar Switch die DC-Seite nicht mehr sicher trennen. -
Seite 13: Technische Daten
Technologie AG Technische Daten 6 Technische Daten Elektrische Lebensdauer mind. 50 Schaltvorgänge (im Kurzschlussfall, mit Nennstrom von 35 A): Maximaler Schaltstrom 35 A Maximale Schaltspannung 800 V Maximale PV-Leistung ca. 12 kW Schutzart im gesteckten Zustand IP65 Schutzart im nicht gesteckten Zustand IP21 Bedienungsanleitung ESS-BDE074812... -
Seite 14: Kontakt
Kontakt Technologie AG 7 Kontakt Bei Fragen zum Electronic Solar Switch oder technischen Problemen können Sie sich gern an unsere Hotline wenden. Haben Sie folgende Daten zur Hand, wenn Sie mit SMA Kontakt aufnehmen: • Wechselrichtertyp • Angeschlossene Module und Anzahl der Module •... -
Seite 15: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Technologie AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Technologie AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Technologie AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht-Leistung von Support-Tätigkeiten. - Seite 16 Vertrieb Solartechnik www.SMA.de SMA Technologie AG Hannoversche Straße 1–5 34266 Niestetal Tel. : +49 561 9522 4000 Fax: +49 561 9522 4040 E-Mail: sales@SMA.de Freecall: 0800 SUNNYBOY Freecall: 0800 7 8 6 6 9 2 6 9 Innovation in Systemtechnik...
